16
Montage Rohranschluss hinten Ø 120 mm:
1. Abgasstutzen oben und die Abdeckplatte der Rückwand demontieren
2. Rauchlochverschlussplatte hinten, nach oben dicht montieren
3. beiliegende Verkleidungsplatte (im Aschekasten) oben auflegen
4. Abgasstutzen hinten fest anschrauben
Montage Rohranschluss hinten Ø 150 mm:
1. Abgasstutzen oben und die Abdeckplatte der Rückwand demontieren
2. Rauchlochverschlussplatte hinten, nach oben dicht montieren
3. beiliegende Verkleidungsplatte (im Aschekasten) oben auflegen
4. Adapter mit der beiliegenden Schraube vor der hinteren Montage am Abgasstutzen
befestigen und zum Schluss erst hinten festziehen
Tipp: Befestigungsschrauben des Abgasstutzens hinten vorher bis auf 3mm anschrauben
und erst nach aufsetzen des Abgasstutzens (evtl. mit montierten Adapter) festziehen!

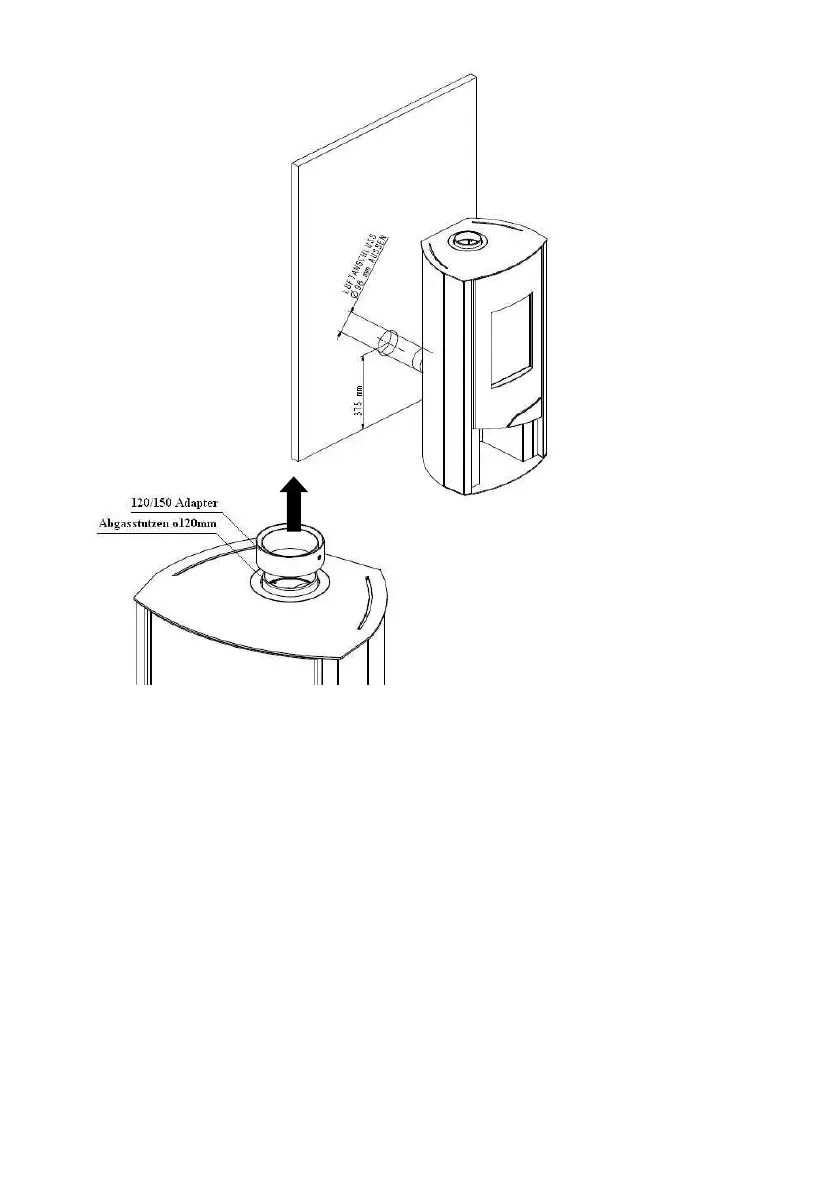

Die N-Line Serie kann wahlweise
mit Ø 120 oder Ø 150 mm an den
Schornstein angeschlossen wer-
den. Bei Anschluss Ø 120 mm ist
der Anschluss-Adapter vom Gerät
abzunehmen und direkt anzu-
schließen.
