20
wartung / reparaturen am gerät
ps 3.21
10 WARTuNG
10.1
ALLGemeINe WARTuNG
Die Wartung des Gerätes soll einmal jährlich durch den Wagner-
Service durchgeführt werden.
1. Hochdruckschläuche, Geräteanschlussleitung und Stecker
auf Beschädigung prüfen.
2. Einlass-, Auslassventil und Filter auf Verschleiß prüfen.
10.2 HocHdRucKScHLAucH
Hochdruckschlauch optisch auf eventuell vorhandene
Einschnitte oder Ausbeulungen, insbesondere am Übergang in
die Armatur, prüfen. Überwurfmuttern müssen sich frei drehen
lassen.
i
Bei alten Hochdruckschläuchen steigt das
Risiko von Beschädigungen. Wagner empehlt
den Hochdruckschlauch nach 6 Jahren
auszutauschen.
11 RePARATuReN Am GeRäT
Gerät ausschalten OFF (AUS).
Vor allen Reparaturen – Netzstecker aus der
Steckdose ziehen.
i
Achten Sie darauf, für die Erdung Kontinuität
zu überprüfen, nach dem Dienst an der
elektrischen Komponenten durchgeführt wird.
Verwenden Sie einen Ohmmeter, um die
Kontinuität zwischen den zugänglichen
Metallteilen des Produktes und dem
Schutzkontakt des Anschlusssteckers zumessen.
11.1 eNTLASTuNGSVeNTIL
Ac
htung
Das Ventilgehäuse (4) darf nicht repariert werden.
Ist dieses verschlissen, muss es stets durch ein
Neues ersetzt werden.

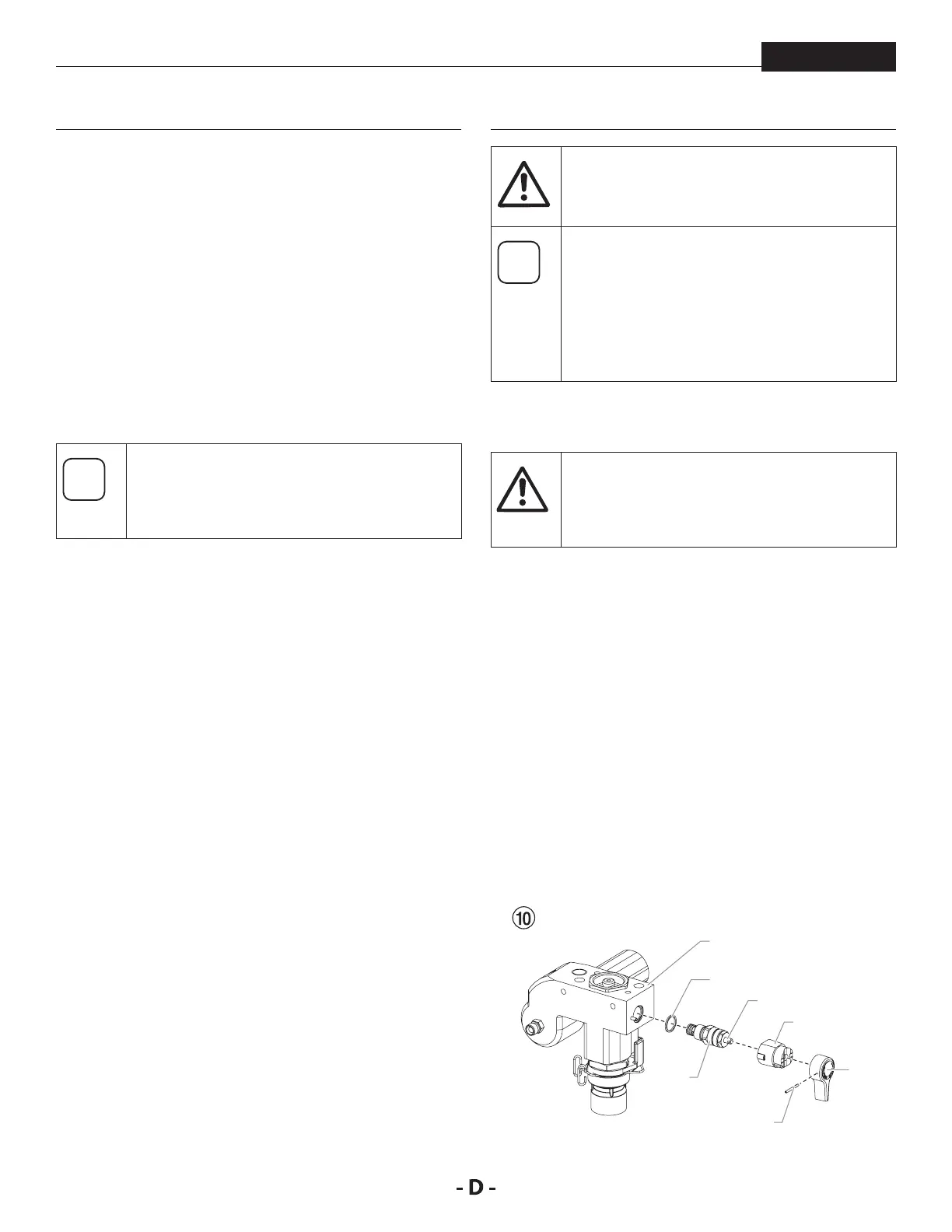

1. Kerbstift (Abb. 10, Pos. 1) mit einem Durchschlag von 2
mm aus dem Entlastungsventilgri (2) entfernen.
2. Entlastungsventilgri (2) und Mitnehmer (3) abziehen.
3. Ventilgehäuse (4) komplett mit Rollgabelschlüssel
abschrauben.
4. Sicherstellen, dass die Dichtung (5) richtig sitzt, dann neues
Ventilgehäuse (4) komplett in das Farbstufengehäuse (6)
einschrauben. Mit Rollgabelschlüssel anziehen.
5. Mitnehmer (3) ausrichten auf die Bohrung im
Farbstufengehäuse (6). Mitnehmer aufschieben und mit
Maschinenfett einstreichen.
6. Bohrung in der Ventilwelle (7) und im Entlastungsventilgri
(2) in Übereinstimmung bringen.
7. Kerbstift (1) einsetzen und Entlastungsventilgri in
Stellung PRIME/SPRAY stellen.
3
7
4
1
2
6
5
