12
gerätebeschreibung / inbetriebnahme
ps 3.21
3.5 TECHNISCHE DATEN
Spannung
220~240 VAC, 50/60 Hz
max. Stromaufnahme
4,5 A
Geräteanschlussleitung
3 x 1.5 mm
2
– 6 m
Aufnahmeleistung
1035 Watt
max. Betriebsdruck
221 bar (22,1 MPa)
Volumenstrom bei 120 bar (12 MPa) mit Wasser
2,0 l/min
max. Düsengröße
0,023 inch (Zoll) – 0,58 mm
max. Temperatur des Beschichtungsstos
43°C
max. Viskosität
20.000 MPa·s
Gewicht
17,9 kg
Spezial-Hochdruckschlauch
DN 6 mm, 15 m, Anschluss-gewinde M 16
x 1,5
Abmessungen L x B x H
437 x 363 x 416 mm
Höhe
Dieses Gerät funktioniert in einer Höhe
von bis zu 2000m über n.n. einwandfrei
Erschütterung
Spritzpistole maximal 2,5m/s
2
max. Schalldruckpegel
80 dB*
* Messort: Abstand 1 m seitlich vom Gerät und 1,60 m über
dem Boden, 120 bar (12 MPa) Betriebsdruck, schallharter
Boden.
3.6 TRANSPORT IM FAHRZEUG
Gerät mit geeignetem Befestigungsmittel sichern.
4 INBETRIEBNAHME
4.1
HOCHDRUCKSCHLAUCH, SPRITZPISTOLE
UND TRENNÖL

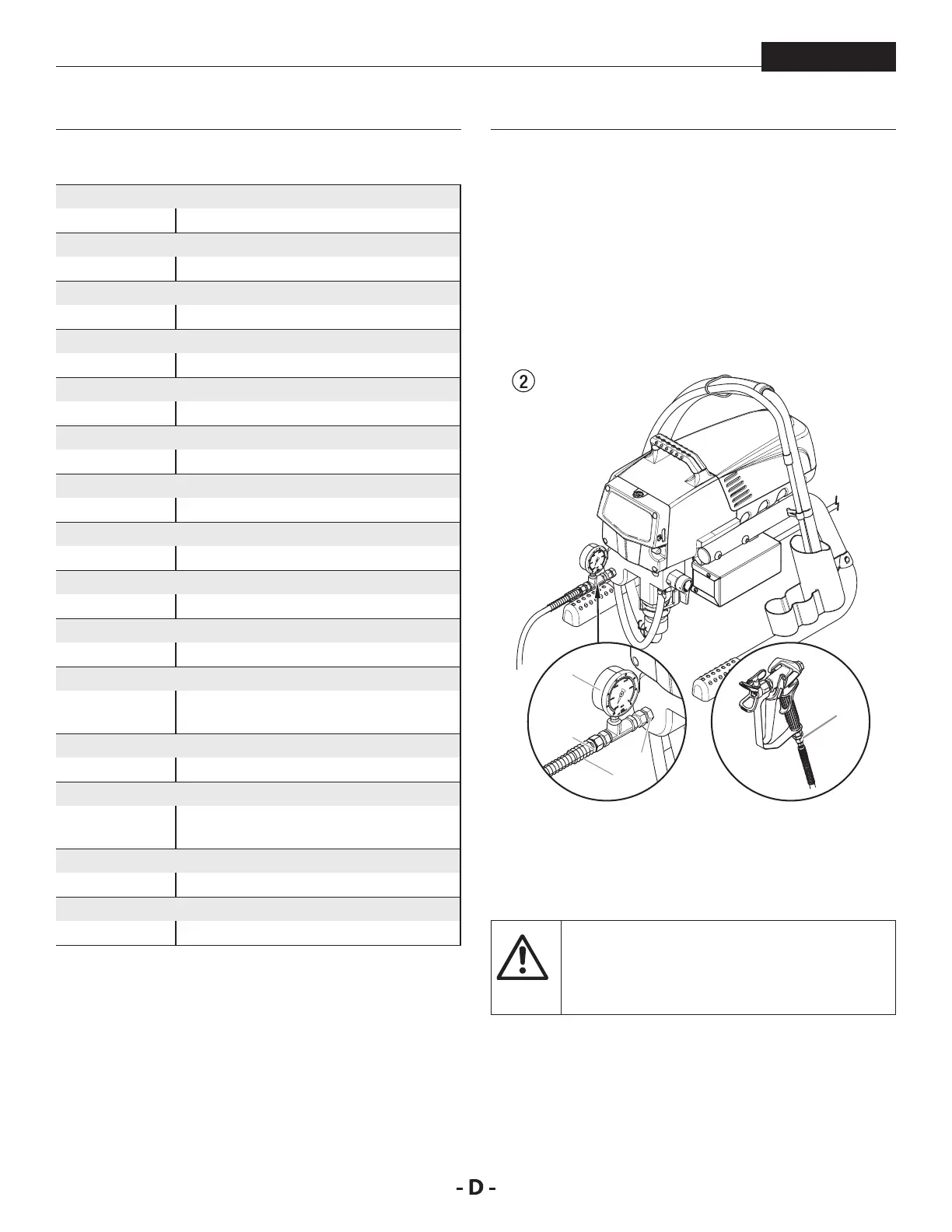

1. An den Beschichtungssto-Ausgang (Abb. 2, Pos. 2) das
Manometer (1) schrauben.
2. Hochdruckschlauch (3) an das Manometer schrauben (4).
3. Spritzpistole (5) mit ausgewählter Düse an den
Hochdruckschlauch anschrauben.
4. Überwurfmuttern am Hochdruckschlauch fest anziehen,
damit kein Beschichtungssto austritt.
2
3
5
1
4
5. Entfernen Sie den Öltankdeckel mit einem geradschlitzigen
Schraubenzieher.
6. Befüllen Sie den Öltank mit EasyGlide (Abb. 3) bis diese
laut der Ölstandsanzeige (6) voll ist.
Ac
htung
EasyGlide verhindert erhöhten Verschleiß der
Packungen.
7. Setzen Sie den Öltankdeckel wieder ein.
8. Drücken Sie den Ölknopf 2 – 5-mal, um das Schmiersystem
zu entlüften. Drücken Sie diesen während des Betriebes
alle acht Stunden einmal, um die Farbstufe zu ölen.
9. Drücken Sie den Einlassventildrücker ganz nach unten,
damit die Einlassventilkugel ganz frei ist.
