Technical Manual
WDGA with IO-Link
3 - Device description
© Wachendorff Automation GmbH & Co. KG
11

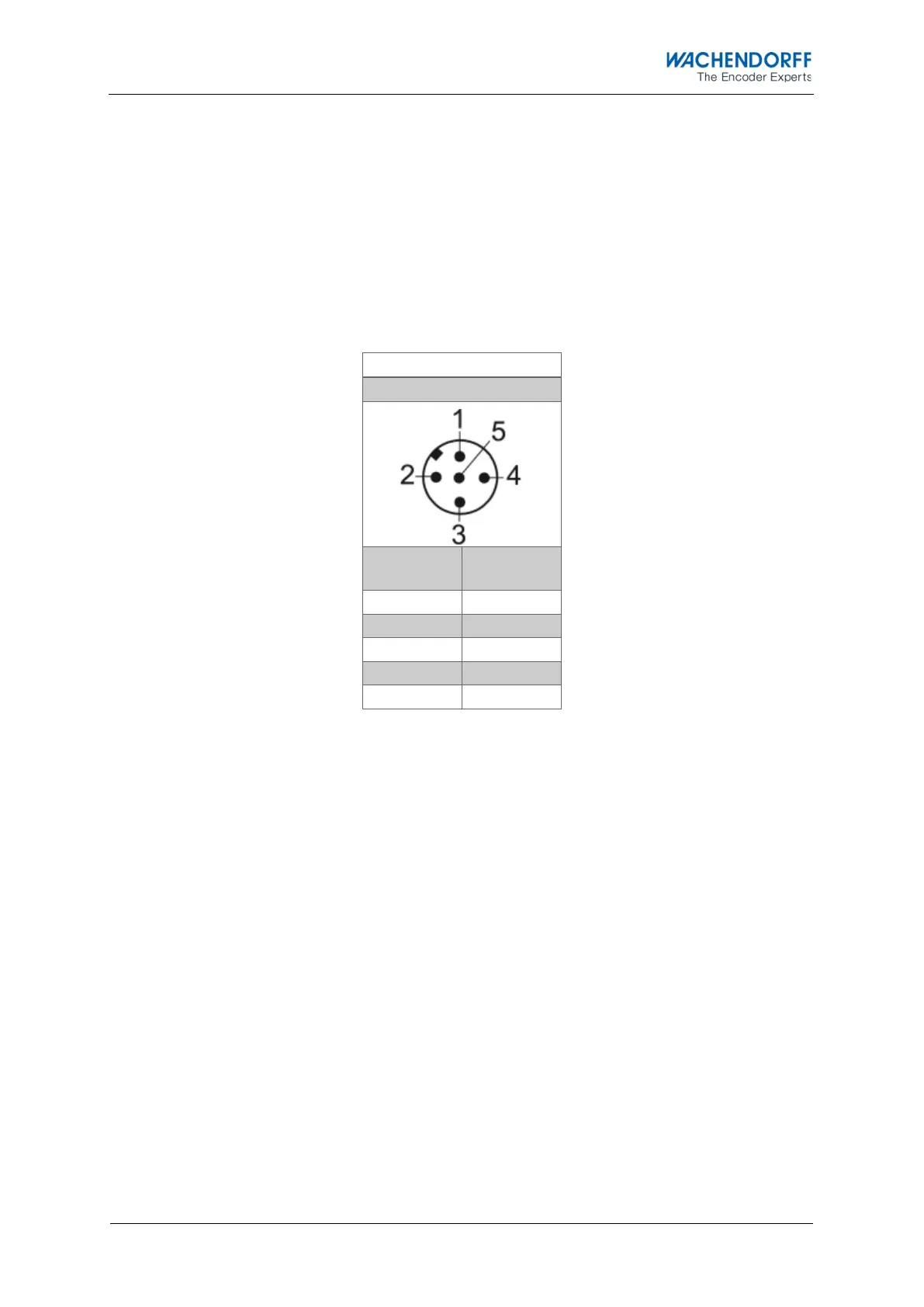

3.4 IO-Link encoder connection assignments
3.4.1 IB5 / IC5 - M12x1 connection
The character sequence IB5(axial) / IC5(radial) in the order code indicates a rotary
encoder with M12 connector. The pin assignment of the connector can be found in
Table 3.1.
Pin-assignment
IB5 / IC5
Plug
(Ref.)
M12x1
L+
1
L -
3
C/Q
4
I
2
n. c.
5
Table 3.1: Pin-assignment
