Technical Manual
speedMATE
3 - Device description
© Wachendorff Automation GmbH & Co. KG
9

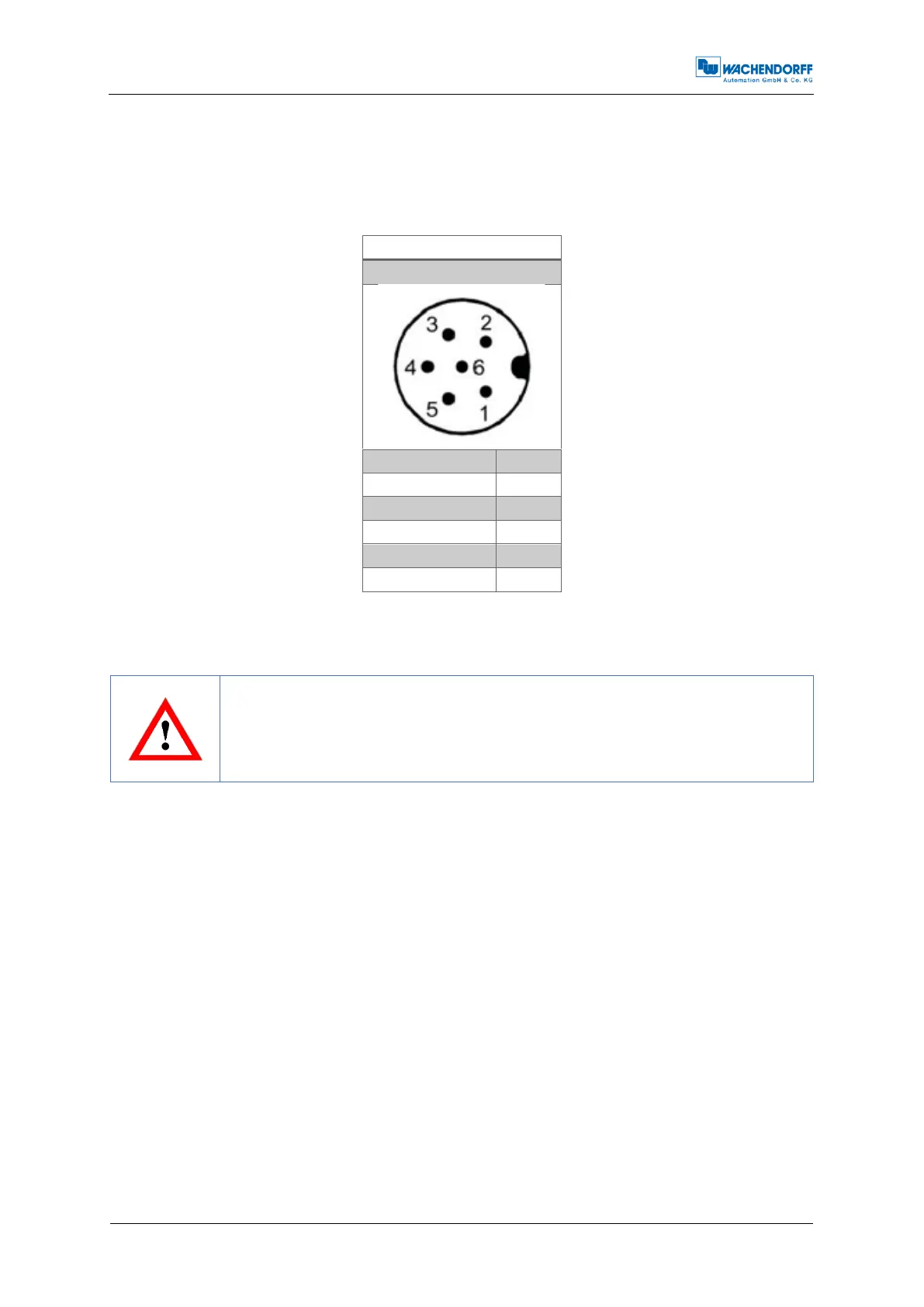

3.2 Connection assignment speedMATE
3.2.1 M8 – 6 pins
Pin-assignment
UB+
1
TR1
2
GND
3
TR2/ERR/DIR
4
A
5
B
6
Table 3.1: Pin-assignment
• A faulty connection can lead to the destruction of the sensor or
to functional problems with connected machines.
• Never connect wire 1 (brown) to one of the other wires!
