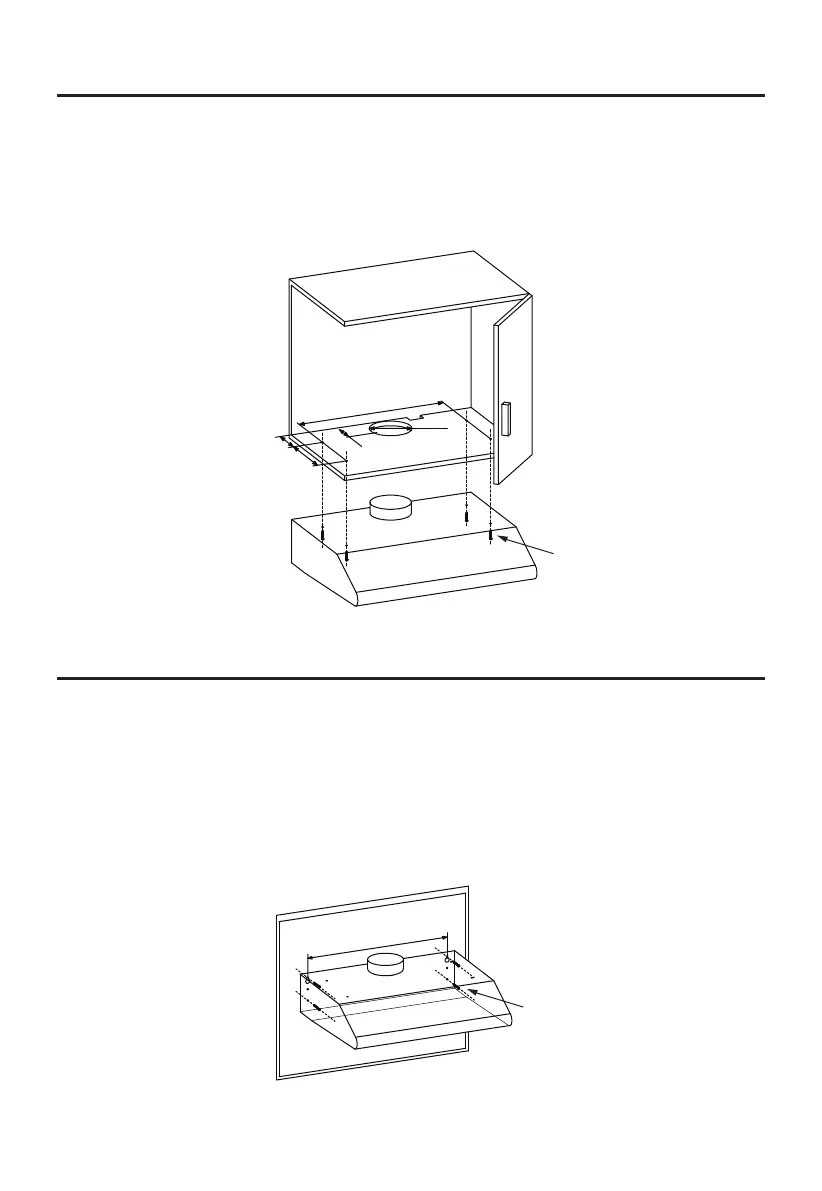

MONTAŽA NA ZID
MONTAŽA NA ORMARIĆ
●
Bušite rupe prečnika 130 mm i četiri rupe prečnika 3,5 mm kao što je prikazano na slici ispod.
●
PAŽNJA: Ako vaš aspirator funkcioniše u režimu recirkulacije vazduha, nije potrebno bušiti
rupu prečnika 130 mm.
●
Upotrebite 4 šrafa da fiksirate aspirator na kuhinjski ormarić. Proverite da su fiksacije pravilno
postavljene probnim kratkim postavljanjem aspiratora. Ako je sve ispravno, postavite uređaj
na krajnje odredište. Po potrebi zategnite šrafove.
● Da biste montirali na zid, probušite dve rupe prečnika 10 mm udaljene 538 mm od otvora
za ventilaciju na vrhu aspiratora, kao na slici ispod. Vodite računa da aspirator bude
postavljen direktno iznad šporeta.
● Umetnite dva plastična tipla (isporučena) u rupe.
● Umetnite dva vijka u gornja dva plastična tipla i zategnite ih tako da iz zida viri 3 mm.
● Postavite aspirator na ova dva vijka i označite pozicije donja dva vijka.
● Pomerite aspirator i probušite rupe za donja dva vijka, zatim umetnite plastične zidne
tiplove.
● Montirajte aspirator na gornje vijke, umetnite donje vijke i potpuno zategnite sve vijke.
130
70
480
538
180
100
7
4×vijak
(ST5*49)
4×vijak
(ST5*49)
