14
5.5 Stroomkabel
Wijzig of repareer geen onderdelen van de netvoeding, inclusief stekkers,
netsnoeren en voedingen. Gebruik geen beschadigde onderdelen. Risico
op een fatale elektrische schok!
Het stopcontact dient zich in de buurt van het apparaat te bevinden en goed toegankelijk
te zijn.
U mag nooit met natte handen de stekker in het stopcontact steken of eruit trekken.
Trek nooit de stekker uit het stopcontact door aan het snoer te trekken. Trek de stekker
altijd aan de daarvoor bestemde grepen uit het stopcontact.
Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.
Haal de stekker bij onweer om veiligheidsredenen uit het stopcontact.
Zorg dat het netsnoer niet wordt afgekneld, geknikt, door scherpe randen wordt beschadigd
of op andere wijze mechanisch wordt belast.
Vermijd overmatige thermische belasting op het netsnoer door te grote hitte of koude.
Verander het netsnoer niet. Anders kan het netsnoer worden beschadigd. Een beschadigd
netsnoer kan een levensgevaarlijke elektrische schok veroorzaken.
Raak het netsnoer niet aan wanneer het beschadigingen vertoont.
– Onderbreek eerst de spanning van het betreffende stopcontact (bijvoorbeeld d.m.v. de
zekeringsautomaat) en trek dan voorzichtig de stekker uit het stopcontact.
– Gebruik het product in geen geval met een beschadigd netsnoer.
Een beschadigde stroomkabel mag alleen door de fabrikant, een door deze aangewezen
werkplaats of een daarvoor gekwaliceerde persoon worden vervangen om gevaarlijke
situaties te voorkomen.
Zorg ervoor dat de kabels niet afgekneld, gedraaid of door scherpe randen beschadigd
worden.
Leg kabels altijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat
risico op verwondingen.

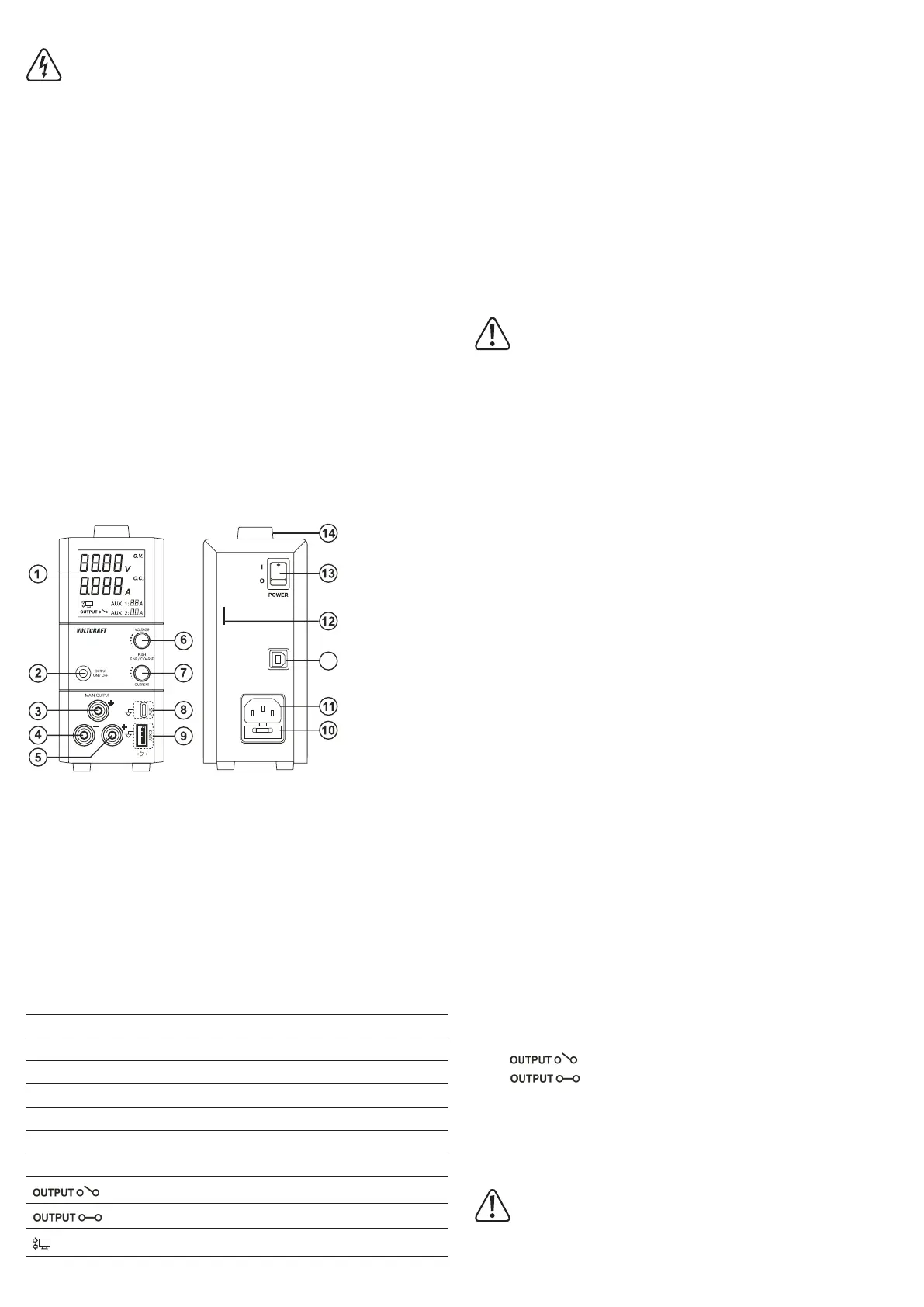

6 Bedieningselementen
15
1 Scherm
2 Knop voor het in- en uitschakelen van de
DC-uitgangen
3 4 mm-veiligheidsbus "aardpotentiaal"
(massa)
4 4 mm-veiligheidsbus "negatieve pool" (-)
5 4 mm-veiligheidsbus "positieve pool" (+)
6 Regelaars om de uitgangsspanning aan
te passen, "VOLTAGE"
7 Regelaars om de uitgangsstroom aan te
passen, "CURRENT"
8 USB-C
®
-uitgang 1 "AUX1"
9 USB-A-uitgang 2 "AUX2"
10 Houder voor netzekering (achterkant)
11 Geaarde, niet-verwarmende aansluiting
(netaansluiting), IEC 320 C14
12 Oogje om diefstal te voorkomen,
bijvoorbeeld met een kabelslot
13 Aan/uit-schakelaar om het apparaat in te
schakelen (1=AAN / 0=UIT)
14 Draagbeugel
15 USB-B-poort voor afstandsbediening
7 Verklaring van de symbolen
V weergave elektrische spanning
A weergave elektrische stroom
C.V. weergave in constante spanningsmodus (normale modus)
C.C. weergave met actieve stroomlimiet (constante stroommodus)
AUX.1 USB-C
®
-voedingsuitgang 1
AUX.2 USB-A-voedingsuitgang 2
OUTPUT (Aan, Uit)
Controle-indicator voor uitgeschakelde uitgang
Controle-indicator voor ingeschakelde uitgang
Actieve verbinding op afstand
8 Functionele beschrijving
De DC-uitgang van de voedingseenheid is elektrisch geïsoleerd en beschikt over een bescher-
mende scheiding van de netspanning.
De uitgang is voorzien van een regelbare laagspanningsbeveiliging. De bedieningsknoppen
worden digitaal aangestuurd en wanneer er op een knop wordt gedrukt, kunnen de afzonder-
lijke cijfers direct worden aangepast. Een draai met de klok mee verhoogt de afstelwaarde.
Het is ook mogelijk om de stroomlimiet continu aan te passen. Een jumper aan de uitgang is
niet nodig voor het aanpassen van de stroom. Een draai met de klok mee verhoogt de afstel-
waarde.
De kortstondige uitgangsspanning (V) en de uitgangsstroomsterkte (A) worden weergegeven
op het scherm (1).
Een secundaire DC-aansluiting is mogelijk via twee gekleurde 4 mm-veiligheidsbussen (4 en 5).
Er kunnen twee USB-belastingen worden aangesloten op de twee USB-uitgangen met hoog
vermogen AUX.1 en AUX.2, ongeacht de gereguleerde labvoeding.
De voedingseenheid wordt passief gekoeld door convectie. Zorg daarom voor voldoende lucht-
circulatie en ruimte aan de zijkant.
Als de vooraf ingestelde stroomlimiet wordt overschreden door overbelas-
ting of kortsluiting, dan wordt dit gesignaleerd via de "C.C."-weergave. De
uitgangsspanning wordt elektronisch verlaagd om schade aan de voeding-
seenheid te voorkomen.
9 Gebruik
a) Algemene informatie
Om de voedingseenheid te laten werken, hebt u een netsnoer nodig met een aardedraad,
die is meegeleverd. Gebruik alleen deze of een identiek netsnoer. Sluit het netsnoer aan
op de IEC-ingang (11) aan de achterkant van de voedingseenheid en steek de stekker in
een geaard stopcontact.
De voedingseenheid is geen oplader. Gebruik geschikte opladers met een laadstroomon-
derbreking om accu’s op te laden.
Zet het apparaat altijd uit als u het niet gebruikt.
b) De uitgangsspanning instellen
Zorg ervoor dat er geen belastingen zijn aangesloten op de netvoeding.
Gebruik de aan-/uitschakelaar (13) om de voedingseenheid in te schakelen. Het scherm
is verlicht.
Controleer of de indicator "C.V." brandt. Als dit niet het geval is en de indicator "C.C."
brandt, draai dan de stroomregelaar "CURRENT" (7) rechtsom.
Draai de regelaar "VOLTAGE" (6) tot ongeveer de gewenste uitgangsspanning. Open het
jnafstellingsmenu door kort op de bedieningsknop (6) te drukken. Het eerste decimaal van
de spanning "V" begint te knipperen. De waarde van deze decimaal kan worden gewijzigd
door de bedieningsknop te draaien.
Schakel over naar de volgende decimaal door nogmaals kort op de knop te drukken. Pas
aan tot u de gewenste spanningswaarde hebt bereikt.
Wacht een paar seconden tot de labvoeding terugkeert naar de normale instelling.
c) De stroombegrenzing instellen
Pas de uitgangsspanning aan zoals hierboven beschreven.
Draai de regelaar “CURRENT” (7) naar de gewenste stroomlimiet. Open het jnafstellings-
menu door kort op de bedieningsknop (7) te drukken. De eerste decimaal van de stroomin-
dicator "A" begint te knipperen. De waarde van deze decimaal kan worden gewijzigd door
de bedieningsknop te draaien.
Schakel over naar de volgende decimaal door nogmaals kort op de knop te drukken. Pas
aan tot u de gewenste stroomwaarde hebt bereikt.
Wacht enkele seconden en de labvoeding keert terug naar de normale instelling. De stroo-
mindicator geeft 0,000 A aan.
Om de instelling voor de stroom te controleren, drukt u kort op de bedieningsknop "Current"
(7). De waarde van de stroomlimiet wordt kort weergegeven.
Als er geen stroomlimiet nodig is, zorg er dan voor dat deze altijd is ingesteld op de hoogste
stroomwaarde, zodat de werking van de voeding niet wordt beperkt.
d) Uitgangen inschakelen/uitschakelen
Druk op de knop "OUTPUT" (2) om de instelbare uitgangen in te schakelen. De status
wordt weergegeven door twee symbolen op het scherm:
– uitgang is uitgeschakeld
– uitgang is ingeschakeld
Houd de knop "OUTPUT" (2) ongeveer 3 seconden ingedrukt om alle uitgangen (bestu-
ringsuitgang en 2x USB) uit te schakelen. Druk nogmaals op de knop "OUTPUT" (2) om
alle uitgangen in te schakelen.
Een verbruikersbelasting aansluiten
Zorg ervoor dat de belasting is uitgeschakeld wanneer deze wordt aangeslo-
ten op de voedingseenheid. Als de belasting is ingeschakeld, kan dit vonken
veroorzaken tijdens het aansluiten op de bussen. Hierdoor kunnen de bussen
en de aangesloten kabels beschadigd raken.
Schakel de instelbare uitgangen uit met de knop "OUTPUT" (2).
Controleer of de juiste uitgangsspanning is ingesteld op de voedingseenheid.
