5.5 Câble d’alimentation électrique
Ne modiez pas ou ne réparez pas les composants de l’alimentation sec-
teur, y compris les ches secteur, les câbles secteur et les alimentations
électriques. N’utilisez pas d’accessoires endommagés. Risque d’électrocu-
tion mortelle !
La prise secteur doit être située près de l’appareil et facilement accessible.
N'effectuez jamais des opérations de branchement/débranchement avec les mains mouillées.
Ne tirez jamais sur le cordon pour débrancher la che de la prise de courant. Enlevez la
che de la prise de courant en la tenant bien par les prises de préhension.
Débranchez la che secteur de la prise de courant si vous n'utilisez pas le produit sur une
longue période.
Pour des raisons de sécurité, débranchez la che secteur de la prise électrique lors d'orages.
Assurez-vous que le câble d’alimentation électrique n’est pas coincé, plié, endommagé par
des bords tranchants ou soumis à des contraintes mécaniques.
Évitez les changements thermiques excessifs dus à la chaleur ou au froid extrêmes du
câble d’alimentation électrique.
Ne modiez jamais le câble d’alimentation électrique. Autrement le câble d’alimentation
électrique peut être endommagé. Un câble d’alimentation électrique endommagé peut
causer une électrocution mortelle.
Ne touchez pas au câble d’alimentation électrique s'il est endommagé.
– D'abord, coupez l'alimentation de la prise secteur (par exemple, par l'intermédiaire du
disjoncteur qui l'alimente), puis débranchez avec précaution la che de la prise de courant.
– Il est interdit d'utiliser le produit si le câble d’alimentation électrique est endommagé.
Un câble d’alimentation endommagé ne peut être remplacé que par le fabricant, un atelier
mandaté par le fabricant ou une personne tout aussi qualiée, an d’éviter tout danger.
Veillez à ce que les câbles ne soient pas pincés, pliés ou endommagés par des bords tran-
chants.
Placez toujours les câbles de sorte que personne ne puisse trébucher ou se coincer des-
sus. Ceci présente un risque de blessures.

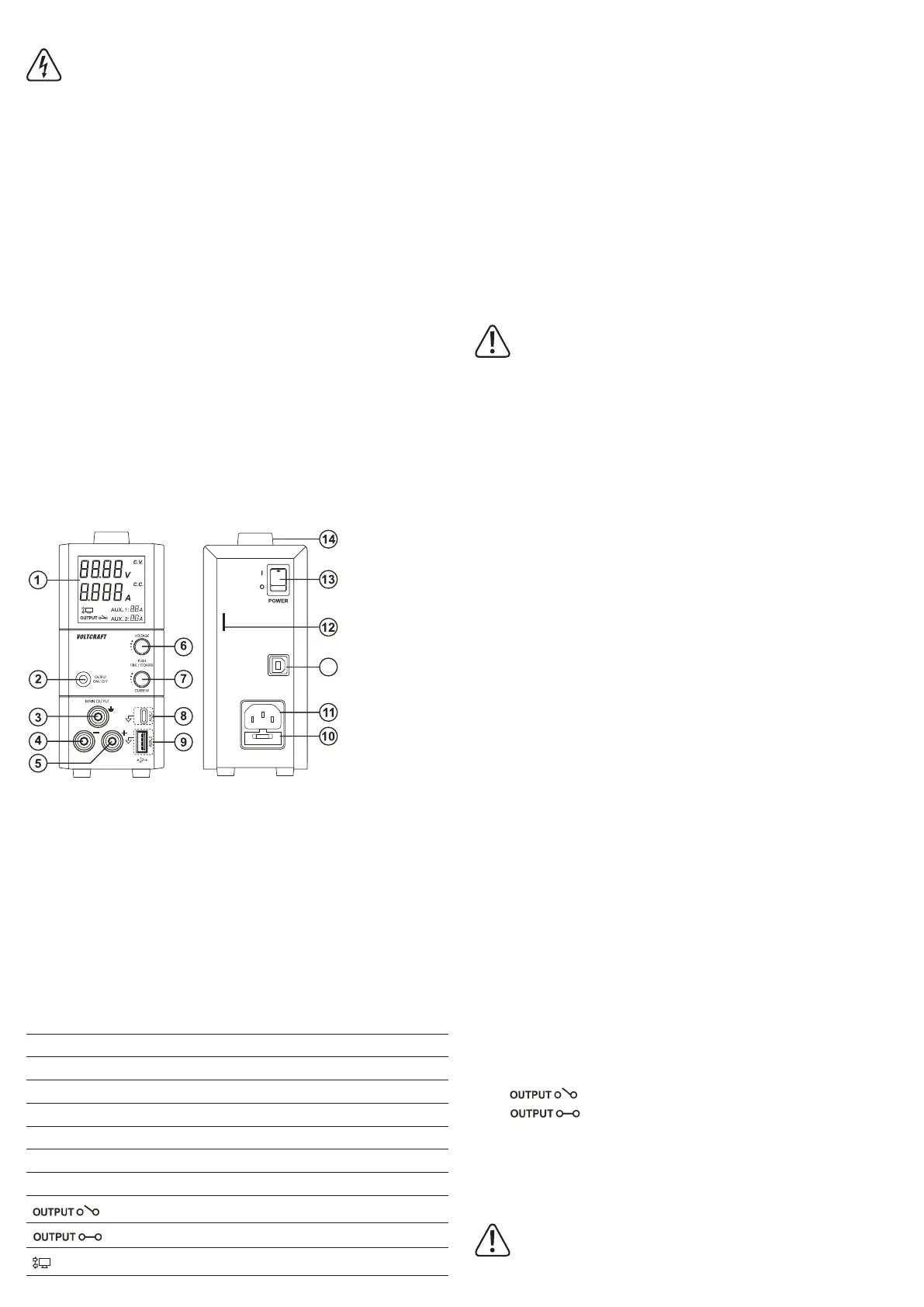

6 Éléments de fonctionnement
15
1 Écran
2 Bouton pour activer et désactiver les
sorties CC
3 « Potentiel de terre » (masse) de la prise
de sécurité de 4 mm
4 « Pôle négatif » (-) de la prise de sécurité
de 4 mm
5 « Pôle positif » (+) de la prise de sécurité
de 4 mm »
6 Commandes pour régler la tension de
sortie, « VOLTAGE »
7 Commandes pour régler l’intensité du
courant de sortie « CURRENT »
8 Sortie USB-C
®
1 « AUX1 »
9 Sortie USB-A 2 « AUX2 »
10 Porte-fusible secteur (arrière)
11 Raccordement à la terre sans chauffage
(raccordement secteur), CEI 320 C14
12 Œillet pour prévenir le vol, p. ex., au
moyen d’un câble de verrouillage
13 Interrupteur d’alimentation pour démarrer
l’appareil (1 = MARCHE/0 = ARRÊT)
14 Poignée de transport
15 Port USB-B pour contrôle à distance
7 Explication des symboles
V afche la tension
A afche l’intensité du courant
C.V. afchage en mode tension constante (mode normal)
C.C. afchage avec limite de courant active (mode courant constant)
AUX.1 Sortie USB-C
®
1
AUX.2 Sortie USB-A 2
OUTPUT (Marche, Arrêt)
Indicateur de contrôle d’une sortie désactivée
Indicateur de contrôle d’une sortie activée
Connexion à distance active
8 Description fonctionnelle
La sortie CC du bloc d’alimentation est isolée électriquement et dispose d’une séparation de
protection vis-à-vis de la tension secteur.
La sortie comprend un système de protection basse tension contrôlable. Les boutons de com-
mande sont contrôlés de façon numérique et lorsque l’on appuie sur un bouton, il est possible
de régler directement les différentes valeurs. Tourner ce bouton dans le sens des aiguilles
d’une montre permet d’augmenter la valeur de réglage.
Il est également possible de régler en continu la limite de courant. Il n’est pas nécessaire d’uti-
liser un cavalier à la sortie pour régler le courant. Tourner ce bouton dans le sens des aiguilles
d’une montre permet d’augmenter la valeur de réglage.
La tension de sortie momentanée (V) et l’intensité du courant de sortie (A) s’afchent à l’écran (1).
Il est possible d’effectuer un raccordement CC du côté secondaire grâce à deux prises de
sécurité colorées de 4 mm (4 et 5).
Deux charges USB peuvent être connectées aux deux sorties USB à puissance élevée,
AUX.1 et AUX.2, quel que soit le bloc d’alimentation régulé du laboratoire.
Le bloc d’alimentation est refroidi passivement par convection. Il faut donc veiller à ce que la
circulation de l’air et l’espace sur les côtés soient sufsants.
Si la limite de courant prédénie est dépassée en raison l’indication « C.C. »
s’afcher. Cette indication réduit la tension de sortie de manière électronique
pour ne pas endommager le bloc d’alimentation.
9 Fonctionnement
a) Informations générales
Pour faire fonctionner le bloc d’alimentation, vous avez besoin du câble secteur fourni, qui
contient un l de mise à la terre de protection. N’utilisez que le câble prévu ou un câble
secteur identique. Raccordez le câble secteur à l’entrée CEI (11) située à l’arrière du bloc
d’alimentation et branchez la che secteur sur une prise secteur de terre.
Le bloc d’alimentation n’est pas un chargeur. Pour charger les batteries, utilisez des char-
geurs appropriés avec un dispositif de coupure de courant de charge.
Arrêtez toujours l'appareil lorsqu’il n’est pas utilisé.
b) Réglage de la tension de sortie
Assurez-vous qu’aucune charge n’est connectée à l’alimentation secteur.
Mettez l’alimentation secteur en marche à l'aide du commutateur d'alimentation (13).
L’écran s’illumine.
Assurez-vous que l’indicateur « C.V. » est allumé. S’il ne l’est pas et que l’indicateur
« C.C. » est allumé, tournez le bouton de commande de réglage du courant « CURRENT »
(7) dans le sens des aiguilles d’une montre.
Tournez le bouton de commande de réglage « VOLTAGE » (6) pour obtenir une valeur
approximative de la tension souhaitée. Accédez au menu de réglage n en appuyant
brièvement sur le bouton de commande (6). La première décimale de la tension « V »
commence à clignoter. Vous pouvez modier la valeur de cette décimale en tournant le
bouton de commande.
Passez à la décimale suivante en appuyant à nouveau brièvement sur le bouton. Effectuez
le réglage jusqu’à ce que vous atteigniez la valeur de tension souhaitée.
Patientez quelques secondes pour que l’alimentation de laboratoire revienne à la normale.
c) Régler la limite de courant
Régler la tension de sortie comme décrit ci-dessus.
Tournez le bouton de commande de réglage « CURRENT » (7) pour obtenir une valeur
approximative de la limite de courant souhaitée. Accédez au menu de réglage n en ap-
puyant brièvement sur le bouton de commande (7). La première décimale de l’indicateur
d’intensité du courant « A » commence à clignoter. Vous pouvez modier la valeur de cette
décimale en tournant le bouton de commande.
Passez à la décimale suivante en appuyant à nouveau brièvement sur le bouton. Effectuez
le réglage jusqu’à ce que vous atteigniez la valeur d’intensité de courant souhaitée.
Patientez quelques secondes pour que le bloc d’alimentation de laboratoire revienne à la
normale. L’indicateur d’intensité du courant afche 0,000 A.
Pour vérier le réglage de l’intensité du courant, appuyez brièvement sur le bouton de
commande « Current » (7). La valeur de la limite de courant s’afche brièvement.
Si aucune limite de courant n’est nécessaire, veillez à ce que l’intensité soit toujours dénie sur
la valeur de courant la plus élevée, an que le fonctionnement de l’alimentation ne soit pas limité.
d) Activer/désactiver les sorties
Appuyez sur le bouton « OUTPUT » (2) pour activer les sorties réglables. Deux symboles
indiquant le statut s’afchent à l’écran :
– sortie désactivée
– Sortie activée
Pour désactiver toutes les sorties (sortie de commande et les deux sorties USB), appuyez
et maintenez le bouton « OUTPUT » (2) enfoncé pendant environ 3 secondes. Appuyez à
nouveau sur le bouton « OUTPUT » (2) pour activer toutes les sorties.
Connecter un consommateur
Assurez-vous que le consommateur est éteint au moment de la connexion au
bloc d’alimentation. Des étincelles peuvent être produites lorsqu’un consom-
mateur en marche est connecté aux prises. Cela pourrait endommager les
prises, ainsi que les câbles connectés.
