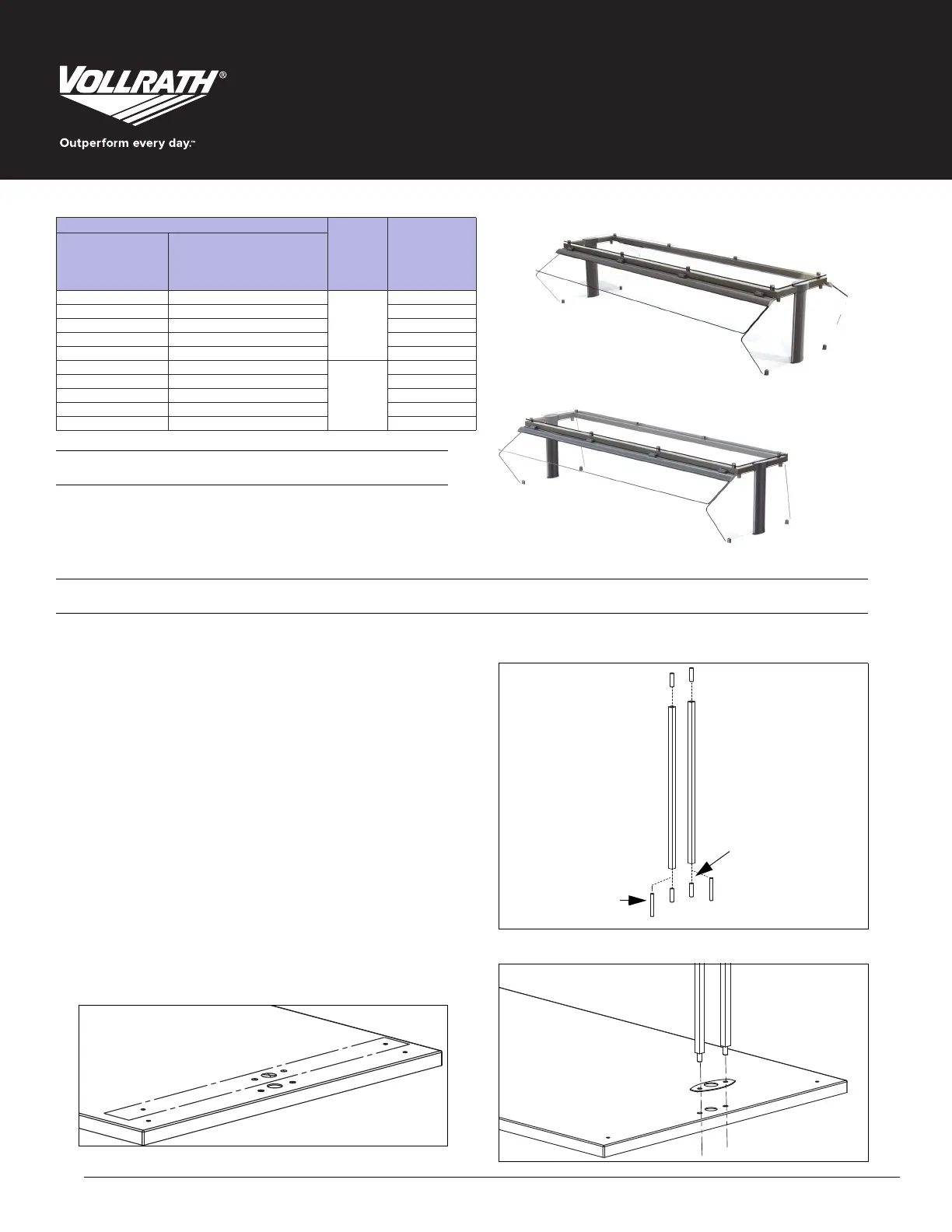

Instructions d'installation
©
2017 The Vollrath Company L.L.C. Num. d'art. 350588-1 ml 10/17/17
Pare-haleine articulés profilés en verre
Veuillez enregistrer votre produit sur Vollrath.com/ProductRegister
TABLE DES MATIÈRES
Installation du pare-haleine .........................................page 1
Installation du kit de rattrapage un côté .......................page 5
Installation de la rampe chauffante ..............................page 7
Installation de la rampe d’éclairage .............................page 8
INSTALLATION DU PARE-HALEINE
Avant de commencer
1. Téléchargez la fiche des caractéristiques techniques sur
Vollrath.com. Vous devrez vous y référer pour les dimensions
et les exigences NSF.
2. Renseignez-vous sur les exigences du fabricant du comptoir
pour préparer et installer l'équipement dans le comptoir avant
de commencer l'installation.
Matériel nécessaire
Trous de fixation
AVIS : Les matériaux du comptoir exigent une préparation
spécifique. Pour les instructions d'installation correcte de
l'équipement dans le matériau, voir les consignes du
fabricant du comptoir.
1. Placez le gabarit de découpe à une extrémité du comptoir. Suivez les
instructions sur le gabarit.
2. Répétez l'étape 1 à l'autre extrémité.
Assemblage et montage du pare-haleine
1. Assemblez les tiges d'attache.
2. Mettez le joint de montage en place. Enfilez les tiges d'attache dans
les trous et insérez-les dans le joint et le comptoir.
Numéro d'article
Style Longueur
Pour Signature
Server
®
avec
comptoirs en
acier inoxydable
Pour bacs encastrables et
Signature Server
®
avec
comptoirs ne sont pas
acier inoxydable
— LP55277
Buffet à
deux côtés
2-Compar./Bac
55278 LP55278 3-Compar./Bac
55279 LP55279 4-Compar./Bac
55280 LP55280 5-Compar./Bac
55281 LP55281 6-Compar./Bac
— LP55319
Buffet à un
côté avec
étagère
supérieure
2-Compar./Bac
55315 LP55315 3-Compar./Bac
55316 LP55316 4-Compar./Bac
55317 LP55317 5-Compar./Bac
55318 LP55318 6-Compar./Bac
• Gabarit de perçage, inclus • Mèche ⁹⁄₃₂"
• Clé Allen, incluse • Mèche ¹³⁄₃₂"
•Marteau •Mèche 1
"
• Perceuse • Clé mixte ⁷⁄₁₆"
• Poinçon • Clé mixte ⁹⁄₁₆ "
Comptoirs à
surface solide ou
en stratifié : utilisez
les vis longues
Comptoirs en acier
inoxydable : utilisez
les vis courtes
