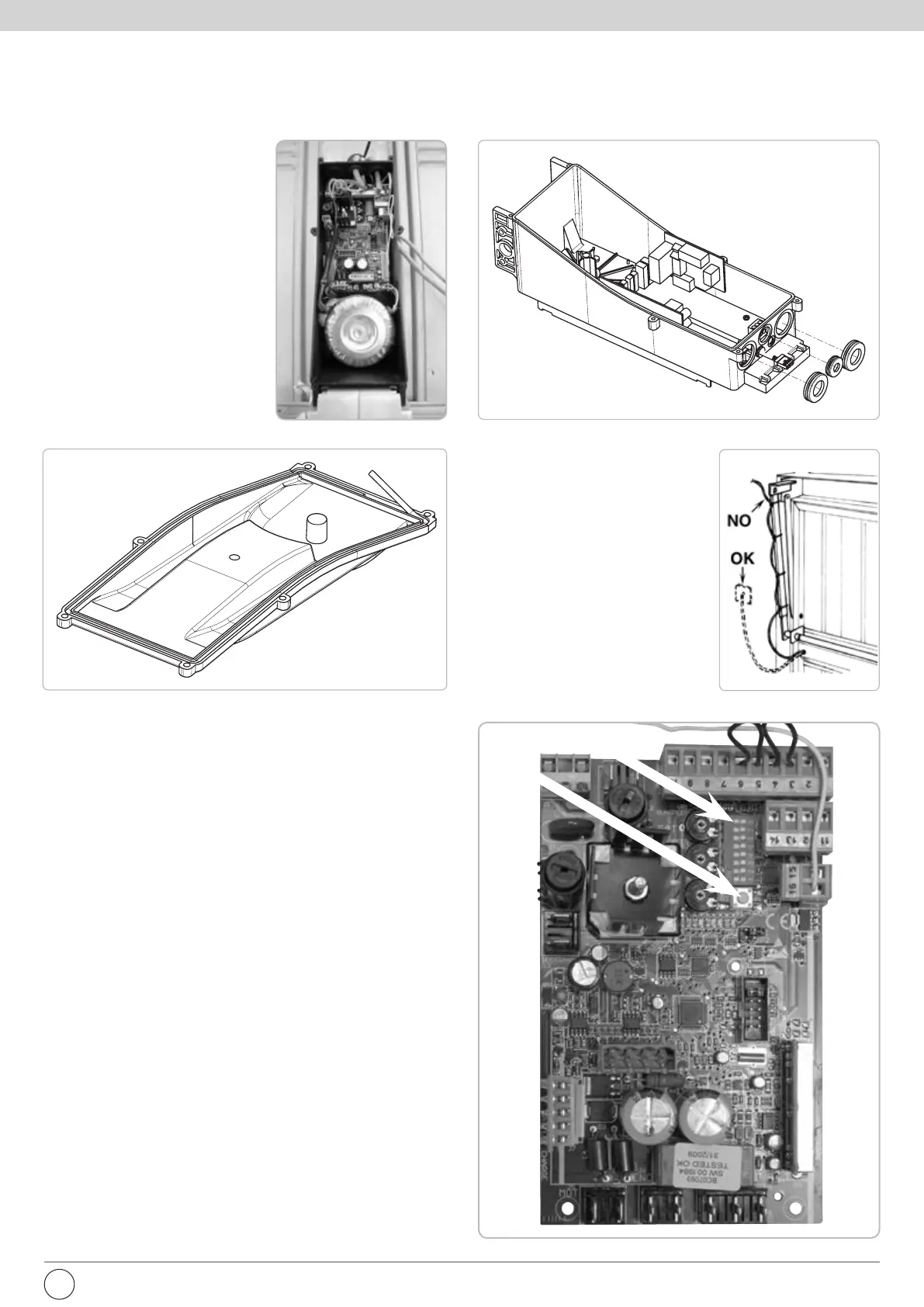

COLLEGAMENTO ELETTRICO
Dopo aver tolto il coperchio dal
contenitore del quadro elettrico (Fig.
33) eseguire il collegamento elettrico
come da Fig. 79 per potere comandare
a uomo presente la basculante.
ATTENZIONE: per garantire IPX4
è necessario montare i passacavi
in gomma, presenti all’interno del
quadro elettronico, negli appositi fori
sul contenitore (Fig. 34) e montare
la guarnizione tonda a filo aperto sul
coperchio di chiusura (Fig. 35).
REGOLAZIONE FINECORSA
- Posizionare DIP 8 su ON e premere il tasto presente nel quadro
elettronico (Fig. 37) per aprire la basculante. Rilasciare il pulsante una
volta completata l’apertura. Allentare la vite di tenuta della camme verde
e ruotarla fino a fare scattare il microinterruttore (Fig. 40).
- Serrare la vite di tenuta della camme verde (Fig. 41).
- Premere il tasto presente nel quadro elettronico (Fig. 37) per chiudere
la basculante. Rilasciare il pulsante una volta completata la chiusura.
Allentare la vite di tenuta della camme rossa e ruotarla fino a fare
scattare il microinterruttore (Fig. 43).
- Serrare la vite di tenuta della camme rossa (Fig. 44).
- Eseguire un ciclo completo di apertura e chiusura per verificare il
perfetto posizionamento delle camme. In caso di necessità correggere
la posizione.
- Posizionare DIP8 su OFF.
Per il collegamento degli accessori e le funzionalità del quadro vedere il
capitolo COLLEGAMENTI ELETTRICI.
Chiudere con l’apposito coperchio la scatola elettrica utilizzando le 6 viti
in dotazione.
FISSAGGIO CAVO ELETTRICO
Il cavo elettrico che alimenta l’operatore
dovrà essere fissato alla leva telescopica
utilizzando fascette di plastica come
rappresentato nella Fig. 36.
Il cavo dovrà formare delle curve in
modo che durante il movimento della
porta non sia soggetto a tensioni o
strappi.
É consigliabile proteggere il cavo
all’uscita del foro della lamiera della
porta con una guaina per evitarne il
taglio durante il movimento.
36
33
37
DIP 8
34
35
I
