J1 L-N Alimentation 230 Vac 50/60 Hz
J2 1 Contact impulsion indépendante (NA) K
2 Commun des contacts
3 Contact photocellules (NC)
4 Commun des contacts
5 Contact côte en ouverture et fermeture (NC)
6 Commun des contacts
7 Positif Clignoteur (max 20 W)
8 Positif pour alimentation autotest côte à 24 Vdc
9 Positif alimentation accessoires à 24 Vdc
10 Négatif pour alimentation accessoires à 24 Vdc
J3 11 Alimentation élément d’éclairage (24 Vdc)
12 Raccordement led rouge batterie déchargée
inséré dans l’élément d’éclairage
13 Contact impulsion indépendante K Cover (NA)
sur élément d’éclairage
14 Commun des contacts
J4 15 Masse antenne
16 Centrale antenne
J5 MOTOR + Connecteur faston raccordement moteur fil rouge
MOTOR – Connecteur faston raccordement moteur fil noir
J6 ENCODER S Connecteur faston raccordement encodeur fil
blanc
ENCODER - Connecteur faston raccordement encodeur fil noir
J7 Battery Charger Connecteur pour carte charmeur de batterie
J8
NE PAS TOUCHER LE CAVALIER ! S’IL EST
ENLEVÉ, L’OPÉRATEUR NE FONCTIONNE
PAS !
J9 LSC Contact fin de course fermant la fermeture
LSO Contact fin de course fermant l’ouverture
COM Commun des contacts
J10 Connecteur pour raccord carte SLAVE 2ème
moteur
J11 RADIO Module radio incorporé
J12 PRI TRANSF Connecteurs faston pour le raccordement
primaire du transformateur
J13 SEC TRANSF Connecteurs faston pour le raccordement
secondaire du transformateur
VR1 TRIMMER RUN Trimmer de réglage de la grande vitesse
VR2 TRIMMER
LOW SPEED
Trimmer de réglage de la basse vitesse
VR3 TRIMMER TCA Trimmer de réglage du temps de fermeture
automatique. DÉFAUT DÉSHABILITÉ ET LED
DL9 ÉTEINT
JP1 Habilitation de l’élimination des codes radio
JP2 A disposition pour des prochaines
implémentations
P1 S1-PROG. Bouton de programmation
F1 T3,5A Fusible de protection alimentation de réseau
F2 T8A Fusible de protection moteur
TF Transformateur 130 VA

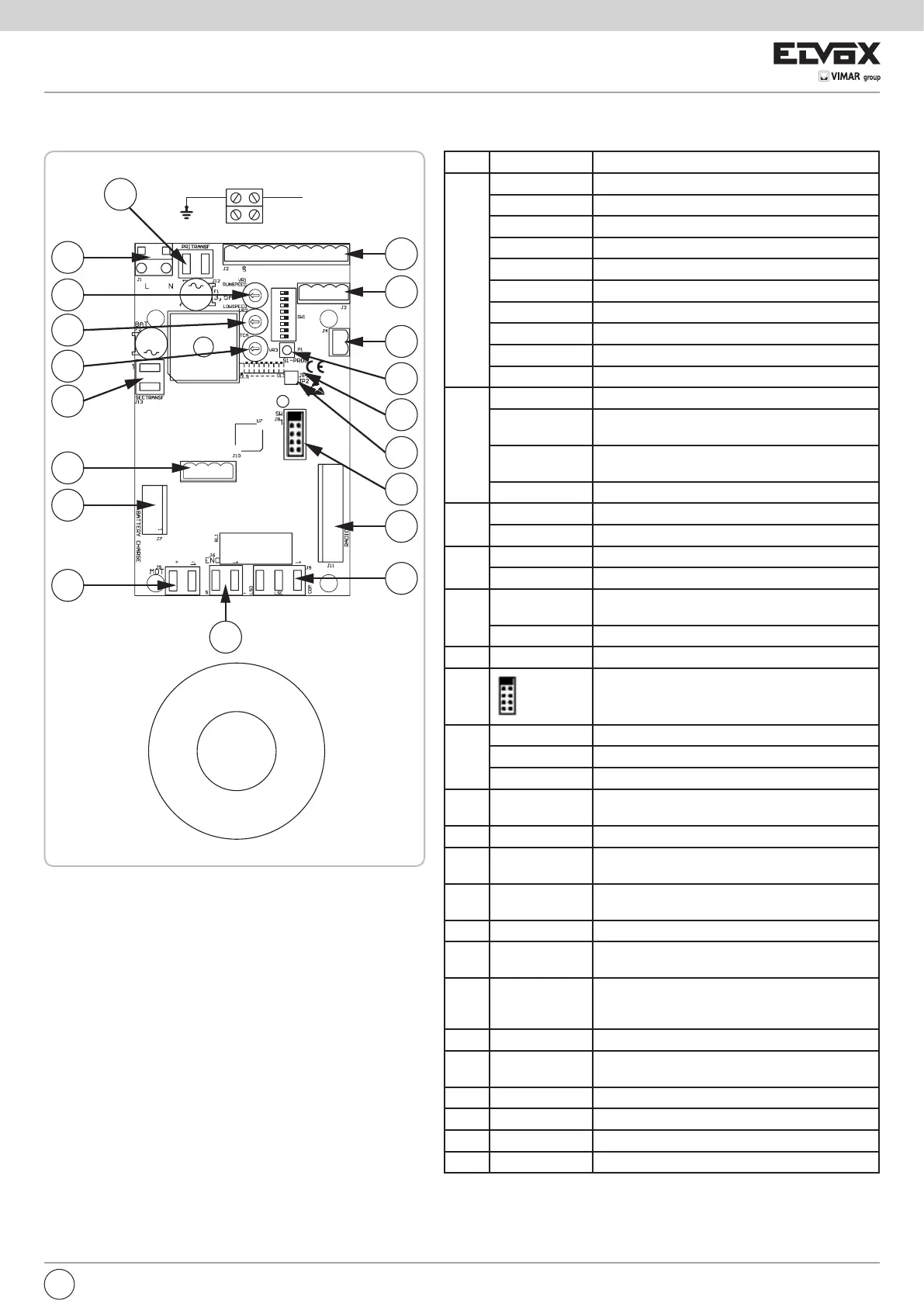

A - BRANCHEMENTS
1
11
15
16
121314
2345768910
J12
J1
VR1
VR2
VR3
J13
J10
J7
J5
J6
J2
J3
J4
S1
JP1
JP2
J8
J11
J9
TF
ON
1 2 3 4 5 6 7 8
MOTOR EARTHLINE EARTH
LIGNE TERRE TERRE MOTEUR
FR
