Руководство по эксплуатации - Русский - RU
7MNVCWASNX_2222_RU

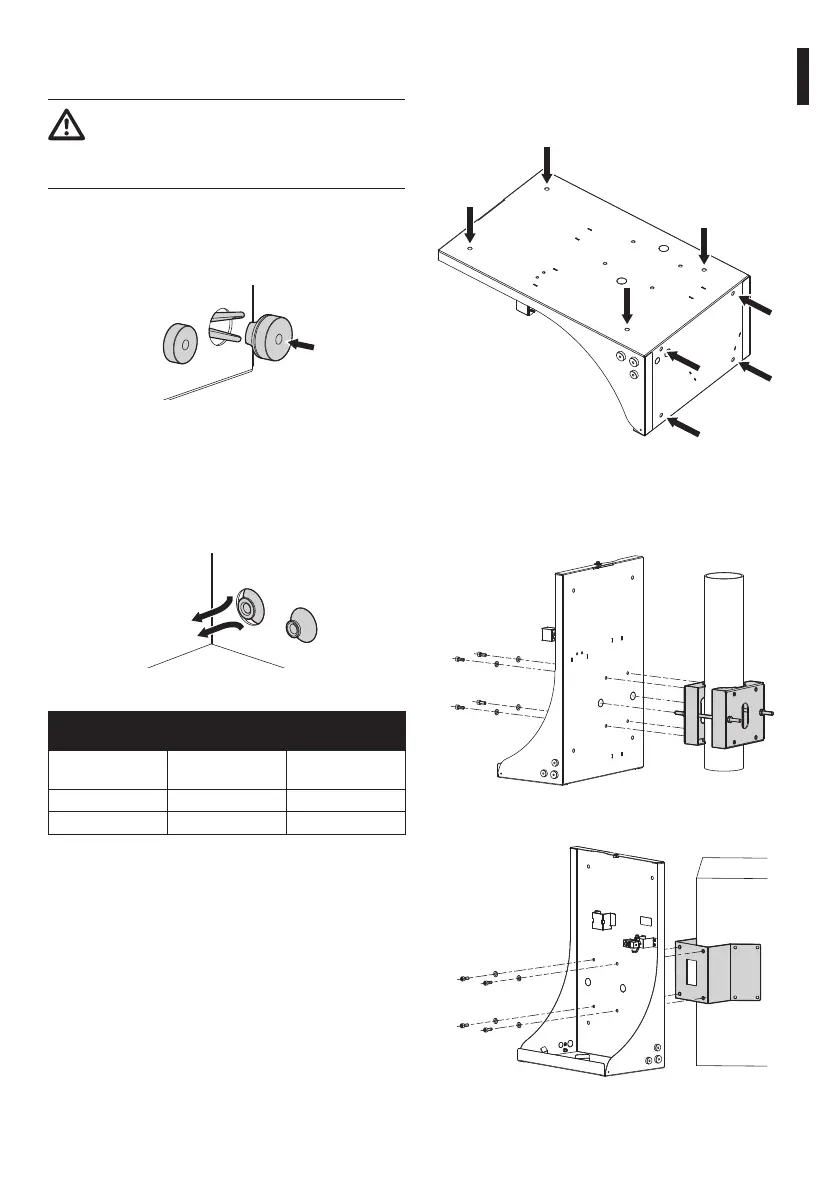

5.4.3 Монтаж уплотнительных колец
(при необходимости)
Во время монтажа необходимо
проявлять осторожность, чтобы не
повредить резину во избежание
нарушения герметичности.
Вставьте коническую часть уплотнительного
кольца в отверстие. Захватите коническую часть
уплотнительного кольца с помощью щипцов или
другого подобного инструмента.
Рис. 6
Вытягивайте уплотнительное кольцо, протаскивая
его через отверстие вплоть до полного выхода
конической части. Уплотнительное кольцо
в конечном положении должно полностью
прилегать к отверстию.
Рис. 7
СООТНОШЕНИЕ МЕЖДУ РАЗМЕРАМИ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ
И ДИАМЕТРОМ ИСПОЛЬЗУЕМОГО КАБЕЛЯ
Уплотнительные
кольца
Ø отверстия (mm) Ø кабеля (mm)
M16 16.5 От 5 до 9
M20 20.5 От 8 до 12
Табл. 1
5.4.4 Монтаж на опоры
Изделие может быть установлено
непосредственно на стене или на полу при
использовании имеющихся отверстий.
Рис. 8
Коробка может быть также установлена с
помощью хомута для установки на стойке или
адаптера для установки на угол.
Рис. 9 Установка на стойку.
Рис. 10 Крепление с помощью адаптера для установки на
угол.
