DE - Deutsch - Bedienungsanleitung
10 MNVCWASNX_2222_DE

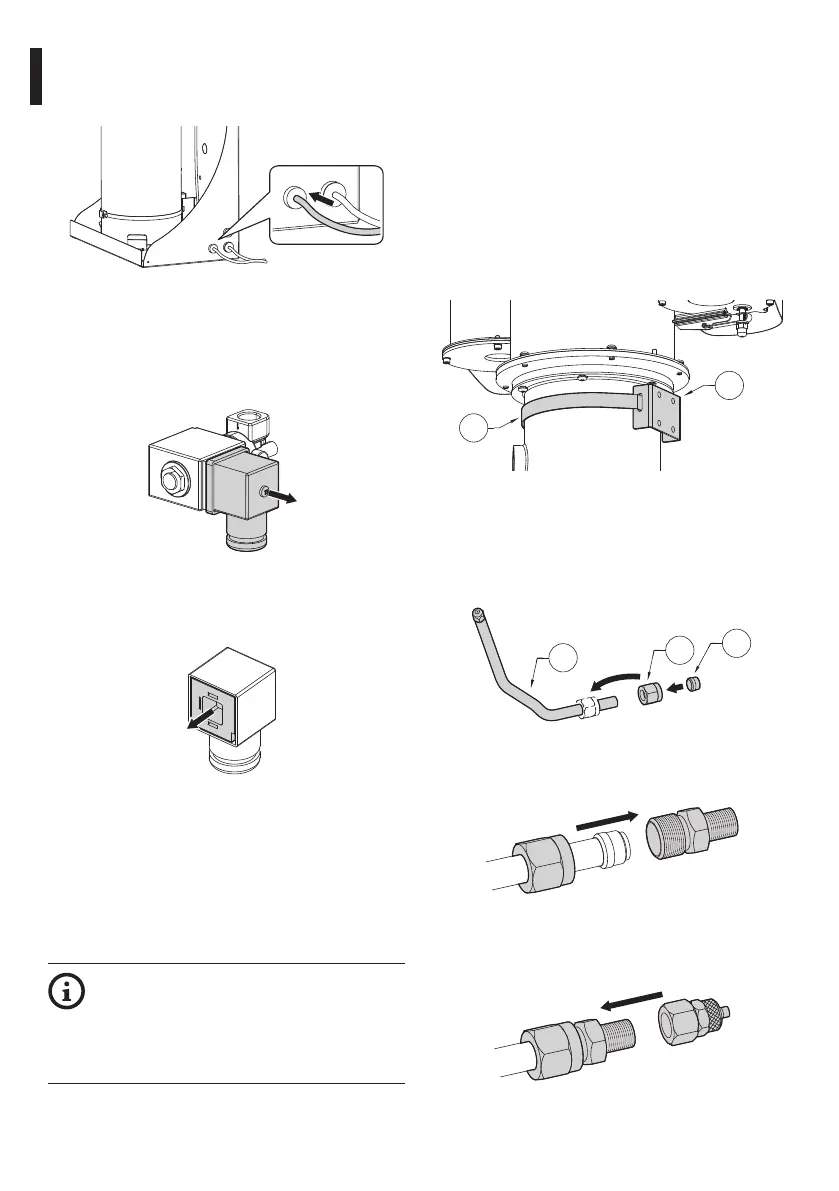

6.2.3 Magnetventilanschluss
Das Versorgungskabel durch den Dichtring
hindurchführen.
Abb. 18
Das Versorgungskabel an den Steckverbinder, wie
folgt beschrieben, anschließen.
Die Schraube lösen und den Steckverbinder
entfernen.
Abb. 19
Das Klemmenbrett von der Kappe des
Steckverbinders herausnehmen.
Abb. 20
Die Kabeldurchführung lösen und abziehen.
Das Versorgungskabel einführen und an das
Klemmenbrett anschließen.
Das Klemmenbrett erneut in den Steckverbinder
einsetzen und die Kabeldurchführung festziehen.
Den Steckverbinder an die Spule des Elektroventils
anschließen und die Schraube wieder festziehen.
Kabel mit den nachfolgend angegebenen
Eigenschaften verwenden.
• Durchmesser: von 6mm bis zu 8mm.
• Querschnitt (Einzelleiter): 1.5mm²
(15AWG) max.
6.3 Schließen des Produkts
Nach Beendigung der Installation und der
Verkabelung das Produkt wieder schließen.
6.4 Installation der
Scheibenwascheinheit (NXPTZ
Familie)
Die Halterung (01) an den Korpus der PTZ-Einheit
mittels der entsprechenden im Lieferumfang
enthaltenen Metallschelle (02) befestigen.
02
01
Abb. 21
Die halbstarre Scheibenwaschleitung (01) je nach
Bedarf kürzen. Die Mutter (02) von der Verbindung
lösen und auf der Leitung laufen lassen. Rohrende in
den Dichtkegel (03) stecken.
03
01
02
Abb. 22
Die Mutter auf dem Anschlußstück festschrauben.
Abb. 23
Die Zuflussverbindung festziehen.
Abb. 24
