FR - Français - Manuel d’instructions
10 MNVCWASNX_2222_FR
6.2.3 Branchement de l'électrovanne

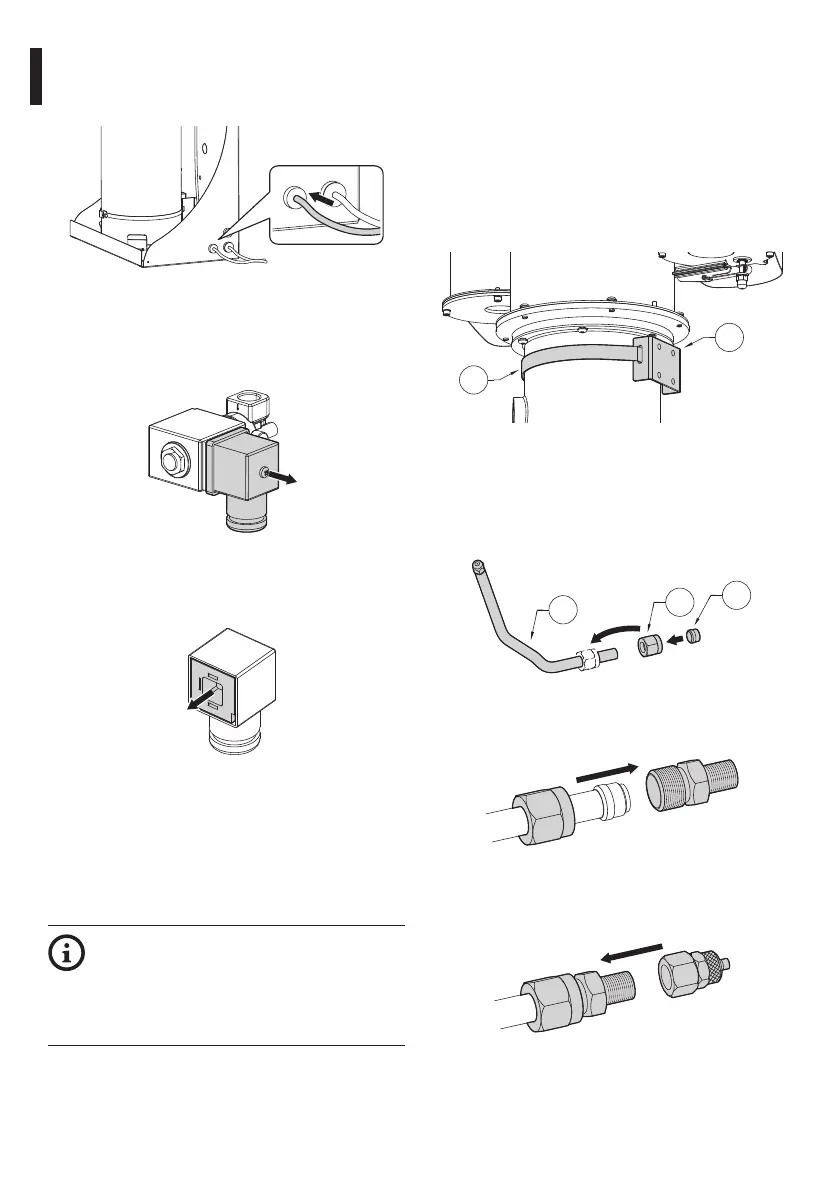

Faites passer le câble d’alimentation dans la bague
d’étanchéité.
Fig. 18
Reliez le câble d’alimentation au connecteur, comme
décrit ci-dessous.
Dévissez la vis et retirez le connecteur.
Fig. 19
Retirez la plaque à bornes du capuchon du
connecteur.
Fig. 20
Dévissez et retirez le presse-étoupe. Introduisez
le câble d’alimentation, puis reliez-le à la plaque à
bornes.
Réinsérez la plaque à bornes dans le connecteur et
serrez le presse-étoupe. Reliez le connecteur à la
bobine de l’électrovanne et revissez la vis.
Utilisez des câbles aux caractéristiques
décrites ci-dessous.
• Diamètre: de 6mm jusqu'à 8mm.
• Section (conducteur unique): 1.5mm²
(15AWG) max.
6.3 Fermeture du produit
Au terme des opérations d'installation et de câblage,
refermer le produit.
6.4 Installation du lave-vitre
(famille NXPTZ)
Fixez le support (01) au corps de l’unité PTZ à l'aide
du petit collier métallique (02) fourni.
02
01
Fig. 21
Raccourcissez le tube semi-rigide du lave-vitre (01),
au besoin. Dévissez l'écrou (02) et faites-le coulisser
sur le tube. Introduire l'extrémité du tuyau dans le
nez d'entrée (03).
03
01
02
Fig. 22
Serrer l’écrou au raccord.
Fig. 23
Serrez le raccord de refoulement.
Fig. 24
