5.4.3 Montage des anneaux
d'étanchéité (en option)
Pendant le montage il faut faire attention à
ne pas endommager le caoutchouc pour ne
pas compromettre son imperméabilité.
Insérez la partie conique de la bague d’étanchéité
dans le trou. Saisissez avec une pince ou un outil
semblable la partie conique de la bague d’étanchéité.

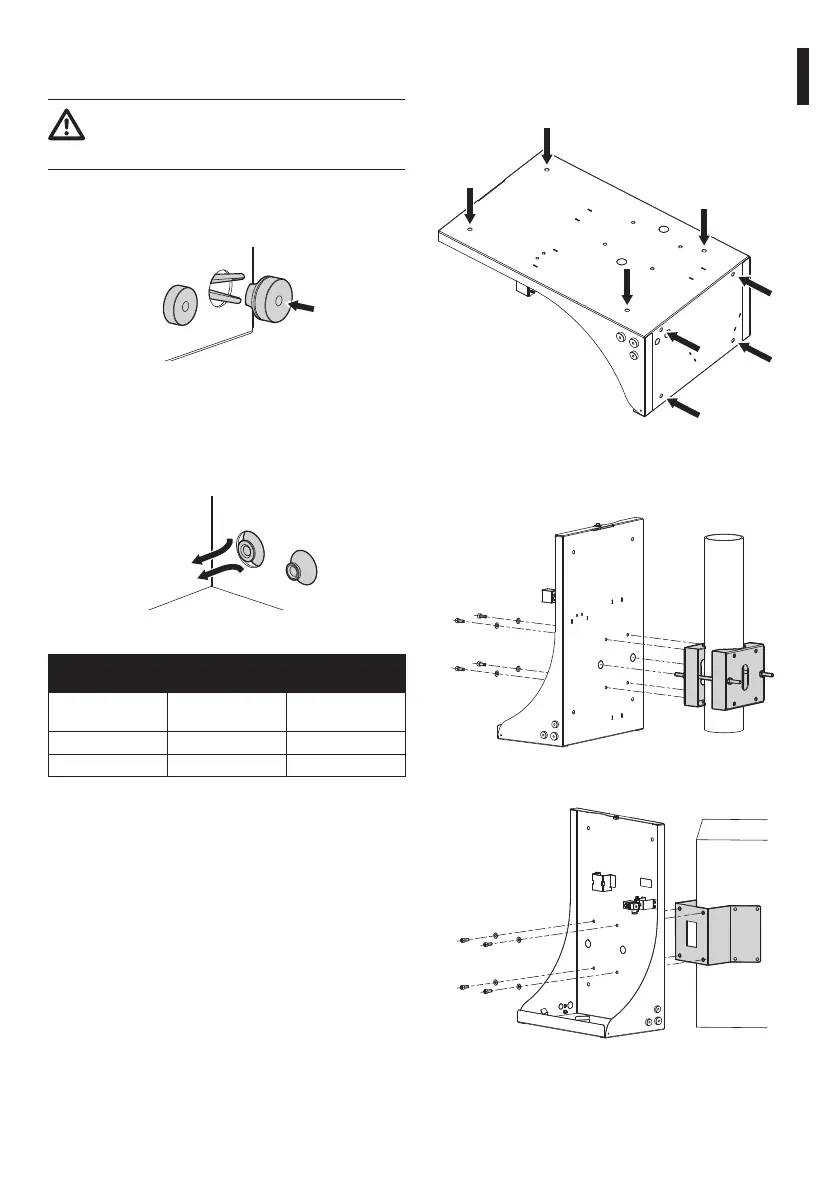

Fig. 6
Tirez la bague d’étanchéité en la faisant passer dans le
trou jusqu’à ce la parie conique en sorte entièrement.
En position finale, la bague d’étanchéité devra
complètement fermer le trou de passage.
Fig. 7
RELATION ENTRE LES DIMENSIONS DES BAGUES D’ÉTANCHÉITÉ ET
LE DIAMÈTRE DES CÂBLES UTILISABLES
Anneau d’étan-
chéité
Ø du trou de
passage (mm)
Ø câble (mm)
M16 16.5 De 5 jusqu'à 9
M20 20.5 De 8 jusqu'à 12
Tab. 1
5.4.4 Montage sur supports
Le produit peut être directement fixé au mur ou au
sol à l’aide des trous existants.
Fig. 8
Le boîtier peut également être monté sur le collier de
poteau ou sur le module adaptateur angulaire.
Fig. 9 Fixation sur poteau.
Fig. 10 Fixation avec module adaptateur angulaire.
