IT - Italiano - Manuale di istruzioni
10 MNVCWASNX_2222_IT

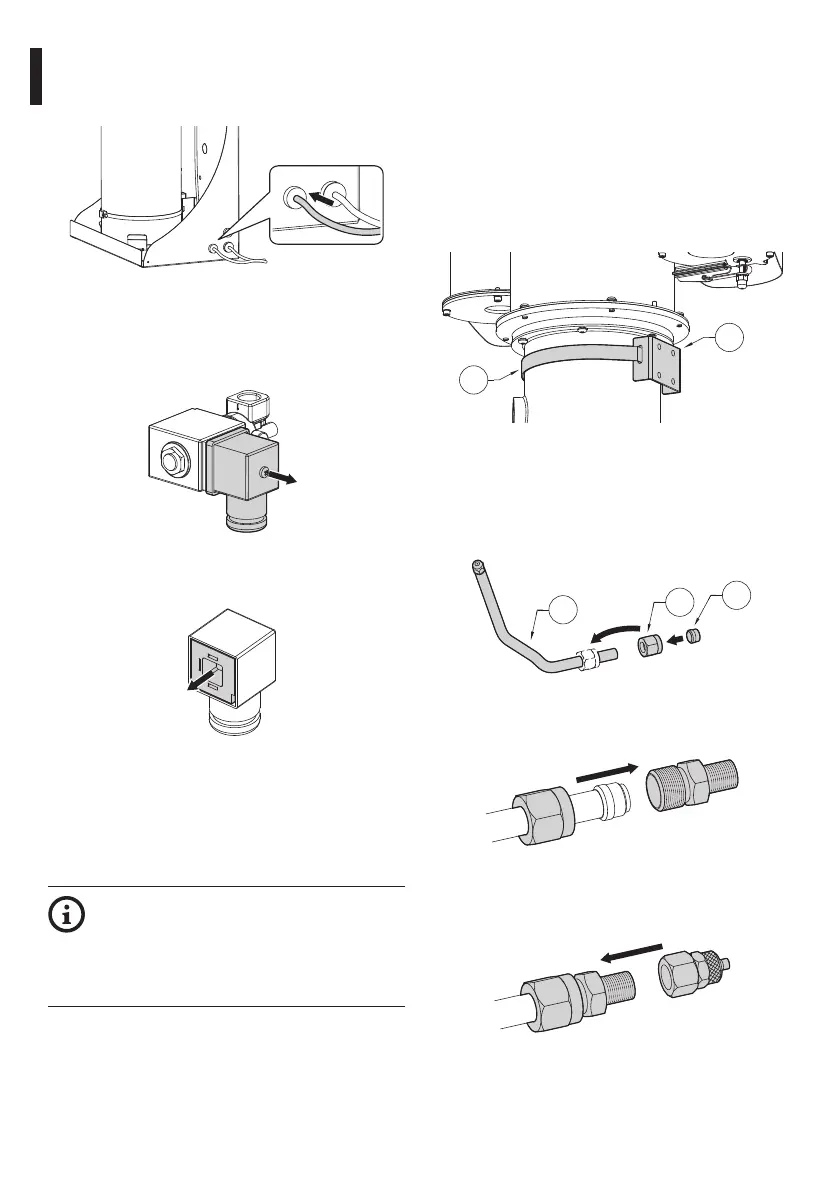

6.2.3 Collegamento dell'elettrovalvola
Far passare il cavo di alimentazione attraverso l'anello
di tenuta.
Fig. 18
Collegare il cavo di alimentazione al connettore come
descritto di seguito.
Svitare la vite e rimuovere il connettore.
Fig. 19
Estrarre la morsettiera dal cappuccio del connettore.
Fig. 20
Svitare ed estrarre il pressacavo. Introdurre il cavo di
alimentazione e collegarlo alla morsettiera.
Reinserire la morsettiera nel connettore e serrare
il pressacavo. Collegare il connettore alla bobina
dell'elettrovalvola e riavvitare la vite.
Utilizzare cavi con le caratteristiche
riportate di seguito.
• Diametro: da 6mm fino a 8mm.
• Sezione (singolo conduttore): 1.5mm²
(15AWG) max.
6.3 Chiusura del prodotto
Al termine delle operazioni di installazione e
cablaggio richiudere il prodotto.
6.4 Installazione del lavavetro
(famiglia NXPTZ)
Fissare il supporto (01) al corpo dell'unità PTZ tramite
l'apposita fascetta metallica (02) in dotazione.
02
01
Fig. 21
Accorciare il tubo semirigido del lavavetro (01)
secondo necessità. Svitare il dado (02) dal raccordo
e farlo scorrere sul tubo. Inserire l’estremità del tubo
nell’ogiva (03).
03
01
02
Fig. 22
Serrare il dado al raccordo.
Fig. 23
Serrare il raccordo di mandata.
Fig. 24
