Manuale di istruzioni - Italiano - IT
7MNVCWASNX_2222_IT

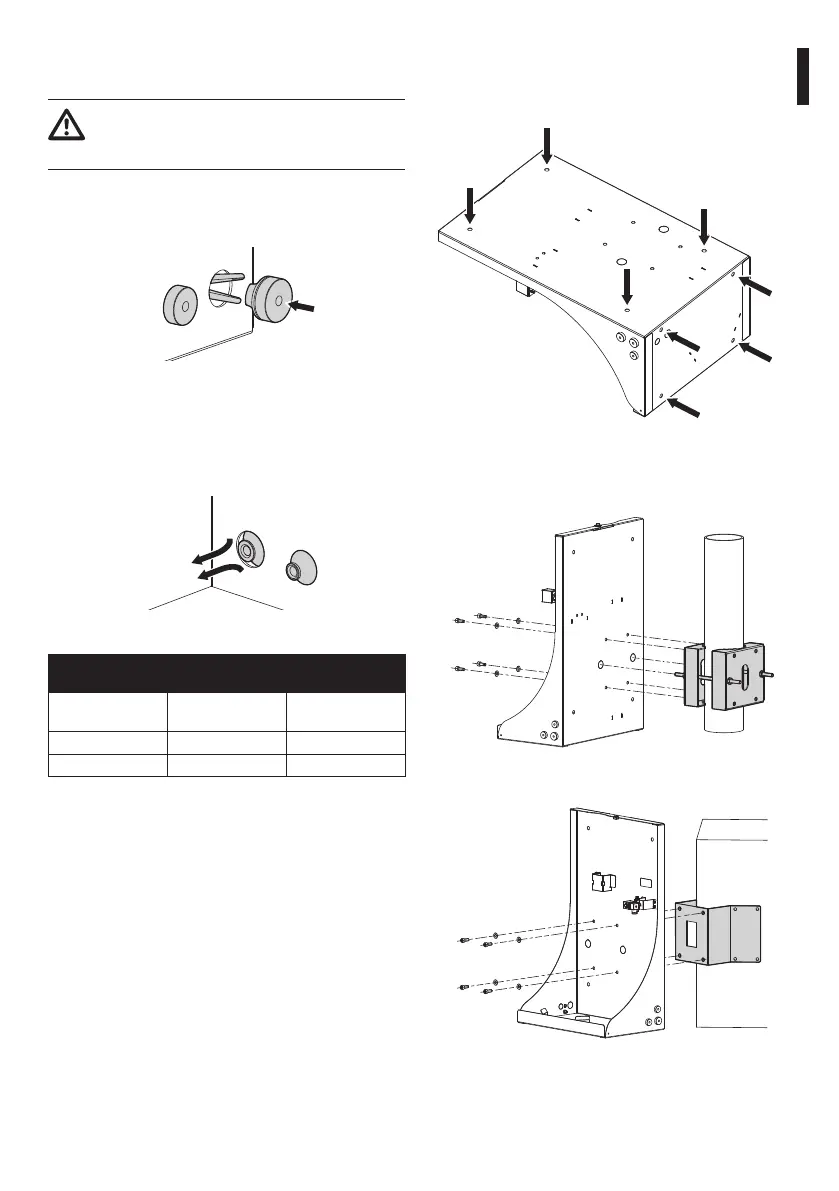

5.4.3 Montaggio degli anelli di tenuta
(opzionale)
Durante il montaggio è necessario prestare
attenzione a non danneggiare la gomma
per non comprometterne l’impermeabilità.
Inserire la parte conica dell'anello di tenuta nel foro.
Afferrare la parte conica dell’anello di tenuta con una
pinza o un attrezzo simile.
Fig. 6
Tirare l'anello di tenuta facendolo passare attraverso
il foro fino all’uscita completa della parte conica.
L'anello di tenuta in posizione finale dovrà chiudere
completamente il foro di passaggio.
Fig. 7
RELAZIONE TRA LE DIMENSIONI DEGLI ANELLI DI TENUTA E IL
DIAMETRO DEI CAVI UTILIZZABILI
Anello di tenuta Ø foro di passag-
gio (mm)
Ø cavo (mm)
M16 16.5 Da 5 fino a 9
M20 20.5 Da 8 fino a 12
Tab. 1
5.4.4 Montaggio sui supporti
Il prodotto può essere fissato direttamente a parete o
a pavimento utilizzando i fori presenti.
Fig. 8
La scatola può essere montata anche su collare da
palo o modulo adattatore angolare.
Fig. 9 Fissaggio a palo.
Fig. 10 Fissaggio con modulo adattatore angolare.
