Der Wischerkörper wird fixiert durch
Anschrauben der Gewindestifte, die sich auf dem
Befestigungsschlitten befinden. Die Position sollte
den richtigen Druck der Bürste auf das Gehäuseglas
gewährleisten.

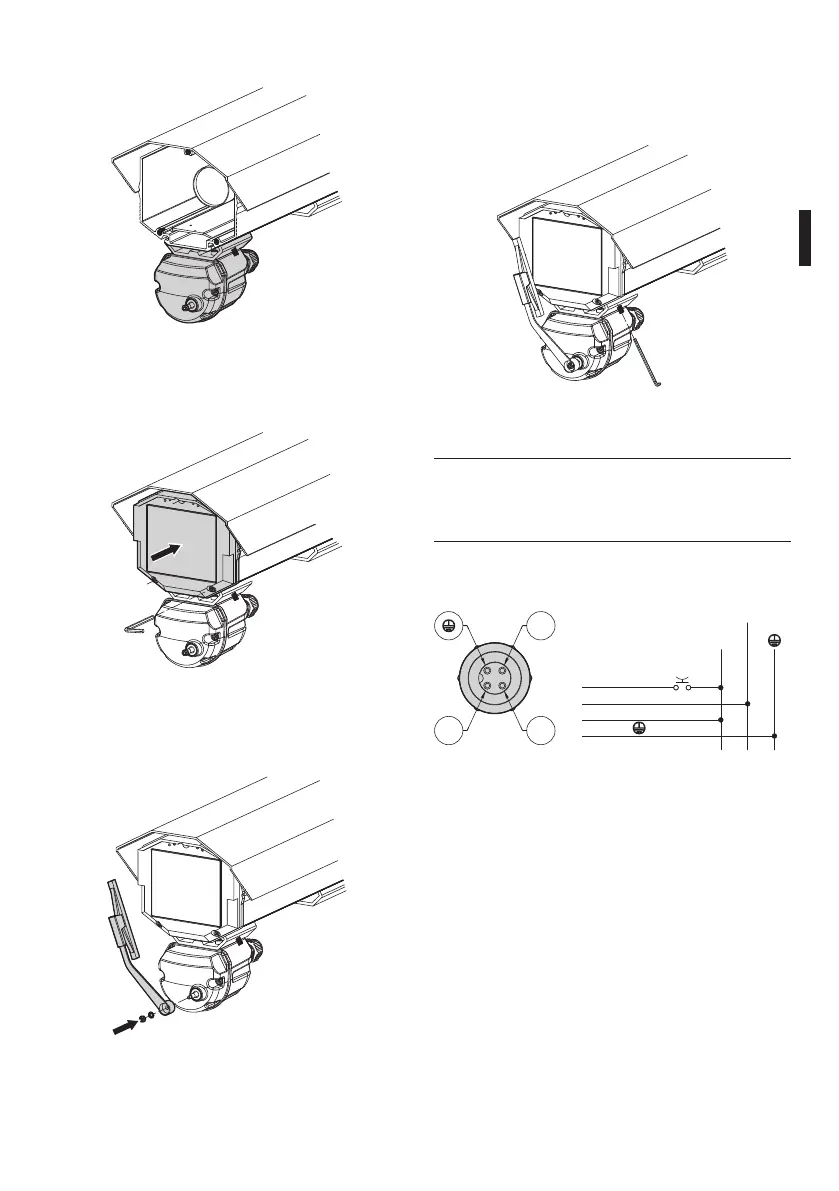

Fig. 06
6.1.2 Verkabelung
h
Achten Sie darauf, daß die vorhandene
Versorgungsspannung mit den Angaben
auf dem Typenschild übereinstimmt, das
auf der Rückseite des Gerätes sitzt.
Die Stromanschlüsse an die Steckbuchse 3-PE werden
nach dem Schaltbild vorgenommen.
PHASE
NEUTRAL
SWITCH
PERM (01)
COM (02)
SW (03)
EARTH
01 02
03
Fig. 07
Den Scheibenwischer mit Strom versorgen, indem
man die Phase an Klemme 03 (SW) der Buchse und
den Nulleiter an Klemme 02 (COM) der Buchse anlegt.
Über einen externen Knopf wird die Phase mit der
Klemme 01 (PERM) der Buchse verbunden.
Bei dauerhaftem Drücken des externen Knopfes
läuft der Scheibenwischer kontinuierlich
(durchgehend). Läßt man den Knopf los, wird die
Scheibenwischerbürste in ihre Ruhestellung links
vom Gehäuseglas geführt.
Falls ein Empfänger benutzt wird, wird Klemme 03
der Buchse mit dem Ausgang SW des Empfangsteils
verbunden, Klemme 01 mit PERM und Klemme 02
mit COM.
Den Korpus des Wischers entlang des Gehäusekorpus
gleiten lassen.
Fig. 03
Den Vorderflansch des Gehäuses wieder anbringen
und die drei Vorderschrauben festziehen. Achten Sie
darauf, daß die Dichtung richtig sitzt.
Fig. 04
Die Wischerbürste so auf die Abtriebswelle
montieren, daß sie in Ruhestellung links vom
Frontglas sitzt.
Fig. 05
