FR - Français - Manuel d’instructions
8 MNVCHPVHPOE_2222_FR
6.4.2 Supports et adaptateurs
Le produit peut être fixé à un support ou adaptateur.
Pour de plus amples informations, se référer à la
fiche technique du produit ou contacter directement
VIDEOTEC.
6.4.1 Installation de la version avec
double filtre pour le changement d'air
Durant l'installation prêter l'installation à
l'orientation des ailettes du filtre d'entrée
de l'air.

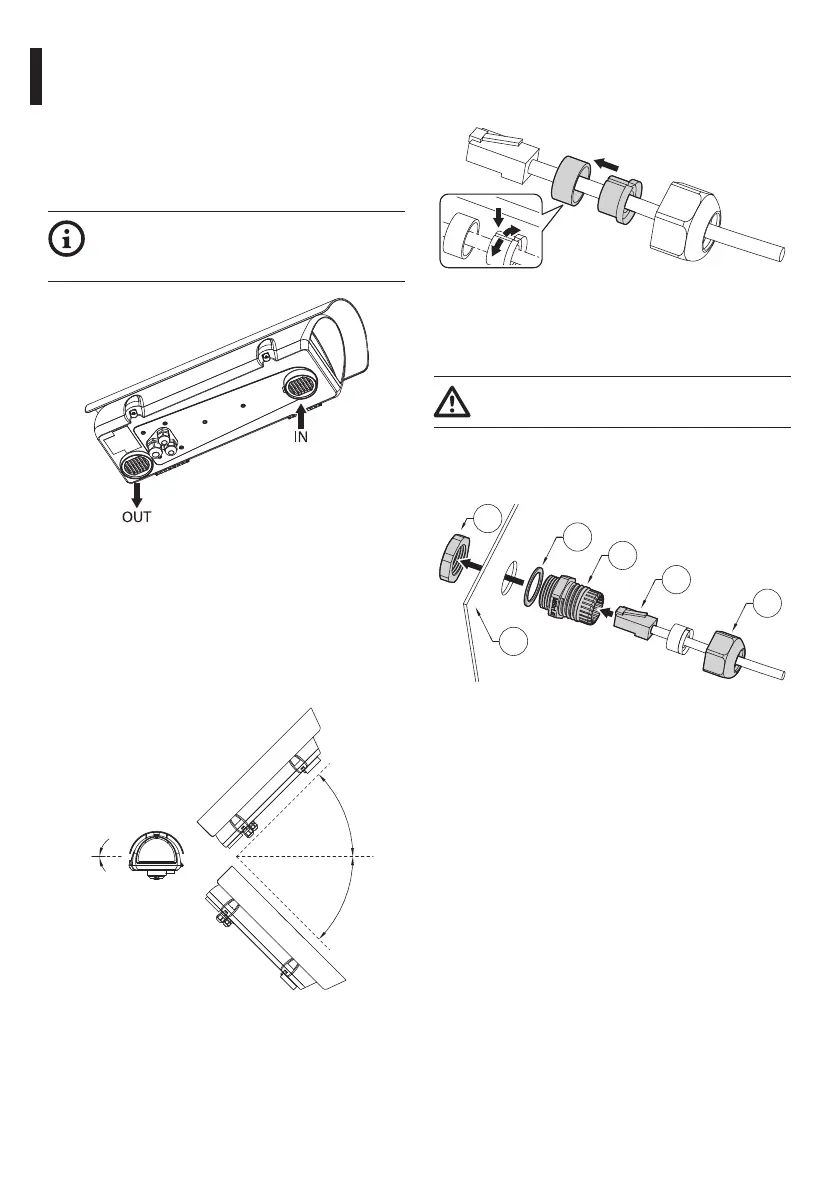

Fig. 4
Selon l'angle d'inclinaison de la gaine, l'orientation
des ailettes du filtre doit empêcher à l'eau de
pénétrer en cas de pluie.
Pour garantir un degré de protection, installer
le caisson au support en respectant les limites
d'inclinaison selon la figure.
45°
45°
0˚
Fig. 5 Inclination maximal de l’axe transversal: 0°.
Inclination maximal de l’axe longitudinal: ±45°.
6.4.2 Installation du câble Ethernet
Insérer le câble Ethernet dans le joint de protection et
les bloquer comme illustré en figure.
Fig. 6
Assembler la garniture (01) au presse-étoupe M20
(02). Fixer le presse-étoupe au fond du caisson (03)
via l'écrou M20 (04).
Faire attention pendant la fixation. Couple
de serrage: 7Nm.
Faire passer le câble avec connecteur RJ45 (05) à
travers le presse-étoupe M20 (02). Serrer le bouchon
du presse-étoupe (06).
02
01
05
06
04
03
Fig. 7
