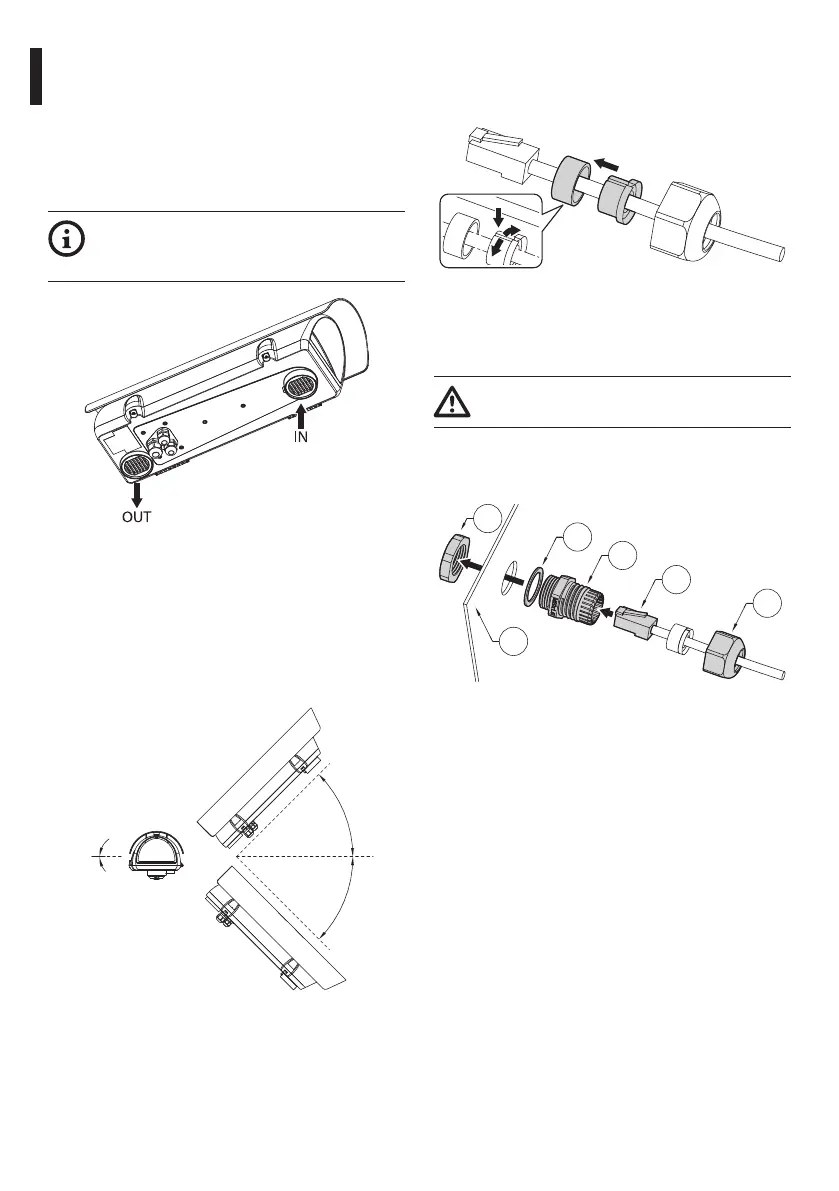

IT - Italiano - Manuale di istruzioni
8 MNVCHPVHPOE_2222_IT
6.4.2 Supporti e adattatori
Il prodotto può essere fissato ad un supporto o
adattatore. Per maggiori informazioni fare riferimento
alla scheda tecnica del prodotto o contattare
direttamente VIDEOTEC.
6.4.1 Installazione della versione con
doppio filtro per ricambio dell'aria
Durante l'installazione prestare attenzione
all'orientamento delle alette del filtro di
ingresso dell'aria.
Fig. 4
A seconda dell'angolo di inclinazione della custodia,
l'orientamento delle alette del filtro deve prevenire la
penetrazione di acqua in caso di pioggia.
Al fine di garantire il grado di protezione, installare
la custodia al supporto rispettando i limiti di
inclinazione riportati in figura.
45°
45°
0˚
Fig. 5 Massima inclinazione dell'asse trasversale: 0°.
Massima inclinazione dell'asse longitudinale: ±45°.
6.4.2 Installazione del cavo Ethernet
Inserire il cavo Ethernet nella guarnizione e bloccare il
tutto come illustrato in figura.
Fig. 6
Assemblare la guarnizione (01) al pressacavo M20
(02). Fissare il pressacavo al fondo custodia (03)
tramite il dado M20 (04).
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 7Nm.
Far passare il cavo con connettore RJ45 (05)
attraverso il pressacavo M20 (02). Avvitare il tappo del
pressacavo (06).
02
01
05
06
04
03
Fig. 7
