Manuel d'instructions - Français - FR
5MNVKUPTPSUL_2222_FR
6.1.3 Connexion de la ligne
d'alimentation
Le câble de terre doit être plus long des deux
autres d'environ 10mm pour éviter tout
détachement accidentel.
Tous les câbles de signalisation doivent
également être regroupés avec un collier.

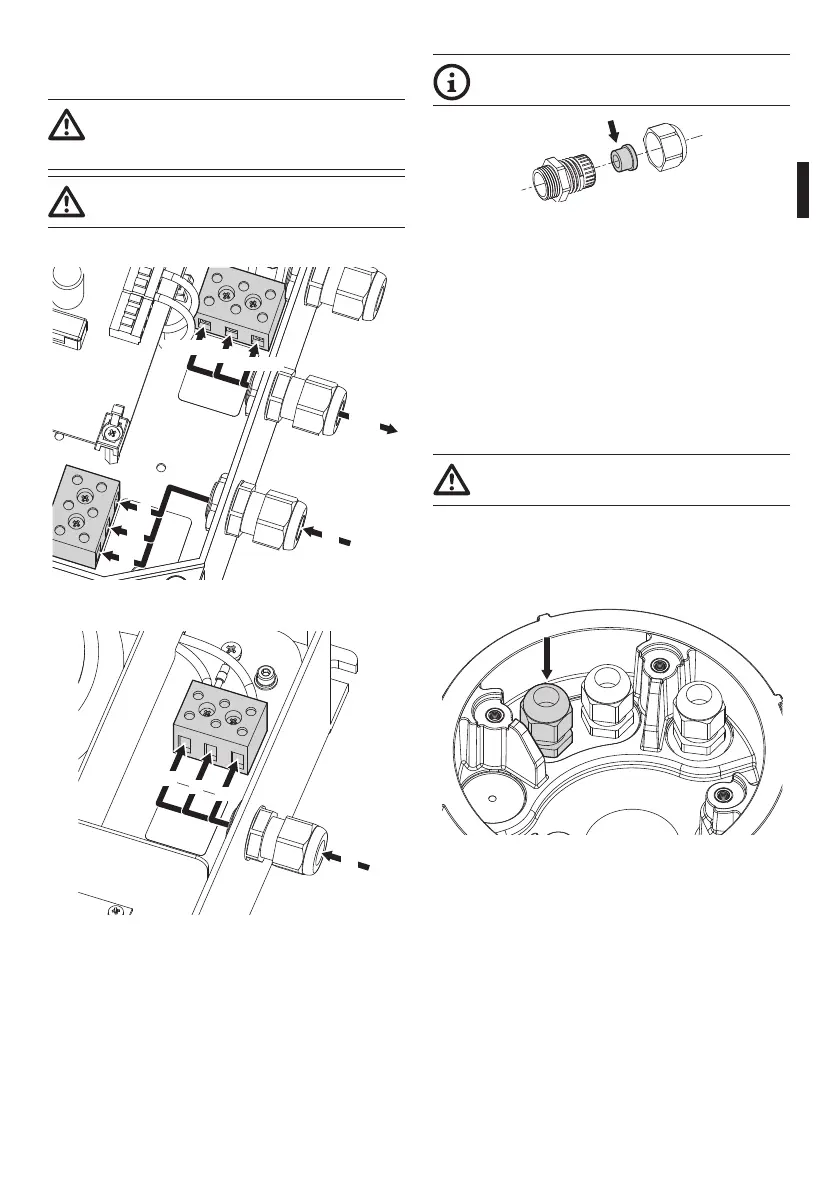

Brancher les câbles comme illustré en figure.
IN
OUT
a
24Vac
24Vac
a
N
L
Fig. 3 Boîtier standard.
N
L
a
IN
Fig. 4 Boîtier certifié UL.
Utiliser les joints en caoutchouc fournis pour
les câbles de petit diamètre: De 3mm a 6mm.
Fig. 5
6.1.4 Branchement de l’interrupteur
crépusculaire pour le projecteur à LED
Relier la sortie Day/Night (J5), identifiée par le STATUT
(+), à l'entrée de l'alarme (se référer au manuel de la
tourelle).
Relier la deuxième sortie Day/Night (J5), identifiée de
STATUT à la borne commune aux alarmes présentes
dans la tourelle.
6.1.5 Installation du raccord
L'opération doit être eectuée uniquement
pour les versions certiées UL.
Accéder à la partie inférieure de la base de la tourelle.
Démonter le presse-étoupe indiqué, pour le
remplacer par le raccord spécifique, en veillant à ne
pas endommager l'écrou de fixation.
Fig. 6
