FR - Français - Manuel d'instructions
4 MNVKUPTPSUL_2222_FR
6 Assemblage et
installation
Sectionner l'alimentation avant de procéder à
toute opération.
L’assemblage et l’installation doivent être
eectués par un personnel qualié.
6.1 Installation
Il faut eectuer les connexions électriques
en absence d'alimentation et lorsque le
dispositif de sectionnement ouvert.

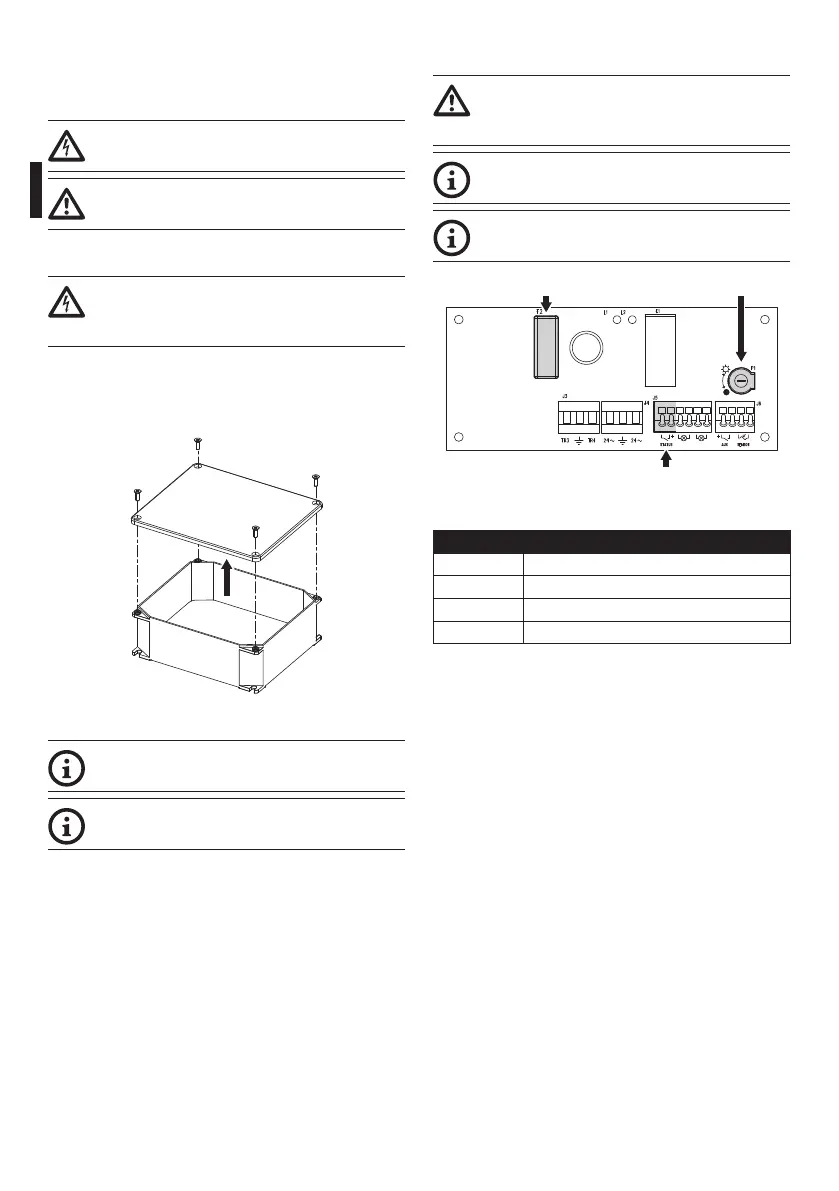

6.1.1 Ouverture du le boîtier
Ouvrir le boîtier en ayant soin de ne pas
endommager les garnitures.
Fig. 1
Au terme des opérations d'installation et de
câblage, refermer le produit.
Positionner correctement les joints et serrer
les presse-étoupes.
6.1.2 Description de la carte
Brancher la terre de sécurité à la
borne correspondante du connecteur
d'alimentation.
L'aspect de la carte pourrait être diérer de
celui qui est illustré.
La carte, selon la version du produit, pourrait
ne pas être munie de toutes les fonctions.
P1F2
J5
Fig. 2
DESCRIPTION DE LA CARTE
Connecteur Fonction
J5 Status Day/Night
P1 Trimmer de réglage de la sensibilitè
F2 Porte-fusible et fusible
Tab. 1
