Manuale di istruzioni - Italiano - IT
5MNVKUPTPSUL_2222_IT

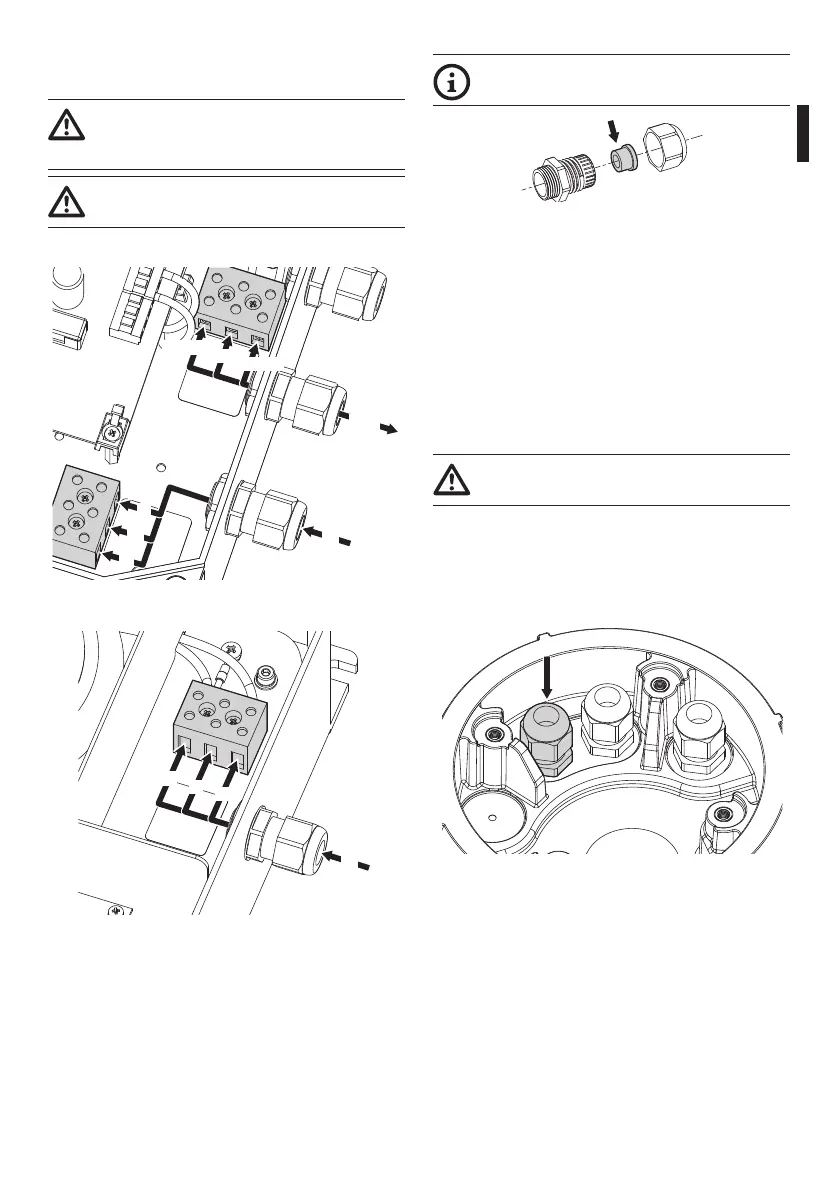

6.1.3 Collegamento della linea di
alimentazione
Il cavo di terra deve essere più lungo degli
altri due di circa 10mm per prevenirne il
distacco accidentale a causa dello stiramento.
Tutti i cavi di segnale devono essere
raggruppati con una fascetta.
Collegare i cavi come illustrato in figura.
IN
OUT
a
24Vac
24Vac
a
N
L
Fig. 3 Scatola standard.
N
L
a
IN
Fig. 4 Scatola certificata UL.
Utilizzare i gommini in dotazione per i cavi di
diametro ridotto: Da 3mm a 6mm.
Fig. 5
6.1.4 Collegamento dell’interruttore
crepuscolare per illuminatore a LED
Collegare l’uscita Day/Night (J5) identificata da
STATUS (+) all’ingresso d'allarme (fare riferimento al
manuale del brandeggio).
Collegare la seconda uscita Day/Night (J5) identificata
da STATUS al morsetto comune degli allarmi presenti
nel brandeggio.
6.1.5 Installazione del raccordo
L'operazione va eettuata solamente per le
versioni certicate UL.
Accedere alla parte inferiore della base del
brandeggio.
Smontare il pressacavo evidenziato per sostituirlo con
l’apposito raccordo avendo cura di non danneggiare
il dado di fissaggio.
Fig. 6
