IT - Italiano - Manuale di istruzioni
4 MNVKUPTPSUL_2222_IT
6 Assemblaggio e
installazione
Prima di eseguire qualsiasi operazione
ricordarsi di togliere tensione al prodotto.
L'assemblaggio e l'installazione vanno
eseguiti solo da personale qualicato.
6.1 Installazione
Eseguire le connessioni elettriche in assenza
di alimentazione e con dispositivo di
sezionamento aperto.

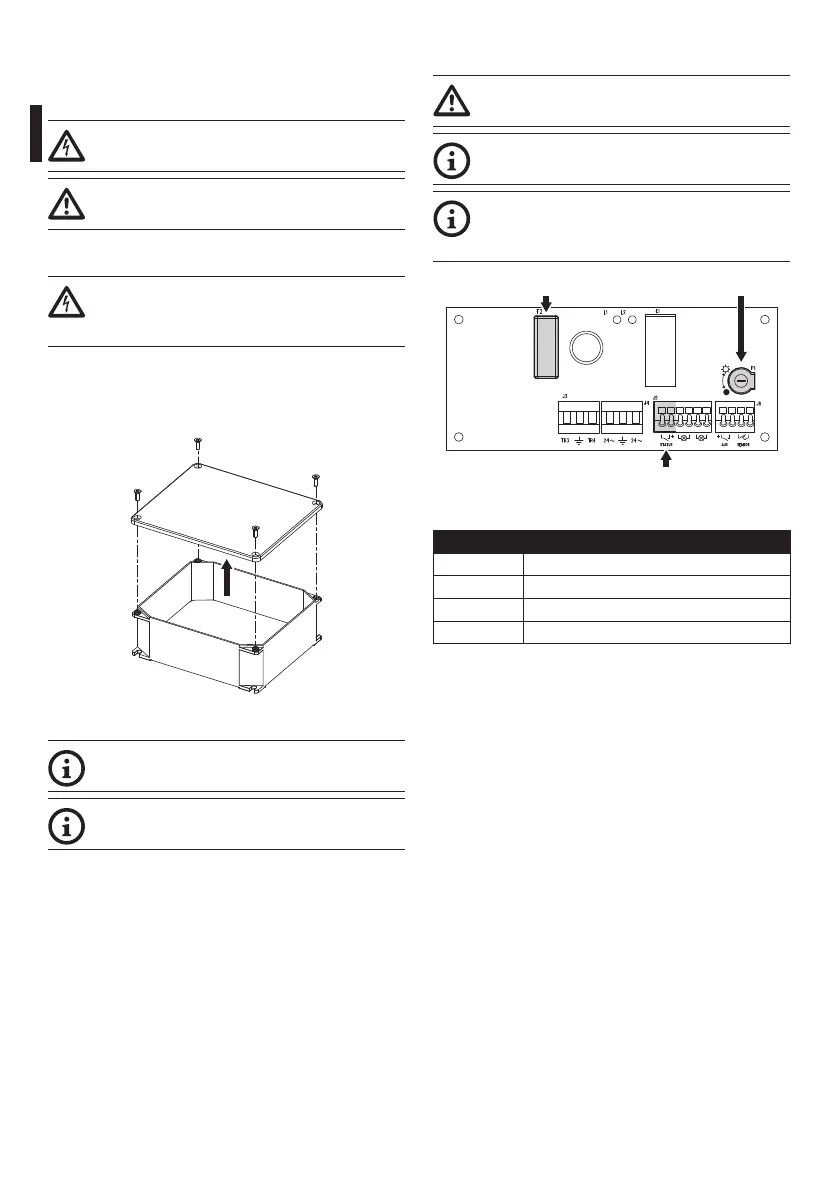

6.1.1 Apertura della scatola
Aprire la scatola avendo cura di non danneggiare le
guarnizioni.
Fig. 1
Al termine delle operazioni di installazione e
cablaggio richiudere il prodotto.
Posizionare correttamente le guarnizioni e
serrare i pressacavi.
6.1.2 Descrizione della scheda
Collegare la terra di sicurezza al relativo
morsetto del connettore di alimentazione.
L'aspetto della scheda potrebbe dierire da
quello illlustrato.
La scheda, a seconda della versione del
prodotto, potrebbe non essere dotata di tutte
le funzionalità.
P1F2
J5
Fig. 2
DESCRIZIONE DELLA SCHEDA
Connettore Funzione
J5 Stato Day/Night
P1 Trimmer di regolazione della sensibilità
F2 Portafusibile e fusibile
Tab. 1
