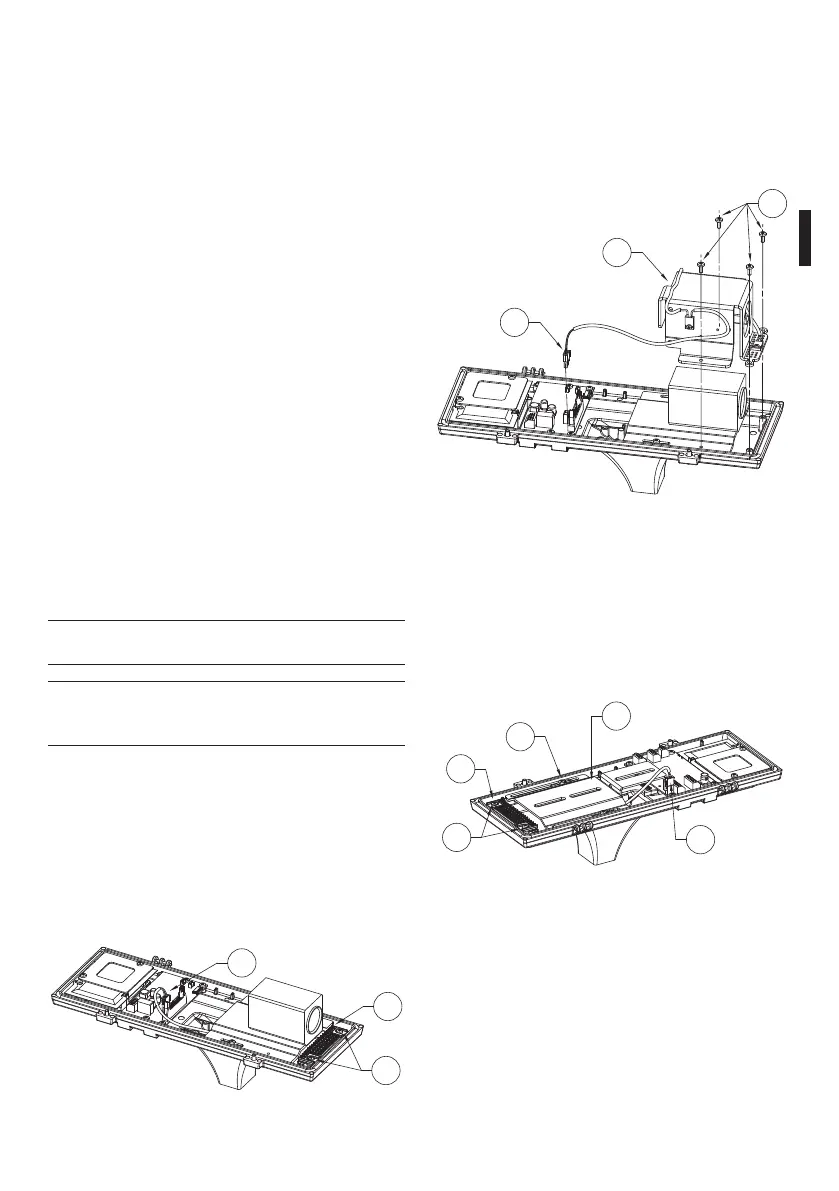

DE - Deutsch - Bedienungslanleitung
3
Das Modul vom Schlitten trennen und auf den neuen,
im Lieferumfang enthaltenen Schlitten bauen, der
anschließend wieder am Gehäuse zu befestigen ist.
Die neue Heizung (01) mit den zugehörigen,
im Lieferumfang enthaltenen Schrauben
(02) am Gehäuse / Schlitten fixieren und
den Versorgungsstecker (03) einfügen.
03
01
02
Fig. 05
6.1.2 Bausatz für motorisierte Optiken
Das Gehäuse öffnen und die vorhandene
Heizung (01) nach dem Abnehmen der
Befestigungsschrauben (02) und dem
Abziehen des Steckers (03) entfernen.
Den vorhandenen internen Schlitten (04) nach
Lösen der Befestigungsschrauben (05) entnehmen.
03
04
05
01
02
Fig. 06
Prüfen Sie, ob der Inhalt mit der nachstehenden
Materialliste übereinstimmt:
UPTHT1:
• 1 Heizungs-Bausatz
• 1 Schlitten
• 2 Gewindefurchende M4- Schrauben
• 4 M3- Schrauben
UPTHT2:
• 1 Heizungs-Bausatz
• 1 Schlitten
• 4 Gewindefurchende M4- Schrauben
5.3 Sichere Entsorgung der
Verpackungsmaterialien
Die Verpackungsmaterialien sind vollständig
wiederverwertbar. Es ist Sache des
Installationstechnikers, sie getrennt, auf jeden
Fall aber nach den geltenden Vorschriften
des Anwendungslandes zu entsorgen.
Es wird nochmals empfohlen, mit
Fehlfunktionen behaftetes Material in der
Originalverpackung zurückzusenden.
6 Installation und
Zusammenbau
h
Installation und Zusammenbau
sind Fachleuten vorbehalten.
l
Bitte beachten Sie den PTC-
Heizwiderstand, der sehr hohe
Temperaturen erreichen kann.
6.1 Installation
6.1.1 Bausatz für Module SONY
FCB980 – FCBEX1000
Das Gehäuse öffnen und die Heizung sowie den
vorhandenen Schlitten (01) nach Abnehmen
der Befestigungsschrauben (02) und nach
Abziehen des Steckers (03) entfernen.
03
01
02
Fig. 04
