Стр. 6 MNVCNXPTH_1511_RU
Кабели
В примере на схемах были использованы различные типы участка для обозначения кабелей различного назначения:
видеокабель
:
коаксиальный кабель RG 59 или эквивалент.
многожильный кабель
:
Установить итоговое количество кабелей, выполнив следующие указания:
6 проводов для движения поворотного устройства: вправо, влево, вверх, вниз, общее, земля
6 проводов контроля для оптических приборов с инверсией полярности (зум, фокус, диафрагма)
4 провода контроля для оптических приборов с общим проводом (зум, фокус, диафрагма)
2 провода для вспомогательных устройств
4 провода для Preset
Примечание:
рекомендуется использовать различные многожильные кабели для функций с низким и высоким напряжением.
Минимальное рекомендуемое сечение:
0,56 мм² (AWG 20) для проводов высокого напряжения (поворотное устройство)
0,34 мм² (AWG 22) для проводов низкого напряжения (объектив,
вспомогательные устройства, предварительные установки)
Внимание! Многожильный кабель предварительной установки preset не должен быть тем же, что
кабель поворотного устройства.
Соединение поворотного устройства к блокам управления

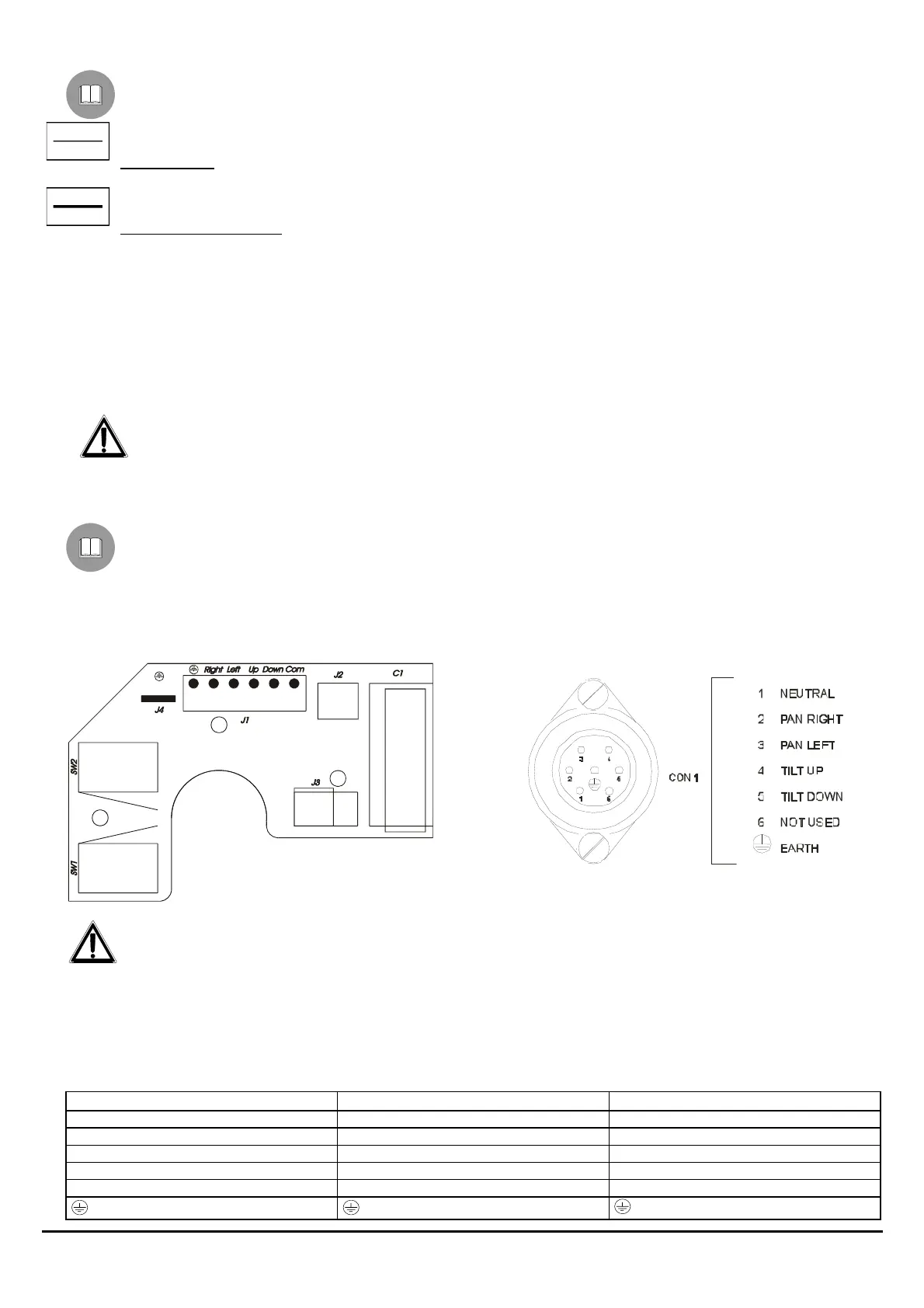

На следующем рисунке определить клеммную колодку J1, на плате, относящейся к горизонтальному
движению, для соединения поворотного устройства с блоками управления:
Подсоединение поворотного устройства к приёмнику DTRX3/DTMRX2
Рис. 1A Рис. 1B
ВНИМАНИЕ
: перед тем как выполнить соединения убедиться, что напряжение на выходе приёмника соответствует
напряжению поворотного устройства (См. данные маркировки поворотного устройства и руководство DTRX3/ DTMRX2).
Где выполнять действие: клеммная колодка J1 на нижней плате поворотного устройства (см. рисунок 1A) или коннекторе 6+1 контактов
(см. рисунок 1B), клеммная колодка приёмника (см. руководство DTRX3/DTMRX2)
Настройки: подсоединить клеммную колодку J1 или коннектор
6+1 контактов поворотного устройства к клеммной колодке приёмника в
соответствии со следующей таблицей.
Подключение к приёмнику
Клеммная колодка J1 (поворотное устройство)
Коннектор 6+1 контактов
COM (общ) Com (общ) 1
DOWN (вниз) Down (вниз) 2
UP (верх) Up (верх) 3
RIGHT (вправо) Right (вправо) 4
LEFT (влево) Left (влево) 5
EARTH (земля)
