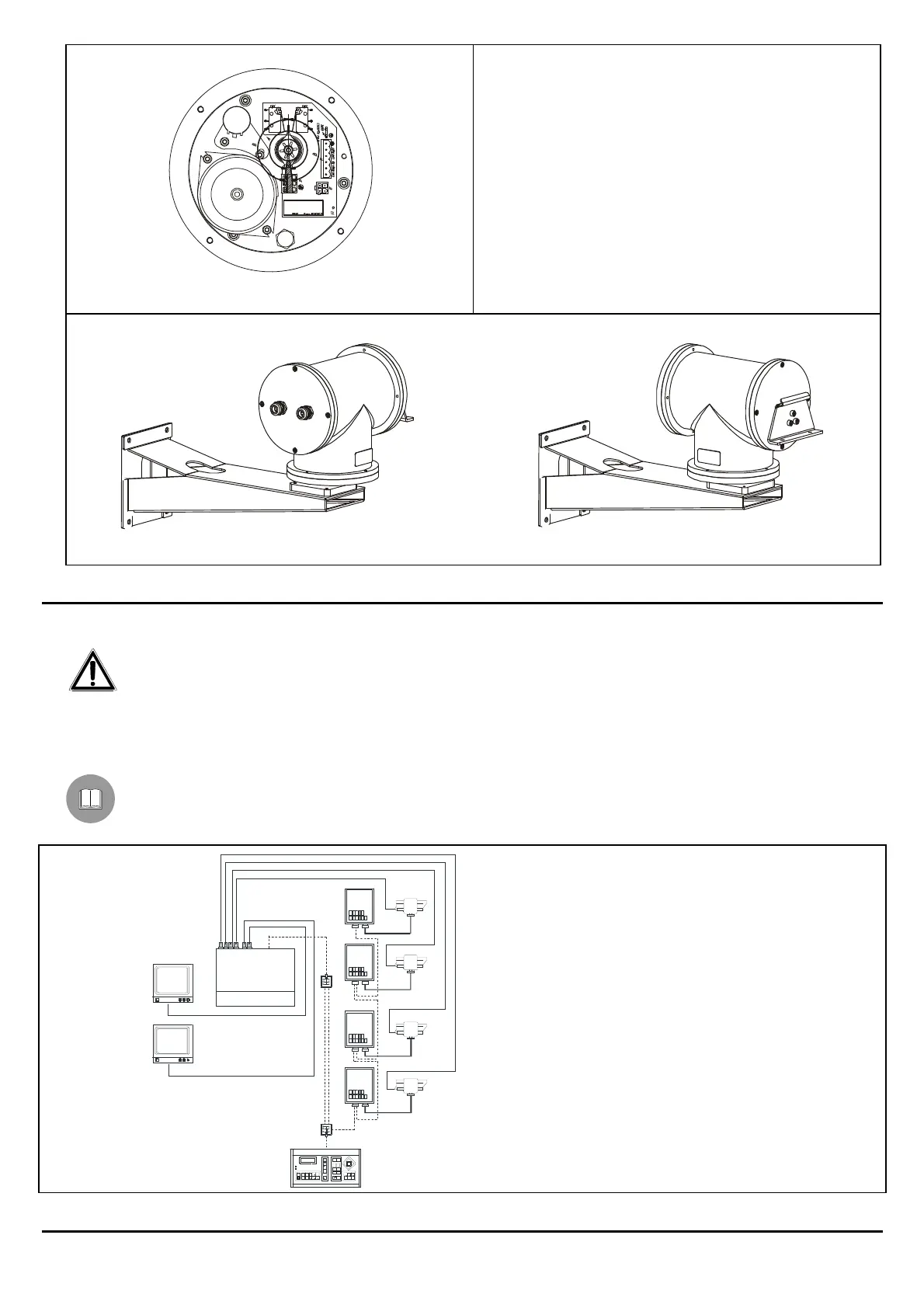

Стр. 5 MNVCNXPTH_1511_RU
Рис.5
Регулировка угла вращения поворотного
устройства:
Можно получить максимальный угол вращения
примерно A=350°. Это мёртвый угол, не покрытый
поворотным устройством, выделенный пунктиром
на рис.5.
В случае, если такой мёртвый угол находится
внутри желаемого поля отображения, необходимо
перевести кулачки в исходную конфигурацию, как
на рис.3, и повернуть положение
крепления
поворотного устройства на опорном кронштейне
(напр., рис. 6). Затем снова выполнить настройку,
как на рис. 4.
Рис. 6
Коннекторы и соединения
Процедура установки должна выполняться только квалифицированным техническим персоналом:
неправильное соединение различных периферийных устройств может привести к изоляции кнопочной
панели от остальной системы.
Пример установки
Оператор с несколькими мониторами с контролем серии поворотных устройств в каскадной конфигурации:
ИСПОЛЬЗУЕМЫЙ МАТЕРИАЛ
Кнопочная панель контроля:
1 кнопочная панель контроля
Управление видео:
1 видеоматрица
2 монитора
4 телекамеры
Управение телекамерой:
4 приёмника
4 поворотных устройства NXPTH
Матрица видео
Клавиатура
