Seite 5 MNVCNXPTH_1511_DE

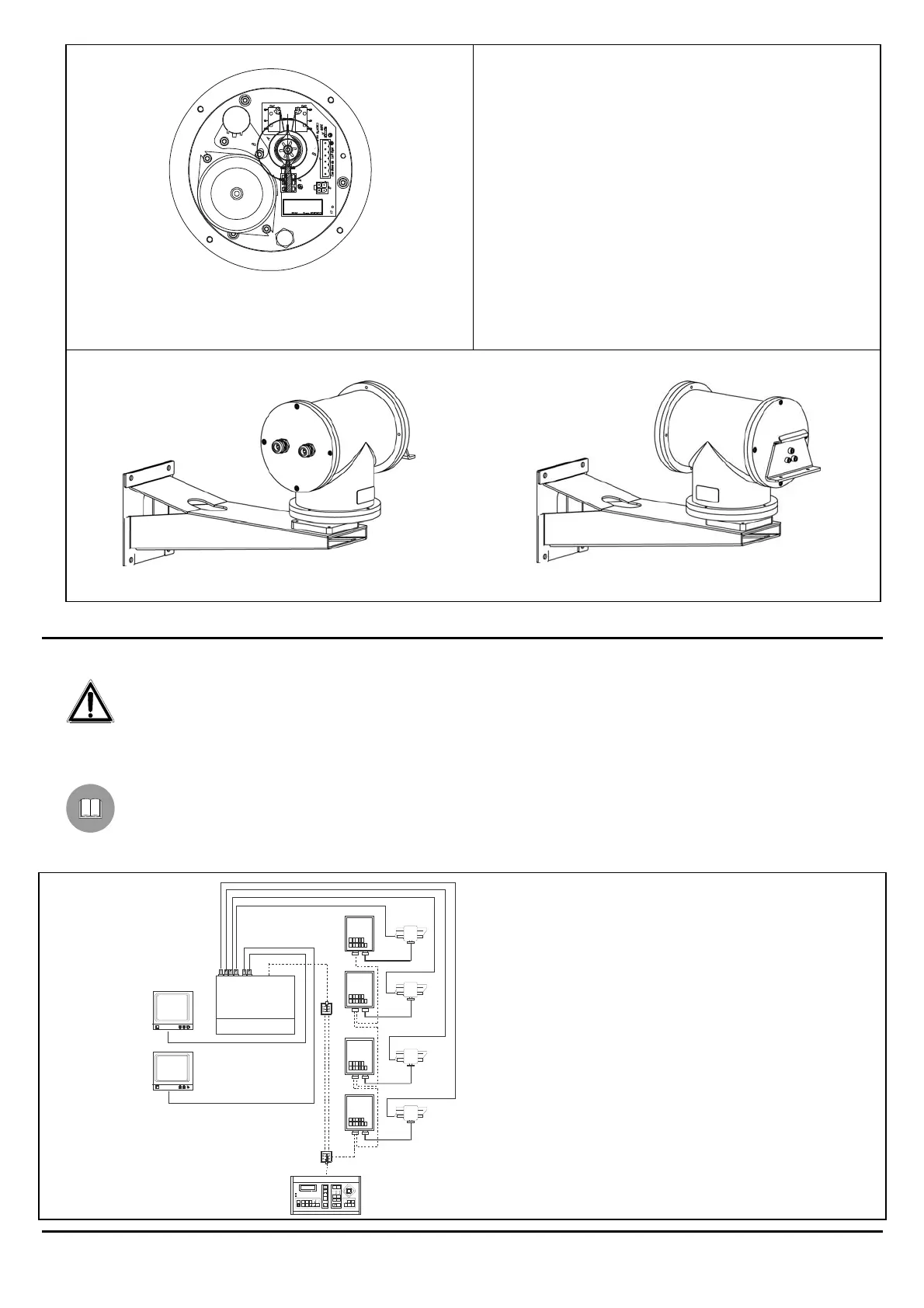

Abb.5
Einstellung des Drehwinkels beim Schwenk-
Neigekopf:
Möglich sind Drehwinkel bis zu etwa A=350°. Dabei
entsteht ein toter, also nicht von der Schwenk-Neige-
Einrichtung abgedeckter Winkel, der in Abb.5
schraffiert dargestellt ist.
Falls dieser Totwinkel innerhalb des gewünschten
Erfassungsbereiches liegt, müssen die Nocken in die
ursprüngliche Konfiguration (Abb.3) zurückgeführt
werden. Den Schwenk-Neige-Kopf auf dem
Haltebügel in einer gedrehten Stellung befestigen
(Bsp. Abb.6), dann die Einstellung nach Abb.4
wiederholen.
Abb.6
Verbinder und Anschlüsse
Die Installationsprozedur muß nur von Fachpersonal ausgeführt werden: ein falscher Anschluß der
verschiedenen Anschlußgeräte kann zur Isolierung der Tastatur vom übrigen System führen.
Installationsbeispiel
Ein Bediener mit mehreren Monitoren, mit Kontrolle einer Serie von Schwerkvorrichtungen in
Kaskadenkonfiguration
VERWENDETES MATERIAL
Bedienungstastatur:
1 Bedienungstastatur
Videoteil:
1 Video-Matrix
2 Monitoren
4 Fernsehkameras
Fernmessungsteil:
4 Empfänger
4 NXPTH Schwenkvorrichtungen
Bedienungstast
atur
Video-matrix
