Pag. 7 MNVCNXPTH_1511_FR
Raccordement de la Préselection au récepteur DTRX3
Où l’on doit agir : bornier J1 sur la carte du mouvement verticale de la tourelle tourelle (voir figure 2A) ou
connecteur 3+1 pôles (voir figure 2B), bornier de la préselection (voir manuel DTRX3)
Réglages: raccorder le bornier J1 en sortie de la tourelle au bornier de la préselection du récepteur DTRX3 selon le tableau suivant.

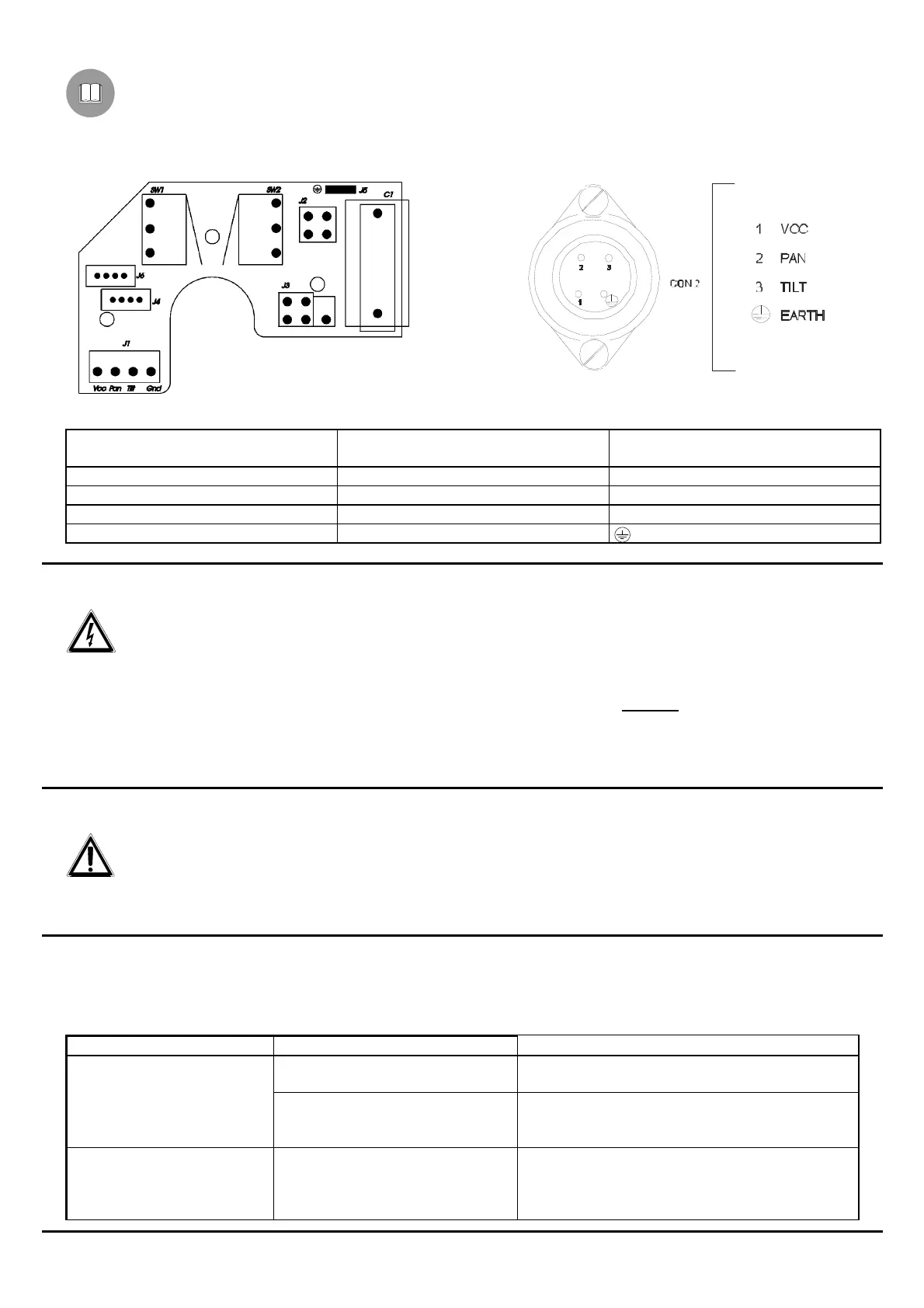

Fig. 2A Fig. 2B
Raccordement au récepteur
DTRX3
Borne J1 sur la tourelle Connecteur 3+1 pôles
VCC Vcc 1
PAN Pan 2
TILT Tilt 3
GND Gnd
Allumage et coupure
Avant d’alimenter l’appareil:
vérifier que le matériel fourni correspond aux spécifications requises, suivant les plaques des caractéristiques
techniques, en se rapportant au chapitre Caractéristiques techniques.
vérifier si la tourelle NXPTH et les autres composantes de l’installation sont fermées
afin d’éviter le contact direct
avec parties sous tension
vérifier si toutes les parties sont fixées de façon solide et fiable
vérifier si les sources d’alimentation et les câbles de raccordement sont aptes à supporter la consommation du système
Entretien
La tourelle NXPTH n’a pas besoin d’un entretien particulier.
On recommande de l’appuyer sur une base solide, en faisant attention que les câbles d’alimentation et de
raccordement ne gênent pas l’opérateur.
Résolution des problèmes
Bien que les tourelles NXPTH se caractérisent par une excellente fiabilité d’emploi, des problèmes peuvent se
produire en phase d’installation, de configuration ou pendant l’emploi.
Problème Cause éventuelle Solution
Le récepteur fonctionne, mais
la tourelle ne repond pas
Raccordements incorrects Contrôler les raccordements entre la tourelle et
l’unité de commande
La tension fournie par l’unité de
commande n’est pas celle
requise par la tourelle
Contrôler les caractéristiques techniques de
l’unité de commande et de la tourelle
La tourelle repond aux
commandes mais la
PRÉSELECTION ne
fonctionne pas
Raccordements incorrects Contrôler les raccordements entre la tourelle et
la prèselection dans le récepteur DTRX3
