Pag. 6 MNVCNXPTH_1511_FR
Câbles
Dans les exemples, des traits différents ont été employés pour indiquer des câbles à fonctions diversifiées:
câble vidéo:
coaxial RG 59 ou câble équivalent
câble multipolaire:
Déterminer le nombre final de câbles, suivant les indications ci-dessous:
6 fils pour le mouvement de la tourelle: droite, gauche, haut, bas, autopan, commun, terre
6 fils de commande pour objectif fonctionnant par inversion de polarité (objectif, focus, iris)
4 fils de commande pour objectif fonctionnant par fil commun (objectif, focus, iris)
2 fils pour l’auxiliaire
4 fils pour la fonction de préselection
Note: on conseille l’emploi de câbles multipolaires différents pour les fonctions en basse tension et haute tension.
Section conseillée de minimum: 0,56 mm.² (AWG 20) pour fils en haute tension (tourelle)
0,34 mm.² (AWG 22) pour fils en basse tension (objectif, auxiliaire)
Attention! Le câble multipolaire du preset ne doit pas être le même utilisé pour la tourelle.

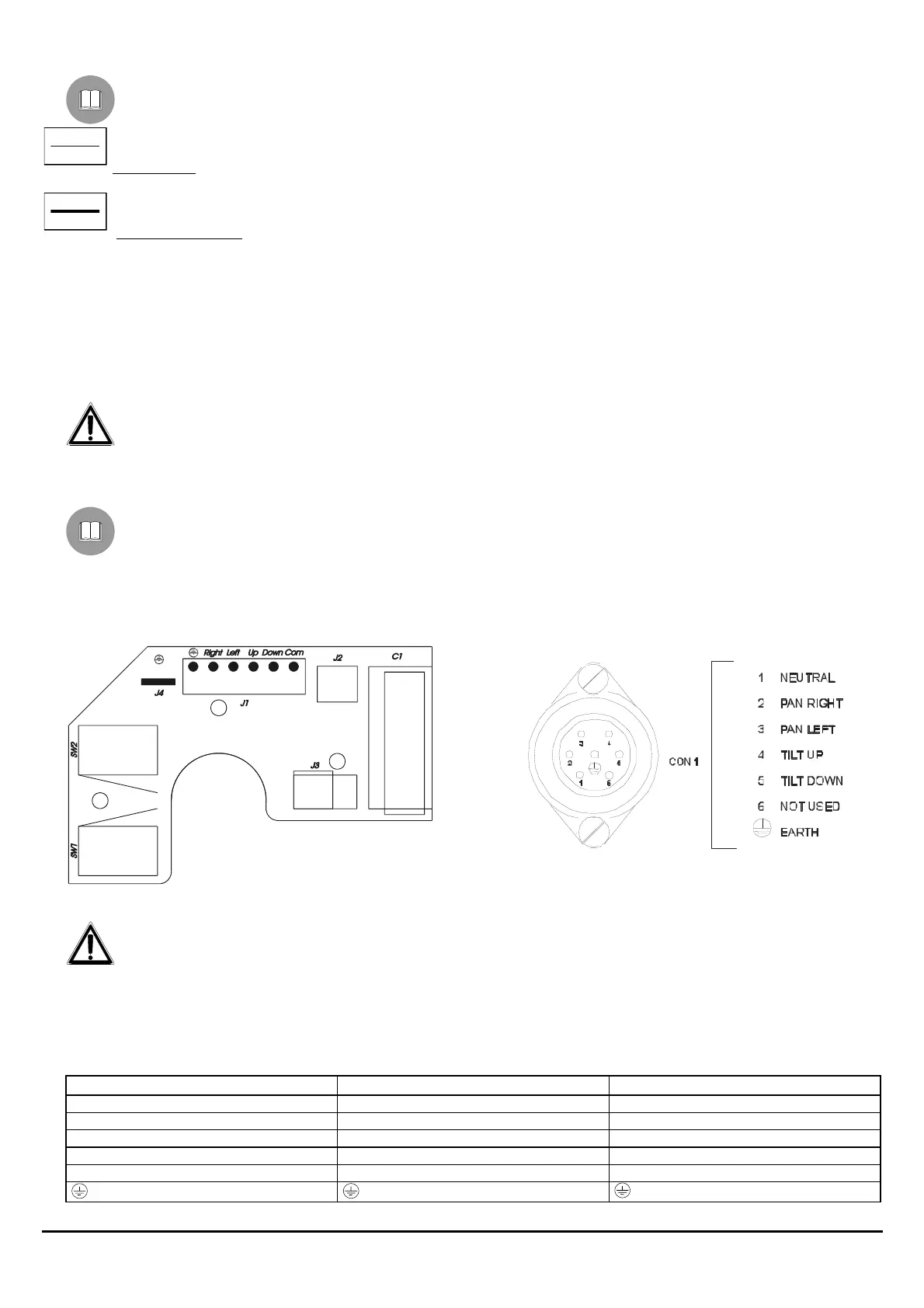

Raccordement de la tourelle aux unités de commande
Dans la figure suivante, identifier le bornier J1 sur la carte du mouvement horizontal pour le raccordement de
la tourelle aux unités de commande:
Raccordement de la tourelle au récepteur DTRX3/DTMRX2
Fig. 1A Fig. 1B
ATTENTION: avant d’effectuer les raccordements, vérifier si la tension en sortie du récepteur correspond à la
tension de la tourelle (Se rapporter aux caractéristiques de la tourelle et au manuel DTRX3/DTMRX2).
Où l’on doit agir : plaque à bornes J1 sur la carte infèrieure de la tourelle (voir figure 1A) ou connecteur 6+1 pôles (voir
figure 1B), plaque à bornes du récepteur (voir manuel DTRX3/DTMRX2)
Réglages: raccorder la plaque à bornes J1 de la tourelle à celle du récepteur selon le tableau suivant
Raccordement au récepteur Borne J1 (tourelle) Connecteur avec 6+1 pôles
COM Com 1
DOWN Down 2
UP Up 3
RIGHT Right 4
LETF Left 5
EARTH
