Réglage des tourelles NXPTH
ATTENTION: Ne pas forcer manellement l’orientation horizontale ou verticale sous peine de deteriorer le
mecanisme de la tourelle et annuler la garantie.

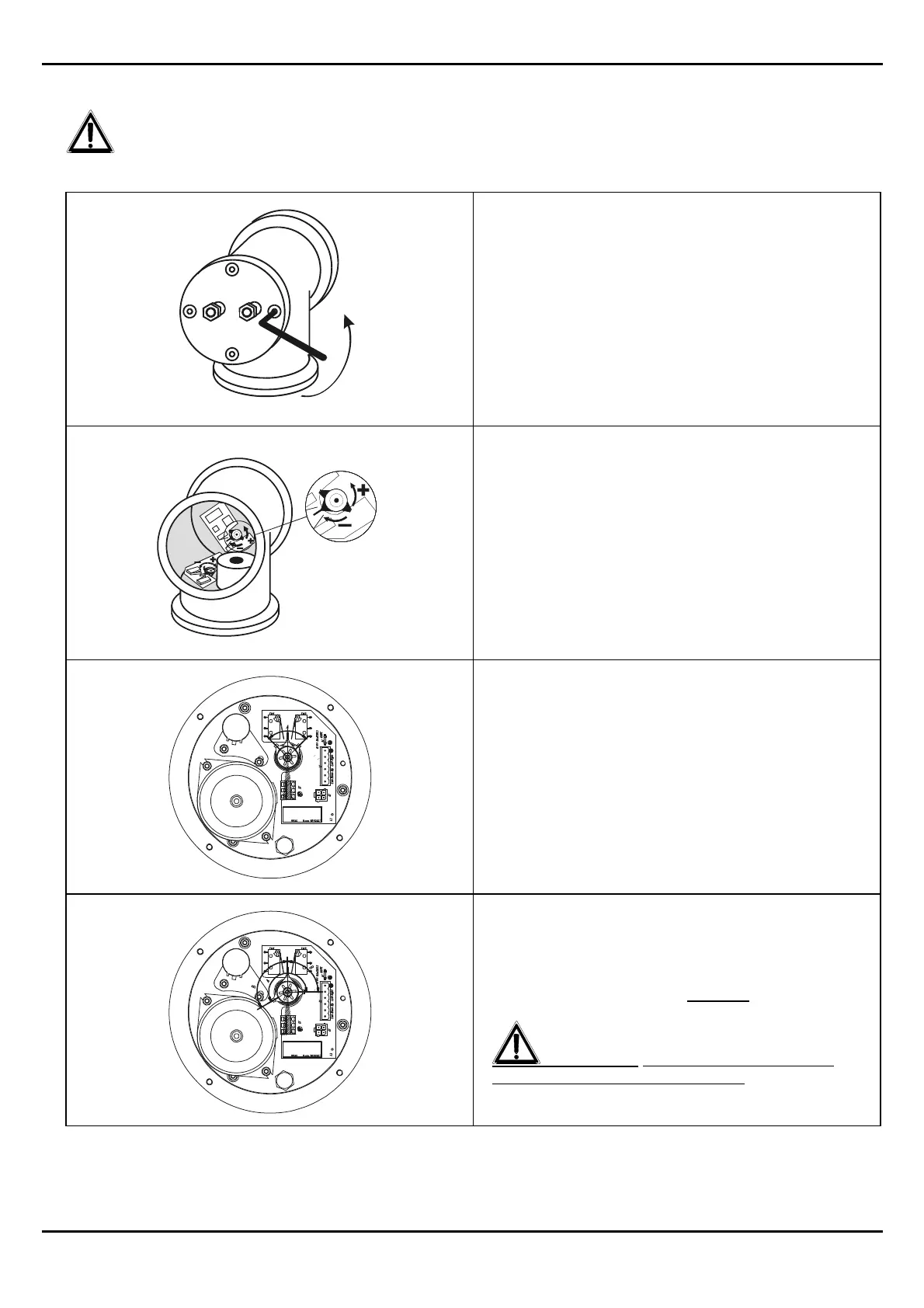

Fig.1
Dévisser les 4 vis du couvercle et ouvrir la tourelle.
Fig.2
Identifier les cames pour le réglage de la course
verticale et horizontale
Régler l’ouverture des cames selon l’angle désiré, en
les forçant légèrement (il n’y a pas besoin d’outils,
c’est un mouvement à friction)
Fig.3
Réglage effectué en usine de l'angle de rotation
tourelle:
Les cames de fin de course sont réglées de façon
symétrique par rapport au centre des micro-
interrupteurs avec un angle d'environ A = 90°.
Fig.4
Réglage de l'angle de rotation tourelle :
Chacune des cames de fin de course peut être
déplacée selon un angle maximal
B = 180° par
rapport au centre des micro-interrupteurs.
ATTENTION: un angle B>180° entraînera
l'endommagement du potentiomètre.
