Manuale di istruzioni - Italiano - IT
7MNVCNTW_2222_IT

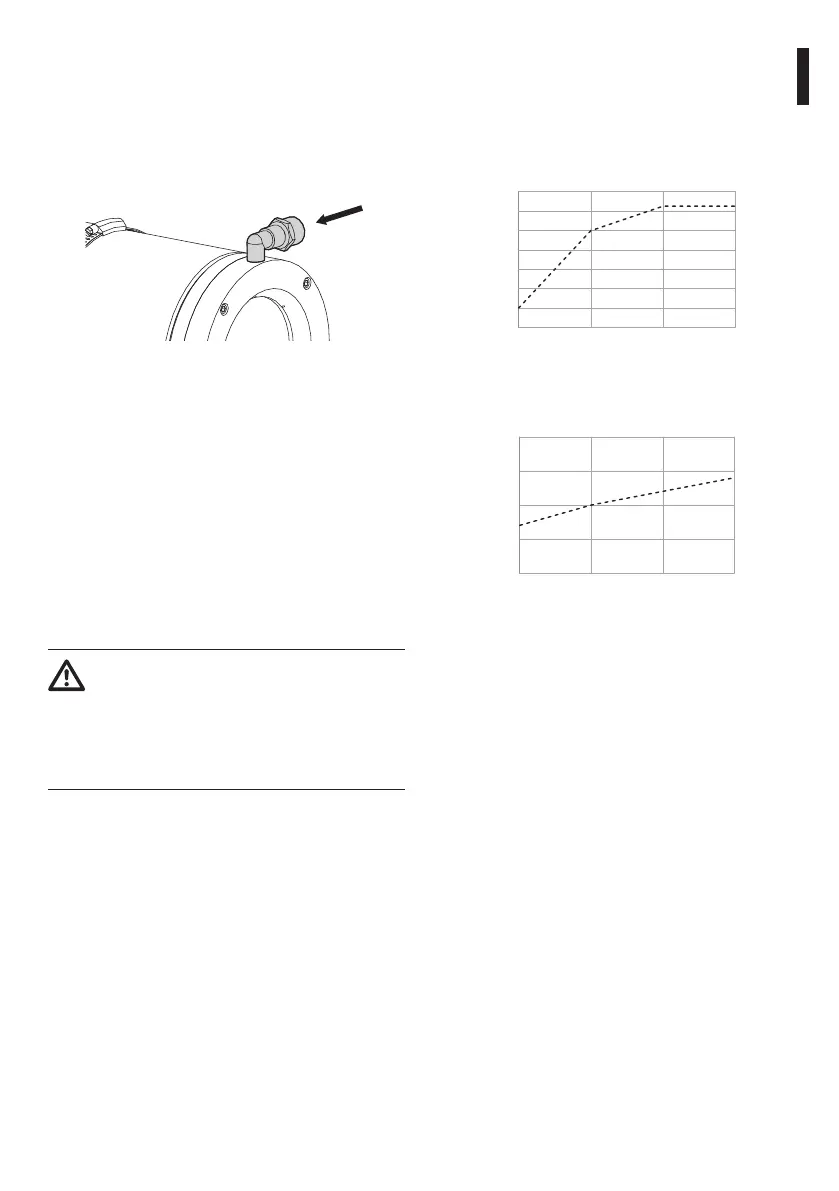

6.6 Flangia anteriore con barriera
d'aria
La flangia con barriera d'aria è dotata di un raccordo
filettato 1/4”Gas e di una riduzione da 1/2”Gas a
1/4”Gas. A tale raccordo deve essere connesso il
circuito d’aria compressa fornita da un compressore.
Fig. 5
6.6.1 Portate e pressioni d'aria
suggerite
A monte della custodia si raccomanda di installare:
• Manometro.
• Valvola di regolazione.
• Gruppo filtri opzionale per la pulizia dell’aria
compressa (NXFIGRU2, filtrazione 0.1μm).
Ciò consente di:
• Conoscere e regolare la pressione da fornire alla
barriera d’aria.
• Effettuare una manutenzione più semplice.
Valori troppo elevati di pressione possono
causare la rottura della finestra. Attenersi
scrupolosamente ai valori massimi sotto
elencati:
• Pressione d’impianto: 4bar max
• Pressione minima consigliata: 2bar
A titolo esemplificativo, di seguito sono riportati
i grafici pressione impianto-pressione uscita
e pressione impianto-portata d'aria utili per il
dimensionamento del compressore. Tutti i valori
devono essere considerati come puramente
indicativi.
0
0.4
0.2
0.6
0.8
1
1.2
1.4
1 2 3 4
Pressione impianto (bar)
Pressione uscita (bar)
Fig. 6
0
1
0
1 2 3 4
10
5
15
20
Pressione impianto (bar)
Portata d’aria (m³/h)
Fig. 7
