IT - Italiano - Manuale di istruzioni
6 MNVCNTW_2222_IT
6.5 Circuito di raffreddamento
La custodia è dotata di un raccordo d’entrata e uno
d’uscita del circuito di raffreddamento entrambi
filettati 1/2”Gas.
Le esigenze di installazione e di smaltimento
del calore impongono di adattare la posizione
dei raccordi di ingresso e uscita del circuito
di raffreddamento in funzione della specifica
situazione.
I due raccordi per il collegamento del circuito di
raffreddamento posti in prossimità della flangia
anteriore (01) e posteriore (02) possono essere
utilizzati indistintamente per l’ingresso o l’uscita del
fluido di raffreddamento.
Se necessario, è inoltre possibile ruotare la custodia
rispetto alla sua base di fissaggio allentando le due
fascette di fissaggio (03).

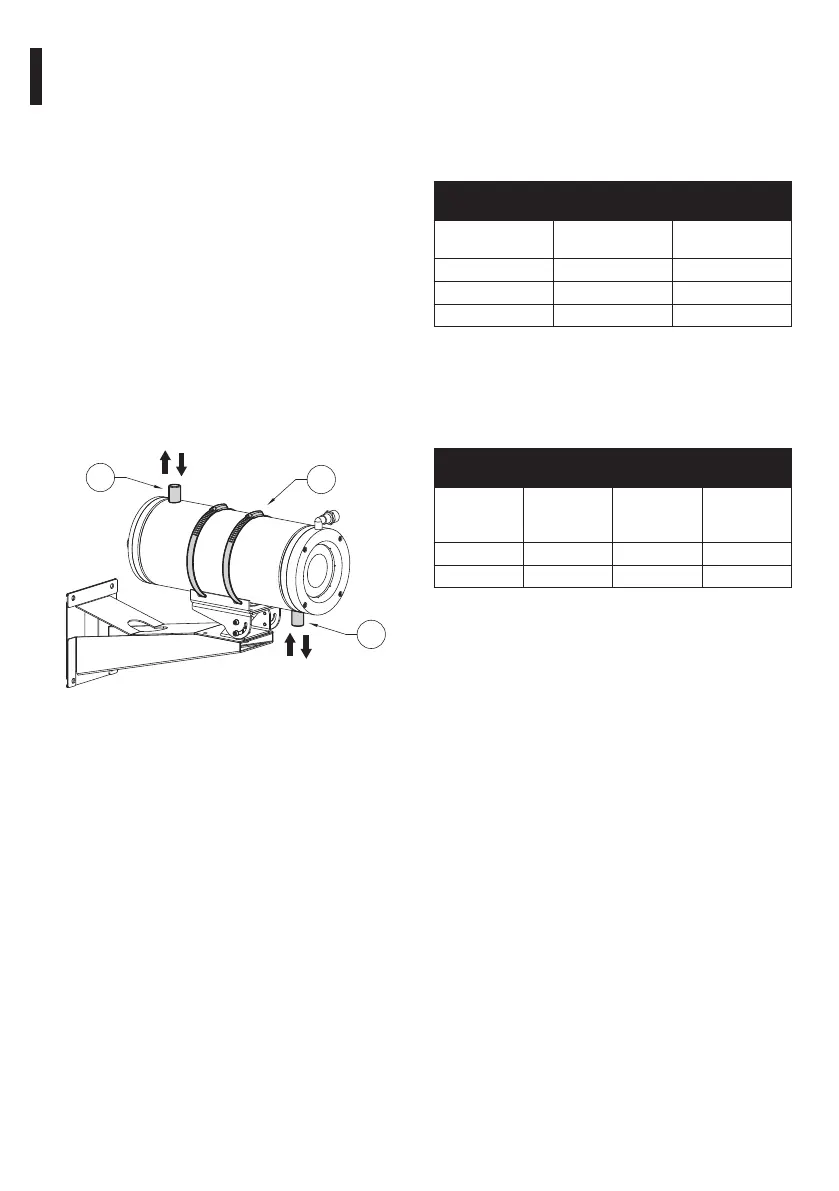

01
02
03
OUT/IN
IN/OUT
Fig. 4
6.5.1 Esempi di dimensionamento
dell'impianto
I seguenti dati sperimentali si riferiscono all’utilizzo
di acqua come liquido di raffreddamento, con una
temperatura all'ingresso della custodia di 20°C e una
temperatura ambiente massima di 400°C.
CIRCUITO DI RAFFREDDAMENTO AD ACQUA CON ACQUA IN
INGRESSO A UNA TEMPERATURA DI 20°C
T ambiente
(°C)
Portata acqua
(l/min)
T interna custodia
(°C)
200 2 32
300 2.2 41
400 6.5 44
Tab. 1
I seguenti dati sperimentali si riferiscono al
raffreddamento con aria, con una temperatura
all'ingresso della custodia di 17°C e una temperatura
ambiente massima di 80°C.
CIRCUITO DI RAFFREDDAMENTO AD ARIA CON ARIA IN INGRESSO
A UNA TEMPERATURA DI 17°C
T ambiente
(°C)
Pressione
aria
(bar)
Portata aria
(m³/h)
T interna
custodia
(°C)
80 1 10 45
80 2 15 35
Tab. 2
