Manuale di istruzioni - Italiano - IT
5MNVCNTW_2222_IT
6 Installazione

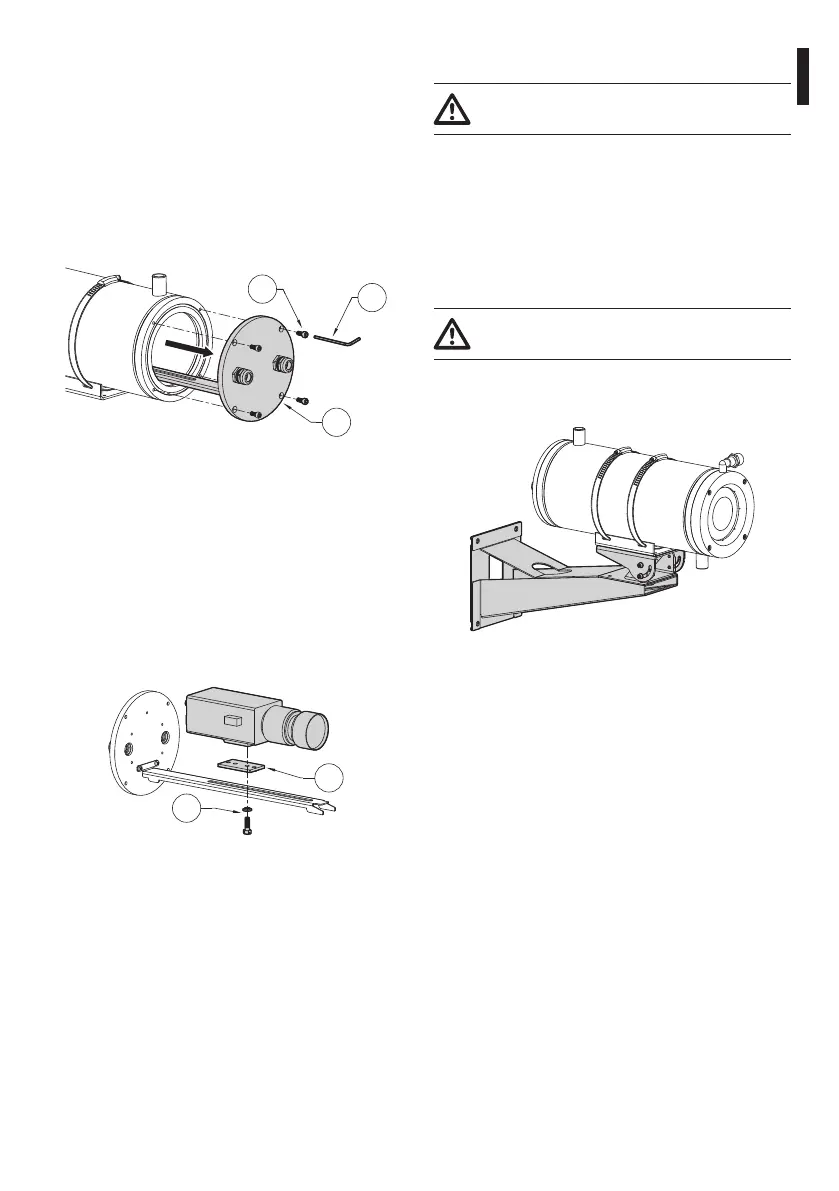

6.1 Apertura della custodia
Svitare le viti (01) poste sulla flangia posteriore (02)
utilizzando la chiave esagonale (03) in dotazione.
Sfilare il fondo della custodia prestando attenzione
che la guarnizione rimanga in sede.
Così facendo sarà possibile accedere all'interno della
custodia senza smontarla dalla staffa di sostegno.
01
02
03
Fig. 1
6.2 Installazione della telecamera
Aprire la custodia come descritto nel relativo
capitolo (6.1 Apertura della custodia, pagina 5).
Montare la telecamera sulla slitta utilizzando il
distanziale isolante (01), la vite da 1/4” e la rondella
(02) in dotazione. Se necessario utilizzare i distanziali
per posizionare nel modo corretto telecamera ed
ottica.
02
01
Fig. 2
Inserire i cavi attraverso i pressacavi ed eseguire le
connessioni elettriche necessarie. Assicurarsi che i
pressacavi siano fissati saldamente.
6.3 Chiusura della custodia
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 4Nm.
Al termine delle operazioni di installazione e
cablaggio richiudere il prodotto.
Prestare attenzione a non danneggiare la
guarnizione di tenuta.
Assicurarsi che la guarnizione sia correttamente
inserita nella propria sede.
6.4 Installazione della custodia
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 4Nm.
Fissare la custodia sulla staffa utilizzando le viti
fornite in dotazione.
Fig. 3
