Manuale di istruzioni - Italiano - IT
7MNVCHTG_2222_IT

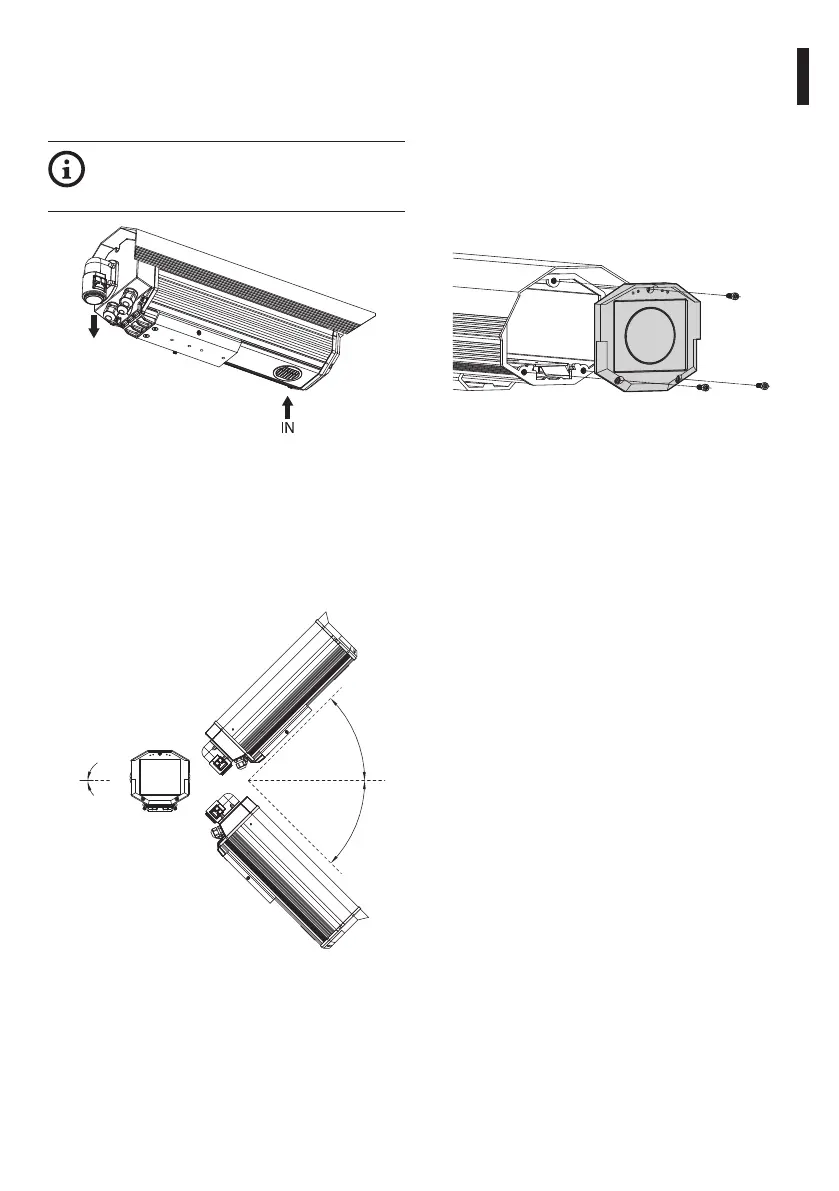

6.5 Installazione della versione
con doppio filtro per ricambio
dell'aria
Durante l'installazione prestare attenzione
all'orientamento delle alette del filtro di
ingresso dell'aria.
OUT
Fig. 4
Al fine di garantire il grado di protezione, installare
la custodia al supporto rispettando i limiti di
inclinazione riportati in figura.
A seconda dell'angolo di inclinazione della custodia,
l'orientamento delle alette del filtro deve prevenire
la penetrazione di acqua in caso di pioggia.
0˚
45°
45°
Fig. 5 Massima inclinazione dell'asse trasversale: 0°.
Massima inclinazione dell'asse longitudinale: ±45°.
6.6 Sacchetto disidratante
Estrarre il sacchetto disidratante dalla confezione e
inserirlo nel prodotto.
6.7 Sostituzione della finestra in
germanio
Svitare le viti di fissaggio della finestra frontale
utilizzando la chiave esagonale in dotazione.
Rimuovere la finestra e posizionare il ricambio,
facendo attenzione che la guarnizione rimanga in
sede. Richiudere la custodia utilizzando le viti di
fissaggio precedentemente rimosse.
Fig. 6
