Bedienungsanleitung - Deutsch - DE
7MNVCHOV32_2222_DE

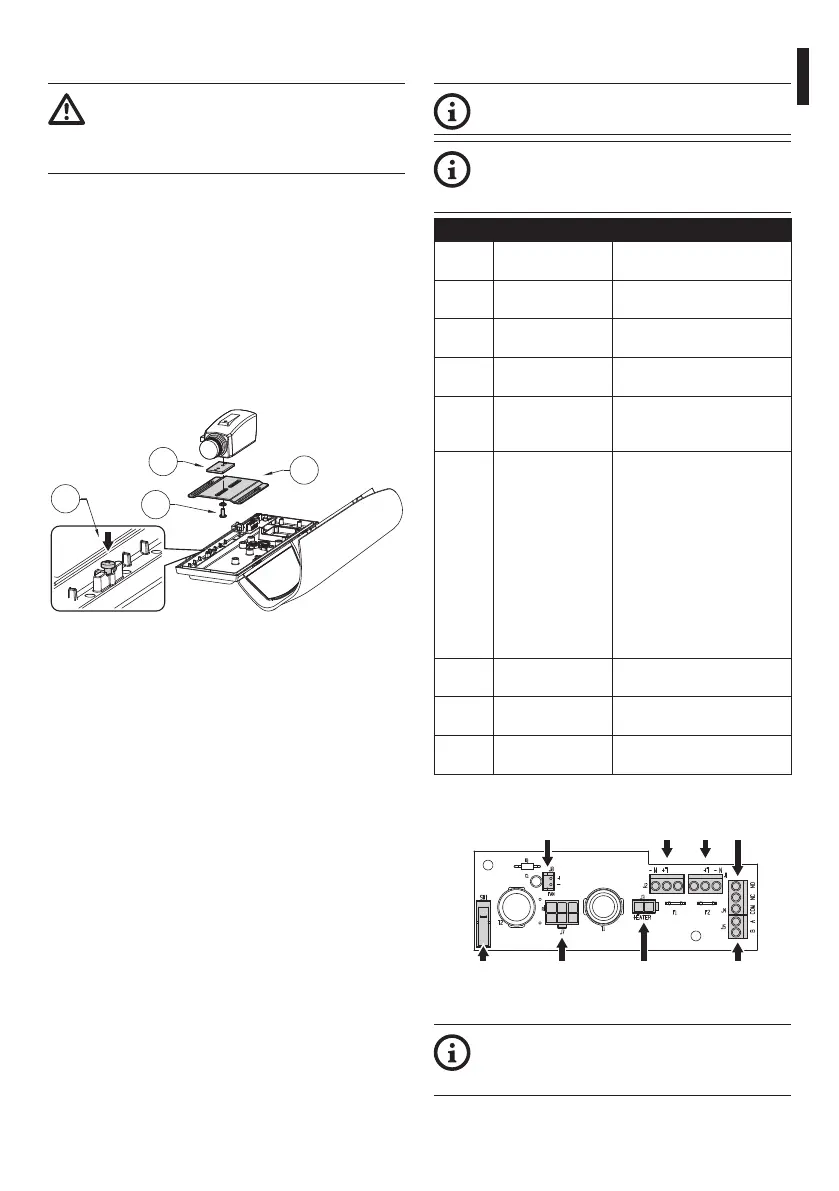

6.2 Installation der Kamera
Die Stromversorgung muss über die
Karte erfolgen, die im Lieferumfang des
Geräts enthalten ist. Prüfen, dass die
Spannungswerte angemessen sind.
Das Gehäuse nach der Erläuterung im zugehörigen
Kapitel öffnen (6.1 Öffnen des Gehäuses, Seite 6).
Die Befestigungsschrauben teilweise lösen (01).
Nun den Innerschlitten (02) soweit gleiten lassen, bis
seine Bohrungen mit den Befestigungsschrauben
übereinstimmen.
Befestigen Sie die Kamera mit der 1/4"-Schraube
(03). Falls erforderlich, kommen die mitgelieferten
Distanzstücke zum Einsatz, um Kamera und Optik
korrekt unterzubringen. (04).
01
03
02
03
Abb. 2
Den internen Schlitten wieder an Ort und Stelle
bringen und die zuvor gelockerten Schrauben
festziehen.
Die Schutzummantelung der Leiter entfernen
und die Leiter an die Klemme anschließen (J5, 6.3
Beschreibung der Platine, Seite 7).
Die Leiter des Kabels für die Versorgung der
Kamera müssen in Klemmennähe fest miteinander
mit einem Kabelbinder verbunden werden. Die
Versorgungskabel von den Signalkabeln getrennt
halten.
6.3 Beschreibung der Platine
Die Abbildung kann von der tatsächlichen
Karte abweichen.
Je nach Geräteausführung verfügt die
Karte möglicherweise nicht über alle
Funktionen.
BESCHREIBUNG DER PLATINE
Verbin-
der
Funktion Anmerkungen
J1 Platinenversorgung
(V
IN)
J2 Hilfsausgang (VOUT) Dezelfde spanning toegepast
op J1
J3 Heizungsversor
-
gung
J4
Kontakte des
Öffnungsschutzschal-
ters
Alleen bepaalde modellen
J5 Kameraversorgung
(V
OUT)
Afhankelijk van het model van
de voedingseenheid hebben
de twee connectoren een
verschillend gebruik.
Indien gevoed in 12 vdc-
connector A overeenkomt met
polariteit +, terwijl connector B
overeenkomt met polariteit - .
Als de stekkers A en B worden
gevoed via 24 vac, zijn ze
gelijkwaardig en komen ze
overeen met de spanning Vac.
J7
Verbinder für
Netzteil/Überbrückung
Jumper alleen aanwezig in
geventileerde modellen
J8 Stromversorgung
des Lüfters
SW1 Öffnungssicherer
Switch
Alleen bepaalde modellen
Tab. 1
J1 J4J2J8
J7SW1 J3
J5
Abb. 3
Nennquerschnitt der verwendeten Kabel:
von 0.2mm² (24AWG) bis zu 2.5mm²
(13AWG).
