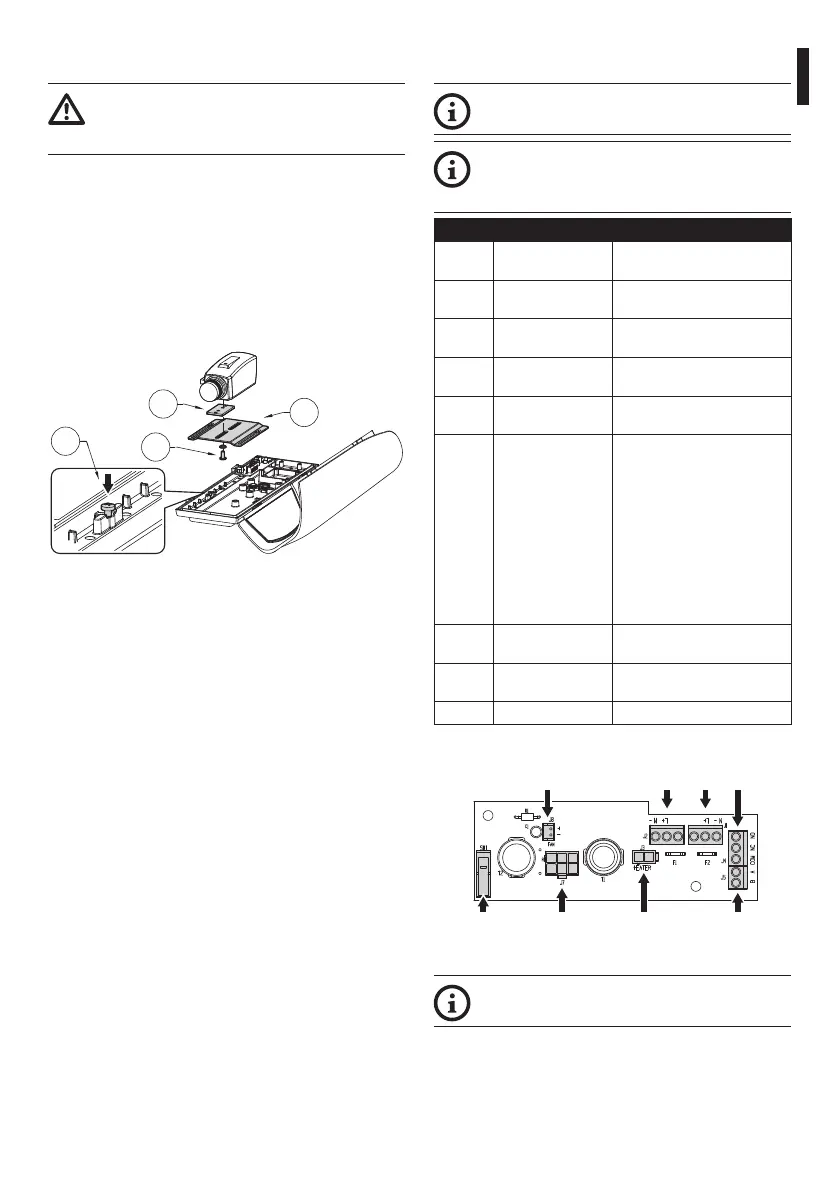

6.2 Installazione della telecamera
L'alimentazione può essere fornita dalla
scheda in dotazione al prodotto. Accertarsi
che i valori di tensione siano adeguati.
Aprire la custodia come descritto nel relativo
capitolo (6.1 Apertura della custodia, pagina 6).
Svitare parzialmente le viti di fissaggio (01).
Rimuovere la slitta interna (02) facendola scorrere
fino a fare coincidere i fori con le viti di fissaggio.
Fissare la telecamera con la vite da 1/4" (03). Per
collocare nel modo corretto la telecamera e l'ottica,
se necessario, utilizzare i distanziali in dotazione (04).
01
03
02
03
Fig. 2
Riposizionare la slitta interna serrando le viti
precedentemente allentate.
Togliere la guaina di protezione dei conduttori
e collegarli al morsetto (J5, 6.3 Descrizione della
scheda, pagina 7).
I conduttori del cavo di alimentazione della
telecamera devono essere fissati tra loro con una
fascetta in prossimità del morsetto. Tenere separati i
cavi di alimentazione da quelli di segnale.
6.3 Descrizione della scheda
L'aspetto della scheda potrebbe differire
da quello illlustrato.
La scheda, a seconda della versione del
prodotto, potrebbe non essere dotata di
tutte le funzionalità.
DESCRIZIONE DELLA SCHEDA
Connet-
tore
Funzione Note
J1 Alimentazione della
scheda (V
IN)
J2 Uscita ausiliaria
(VOUT)
Stessa tensione applicata su J1
J3 Alimentazione del
riscaldamento
J4 Contatti dello
switch antiapertura
Solo alcuni modelli
J5 Alimentazione della
telecamera (V
OUT)
In base al modello di alimenta-
zione i due connettori hanno
uso differente.
Se alimentata in 12Vdc il
connettore A corrisponde alla
polarità +, mentre il connettore
B corrisponde alla polarità - .
Se alimentata in 24Vac i con-
nettori A e B sono equivalenti
e corrispondono alla tensione
Vac.
J7
Connettore per
alimentatore/ponticello
Ponticello presente solo nei
modelli ventilati
J8 Alimentazione del
ventilatore
SW1 Switch antiapertura Solo alcuni modelli
Tab. 1
J1 J4J2J8
J7SW1 J3
J5
Fig. 3
Sezione nominale dei cavi utilizzabili: da
0.2mm² (24AWG) fino a 2.5mm² (13AWG).
