RU - Русский - Руководство по эксплуатации
8 MNVCHGV_2222_RU

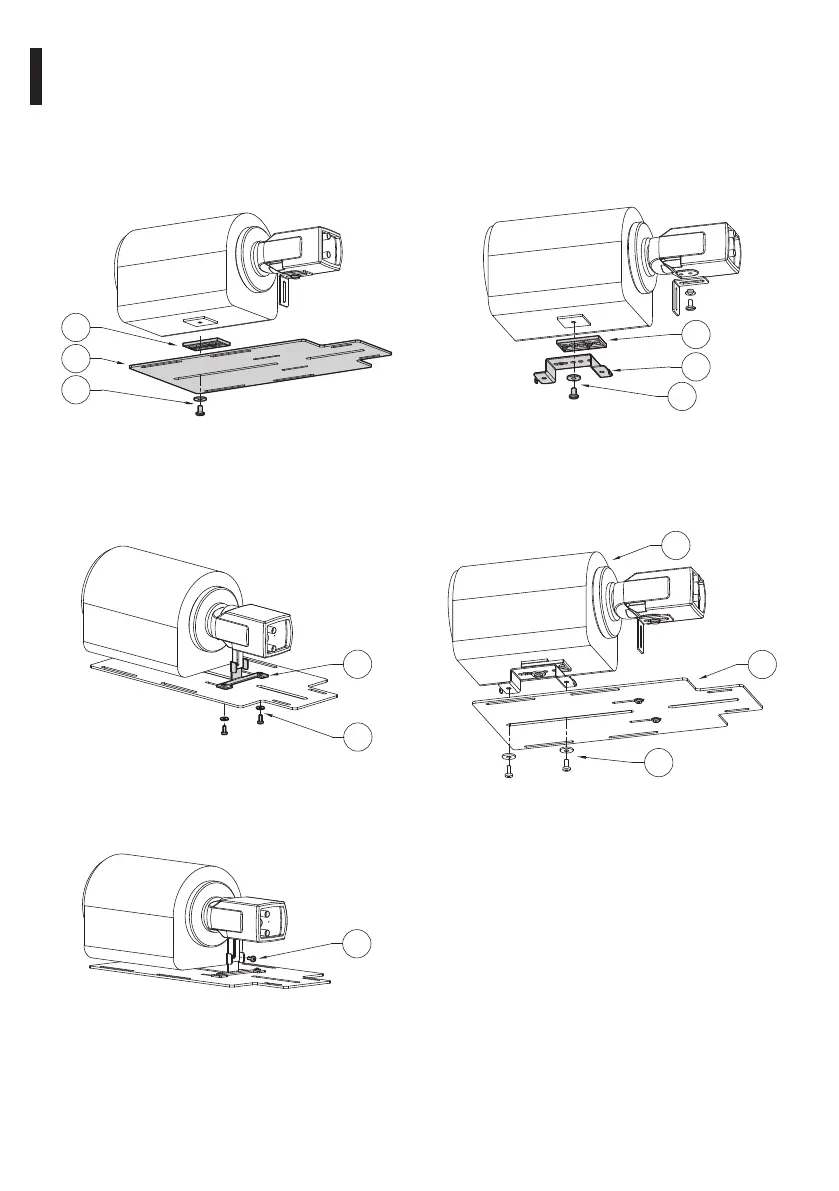

Разместите объектив на направляющей (02),
поместив между ними пластиковую прокладку
(01). Закрепите все детали, используя нейлоновую
шайбу и винт 1/4" (03).
При необходимости используйте
дополнительные прокладки, чтобы правильно
разместить камеру и объектив.
01
02
03
Рис. 7
Закрепите алюминиевую пластину (01)
на направляющей с помощью винтов и
соответствующих шайб (02).
01
02
Рис. 8
Закрепите L-образный кронштейн, используя
винт (01).
01
Рис. 9
6.5.1 Использование распорки H-20
Можно установить распорку H-20 (02). Закрепите
камеру и L-образный кронштейн (6.5 Крепление
объектива и камеры, страница 7). Вставьте
пластиковую прокладку (01) необходимой
толщины и закрепите ее с помощью шайбы и
винта (03).
02
03
01
Рис. 10
Расположите объектив с распоркой (01)
на салазках (02) и закрепите с помощью
прилагаемых шайб и винтов (03).
03
01
02
Рис. 11
Закончите установку, как показано на рисунках (
Рис. 8, страница 8 e Рис. 9, страница 8).
