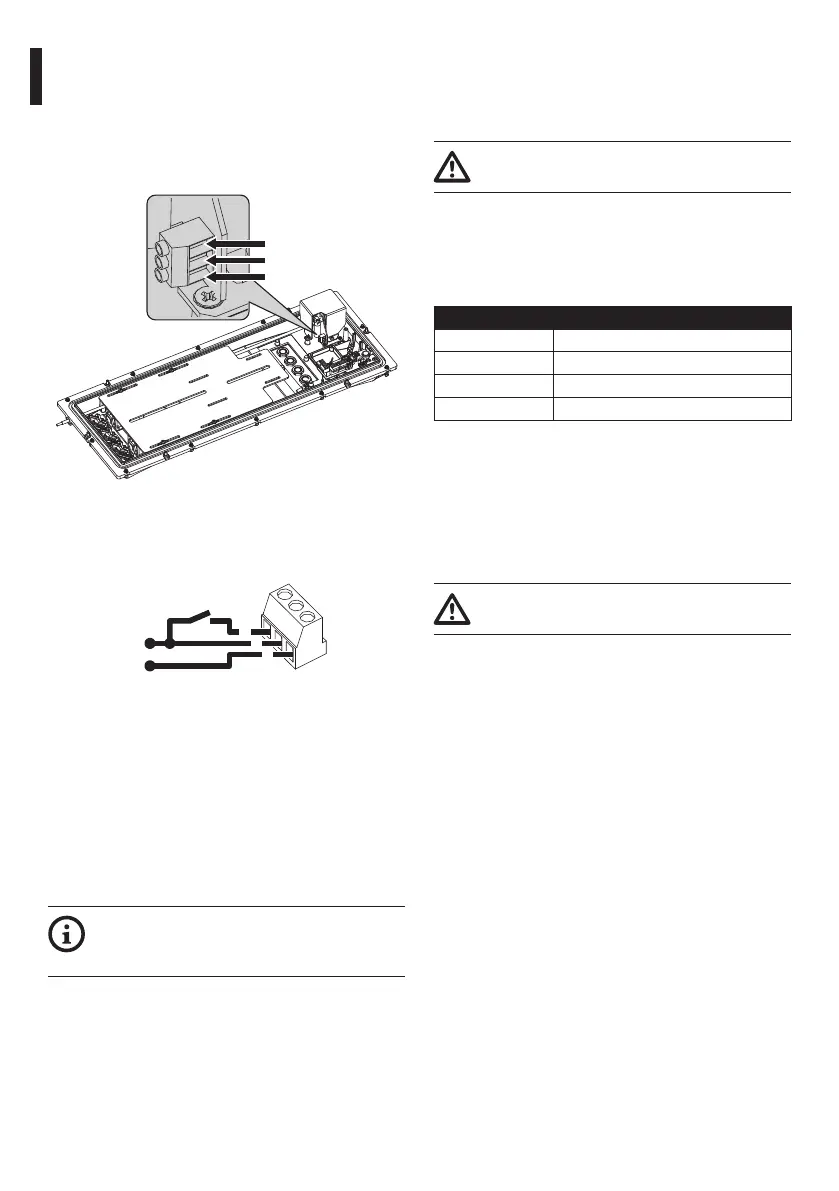

DE - Deutsch - Bedienungsanleitung
12 MNVCHGV_2222_DE
6.10 Anschluss des
Scheibenwischers
Das Gehäuse nach der Erläuterung im zugehörigen
Kapitel öffnen (6.3 Öffnen des Gehäuses, Seite 7).
Die Klemme der Wischerplatine ausfindig machen.
C
S
P
Abb. 21
Die Karte des Scheibenwischers wie in der
Abbildung gezeigt an das Stromnetz anschließen.
P
S
C
L
N
~
Abb. 22
Wenn die Taste gedrückt wird, wird der
Scheibenwischer eingeschaltet. Beim Loslassen
des Knopfes wird das Scheibenwischerblatt in die
Ruhestellung geführt.
Steht ein Empfänger mit der Steuerungsfunktion
Wiper zur Verfügung, müssen die Klemmen SW,
PER und COM - in dieser Reihenfolge - mit den
Endstücken S, P und C der Platine verbunden
werden.
Nennquerschnitt der verwendeten Kabel:
von 0.2mm² (24AWG) bis zu 2.5mm²
(13AWG).
6.11 Anschluss der
Hinweisvorrichtung Öffnung
Gehäuse
Arbeitsspannung Schalter: max. 30Vac
oder max. 60Vdc
Auf der Steckerplatte die Klemme für den
Öffnungsschutzschalter ausmachen (Kontakte
Öffnungsschutzschalter, Abb. 20, Seite 11).
Die Anschlüsse nach den Angaben in der Tabelle
vornehmen.
ANSCHLUSS ÖFFNUNGSSCHUTZSCHALTER
Kontakt Beschreibung
COM Gemeinsamer Kontakt Schalter
NC Kontakt normalerweise geschlossen
NO Kontakt normalerweise offen
Tab. 2
6.12 Trockenmittelbeutel
Nehmen Sie den Trockenmittel- Salzbeutel aus
seiner Verpackung und setzen Sie ihn in der Produkt.
6.13 Schließen des Gehäuses
Auf die Befestigung achten.
Anzugsdrehmoment: 1.6Nm
Machen Sie das Gehäuse mit dem
entgegengesetzten Bedienungsverfahren zu (6.3
Öffnen des Gehäuses, Seite 7).
