Bedienungsanleitung - Deutsch - DE
11MNVCHGV_2222_DE

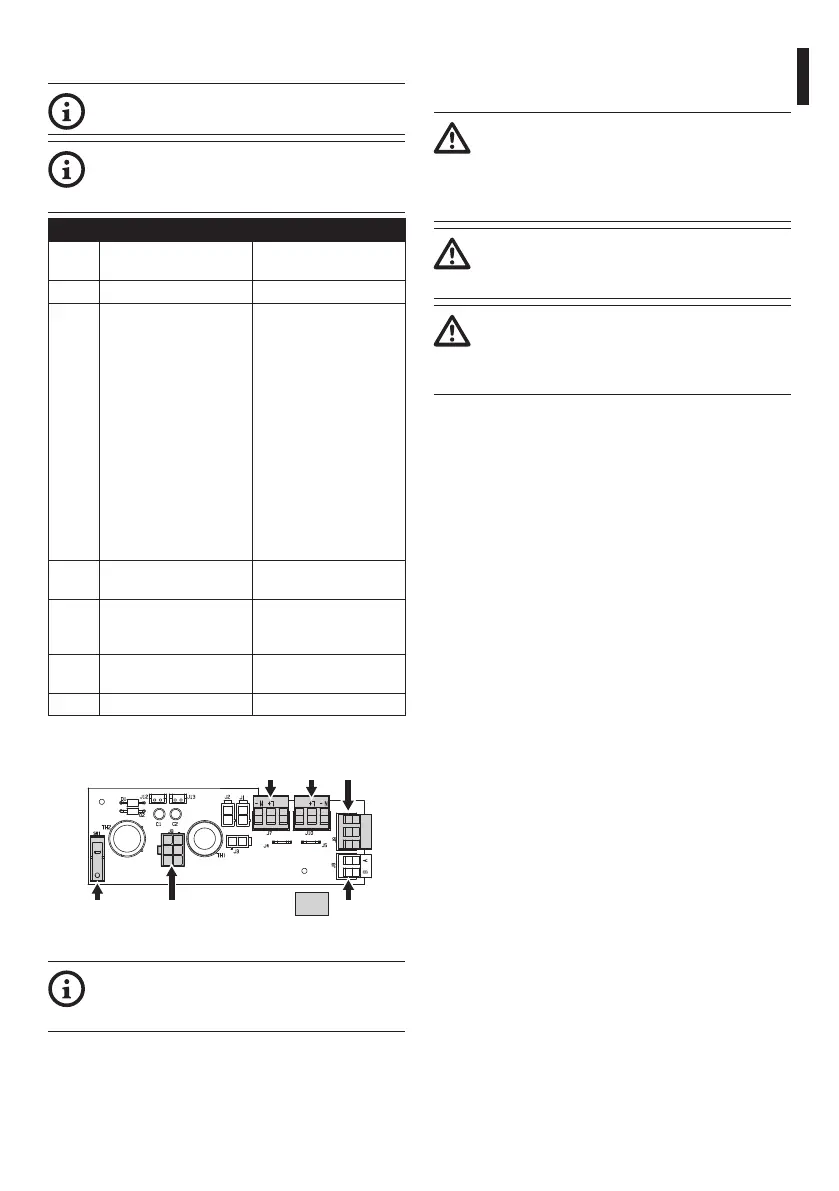

6.8 Beschreibung der Platine
Die Abbildung kann von der tatsächlichen
Karte abweichen.
Je nach Geräteausführung verfügt die
Karte möglicherweise nicht über alle
Funktionen.
BESCHREIBUNG DER PLATINE
Ver-
binder
Funktion Anmerkungen
J6 Kameraversorgung (V
OUT)
J7 Platinenversorgung (VIN) Afhankelijk van het model
van de voedingseenheid
hebben de twee connec-
toren een verschillend
gebruik.
Indien gevoed in 12 vdc-
connector A overeenkomt
met polariteit +, terwijl
connector B overeenkomt
met polariteit - .
Als de stekkers A en B
worden gevoed via 24 vac,
zijn ze gelijkwaardig en
komen ze overeen met de
spanning Vac.
J8 Steckverbinder für
Netzteil / Drahtbrücke
J9 Kontakte
Öffnungsschutzschalter
(SW1)
Jumper alleen aanwezig
in geventileerde modellen
J10 Hilfsausgang (V
OUT) Dezelfde spanning toege-
past op J7
SW1 Öffnungsschutzschalter Alleen bepaalde modellen
Tab. 1
J9
J6 J8 SW1
J7 J10
Abb. 20
Nennquerschnitt der verwendeten Kabel:
von 0.2mm² (24AWG) bis zu 2.5mm²
(13AWG).
6.9 Anschluss der
Stromversorgung
ACHTUNG! Der verwendete Kabeltyp muss
mit dem vorgesehenen Einsatz kompatibel
sein. An die geltenden nationalen
Vorschriften in Bezug auf elektrische
Installationen halten.
Den Erdungsschutzleiter an die
zugehörige Stromversorgungsklemme
anschließen.
Das Erdungskabel muss um etwa 10mm
länger sein, als die anderen beiden Kabel,
um das ungewollte Lösen durch Ziehen
des Kabels zu verhindern.
Die Kabel in das Gehäuse mittels der
Kabeldurchführungen einführen. Die
Kabelverschraubungen eignen sich für Leiter
mit Durchmesser zwischen 5mm und 10mm. Der
Kabelabschnitt im Gehäuse muss ausreichend lang
sein, damit der Anschluss möglich ist. Ziehen Sie die
Kabelverschraubungen in geeigneter Weisefest.
Die Leiter an die Klemme anschließen
(Platinenversorgung, 6.8 Beschreibung der Platine,
Seite 11).
