DE - Deutsch - Bedienungsanleitung
8 MNVCHGV_2222_DE

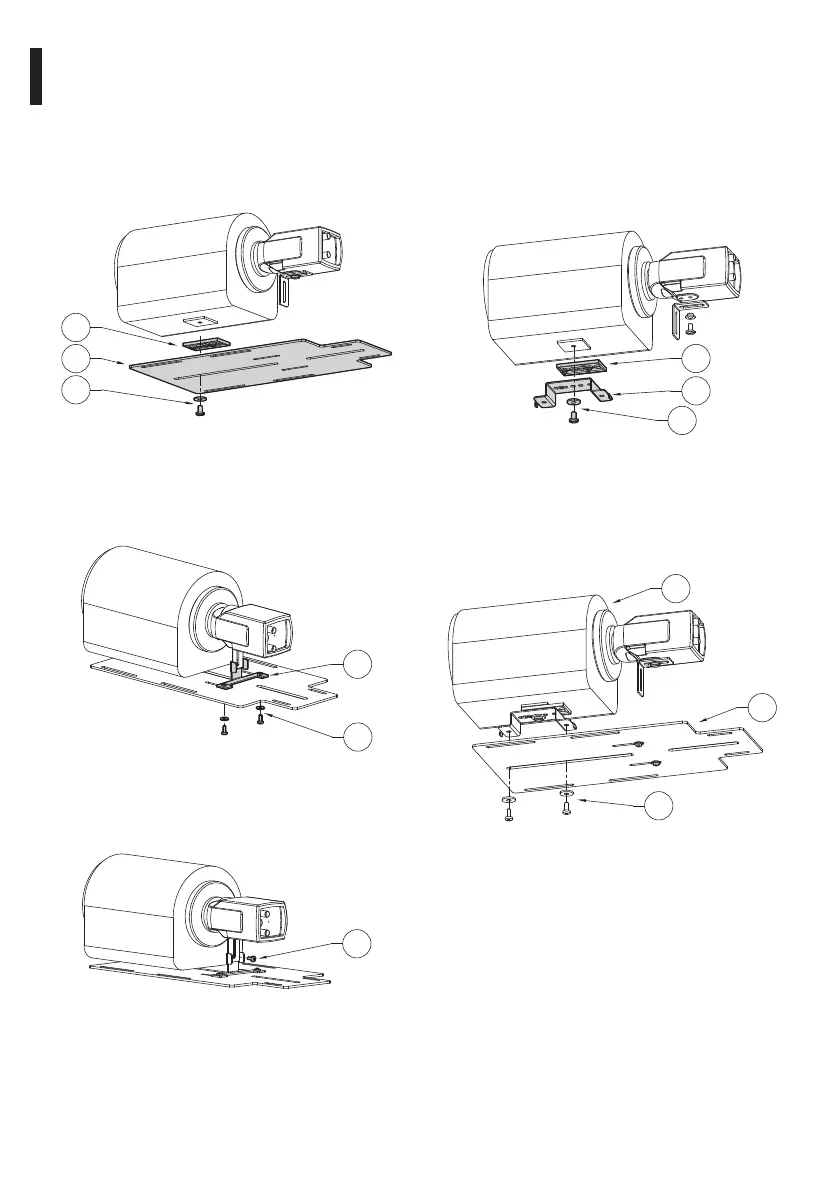

Die Optik auf dem Schlitten (02) positionieren. Dabei
den Abstandhalter aus Plastik zwischenlegen (01).
Alles mit der Unterlegscheibe aus Nylon und der
1/4"-Schraube (03) befestigen.
Falls erforderlich, zur korrekten Positionierung von
Kamera und Optik die zusätzlich vorhandenen
Abstandhalter benutzen.
01
02
03
Abb. 7
Die Aluminiumplatte (01) mit den Schrauben und
den zugehörigen Unterlegscheiben (02) auf dem
Schlitten befestigen.
01
02
Abb. 8
Den Bügel in L-Form mit der Schraube (01)
befestigen.
01
Abb. 9
6.5.1 Verwendung des Abstandsstücks
H-20
Ein Abstandsstück H-20 (02) kann befestigt werden.
Die Kamera und den Bügel in L-Form befestigen (
6.5 Befestigung der Optik und der Kamera, Seite 7).
Legen Sie einen Abstandhalter aus Plastik (01) in der
gewünschten Dicke dazwischen und befestigen Sie
ihn mit Unterlegscheibe und Schraube (03).
02
03
01
Abb. 10
Die Optik mit dem Abstandsstück (01) am Schlitten
(02) positionieren und mit den im Lieferumfang
enthaltenen Unterlegscheiben und Schrauben (03)
befestigen.
03
01
02
Abb. 11
Die Befestigung wie in den Bildern gezeigt beenden
(Abb. 8, Seite 8 e Abb. 9, Seite 8).
