FR - Français - Manuel d’instructions
12 MNVCHGV_2222_FR
6.10 Branchement de l'essuie-
glace
Ouvrir le caisson selon la description dans le chapitre
correspondant (6.3 Ouverture du caisson, page 7).

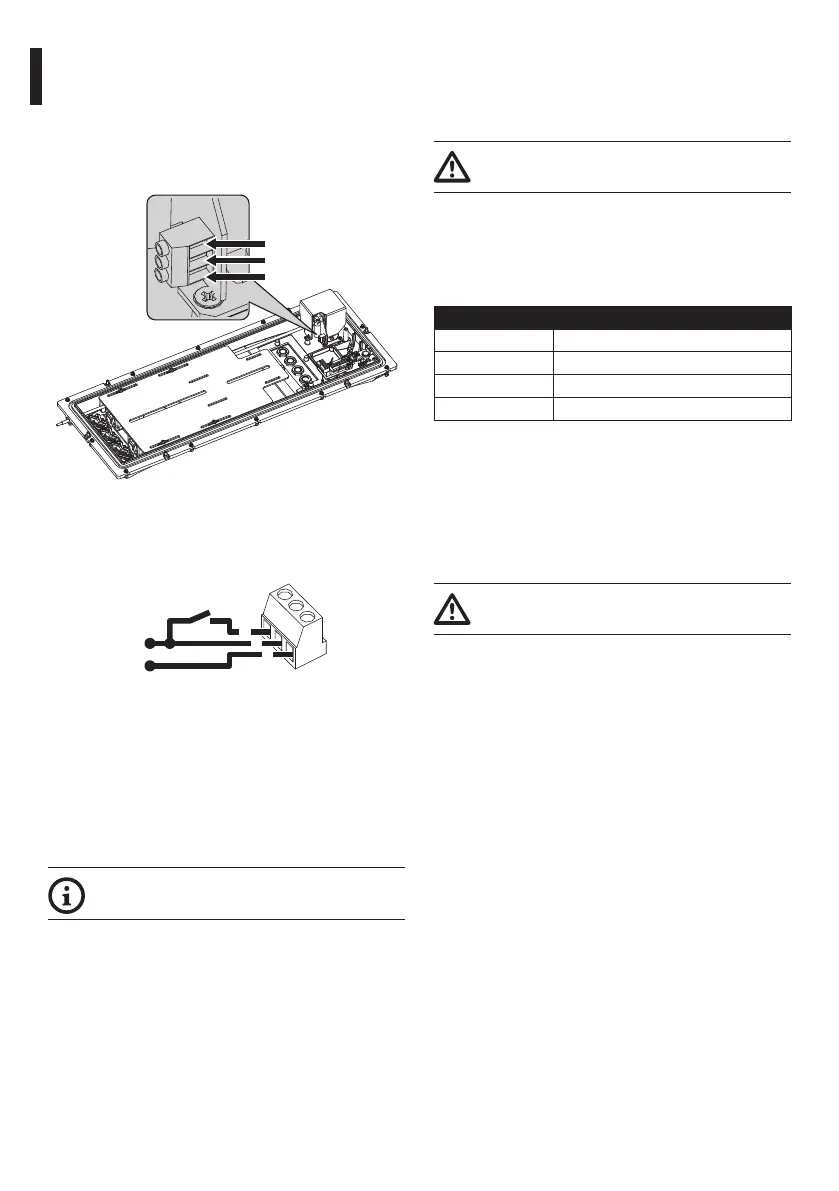

Identifier la borne de la carte de l'essui-glace.
C
S
P
Fig. 21
Brancher la carte de l'essuie-glace au réseau
d'alimentation selon la figure.
P
S
C
L
N
~
Fig. 22
En pressant le bouton on active l'essuie-glace. En
relâchant le bouton-poussoir, la brosse de l’essuie-
glace se mettra en position de repos.
Si l’on dispose d’un récepteur ayant la fonction de
commande Wiper, brancher les bornes SW, PER et
COM respectivement aux terminaux S, P et C de la
carte.
Section nominale des câbles utilisés: de
0.2mm² (24AWG) jusqu'à 2.5mm² (13AWG).
6.11 Raccordement du dispositif
d'indication de l'ouverture du
caisson
Tension de travail interrupteur : 30Vac
max. ou 60Vdc max.
Identifiez sur la fiche la borne de l'interrupteur anti-
ouverture (contacts interrupteur anti-ouverture, Fig.
20, page 11).
Effectuer les branchements selon ce qui est décrit
dans le tableau.
RACCORDEMENT INTERRUPTEUR ANTIOUVERTURE
Contact Description
COM Contact commun interrupteur
NC Contact normalement fermé
NO Contact normalement ouvert
Tab. 2
6.12 Sachet déshydratant
Prenez le sachet de sel desséchant de son emballage
et le placer dans le produit.
6.13 Fermeture du caisson
Faire attention pendant la fixation. Couple
de serrage: 1.6Nm
Fermer le caisson en repetant au contraire les
operations (6.3 Ouverture du caisson, page 7).
