FR - Français - Manuel d’instructions
8 MNVCHGV_2222_FR

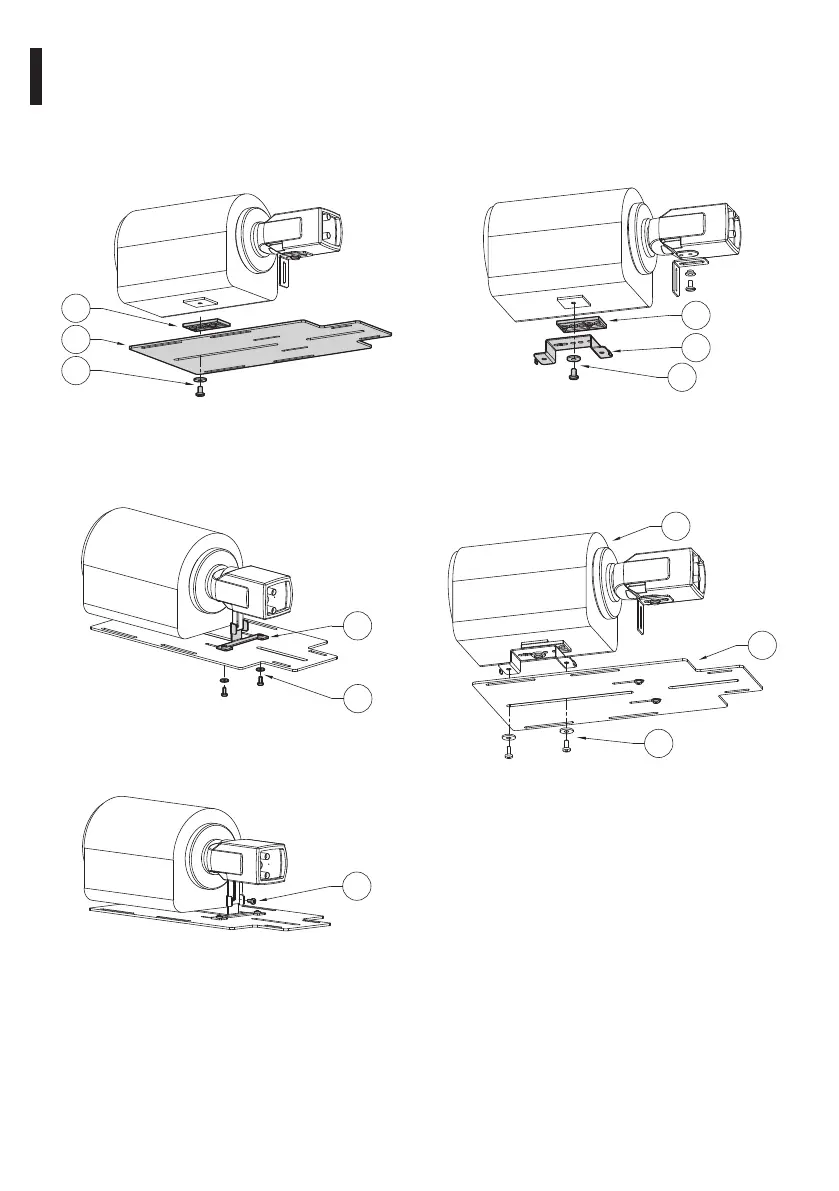

Positionner l’optique sur la glissière (02) en
intercalant l’entretoise en plastique (01). Fixez le tout
avec la rondelle en nylon et la vis à 1/4" (03).
Si nécessaire, utiliser les entretoises supplémentaires
pour positionner correctement la caméra et
l’optique.
01
02
03
Fig. 7
Fixer la plaque en aluminium (01) sur la glissière au
moyen des vis et de leurs rondelles (02).
01
02
Fig. 8
Fixez la petite bride en L avec la vis (01).
01
Fig. 9
6.5.1 Utilisation de l'entretoise H-20
Il est possible de fixer une entretoise H-20 (02). Fixez
la caméra et la petite bride en L (6.5 Fixation de
l'optique et de la caméra, page 7). Interposer une
entretoise en plastique (01) de l’épaisseur requise et
le fixer avec rondelle et vis (03).
02
03
01
Fig. 10
Positionnez l'optique avec l'entretoise (01) sur la
glissière (02) et fixez-la à l'aide des rondelles et des
vis (03) fournies.
03
01
02
Fig. 11
Terminer le fixage comme reprèsentè dans les
images (Fig. 8, page 8 e Fig. 9, page 8).
