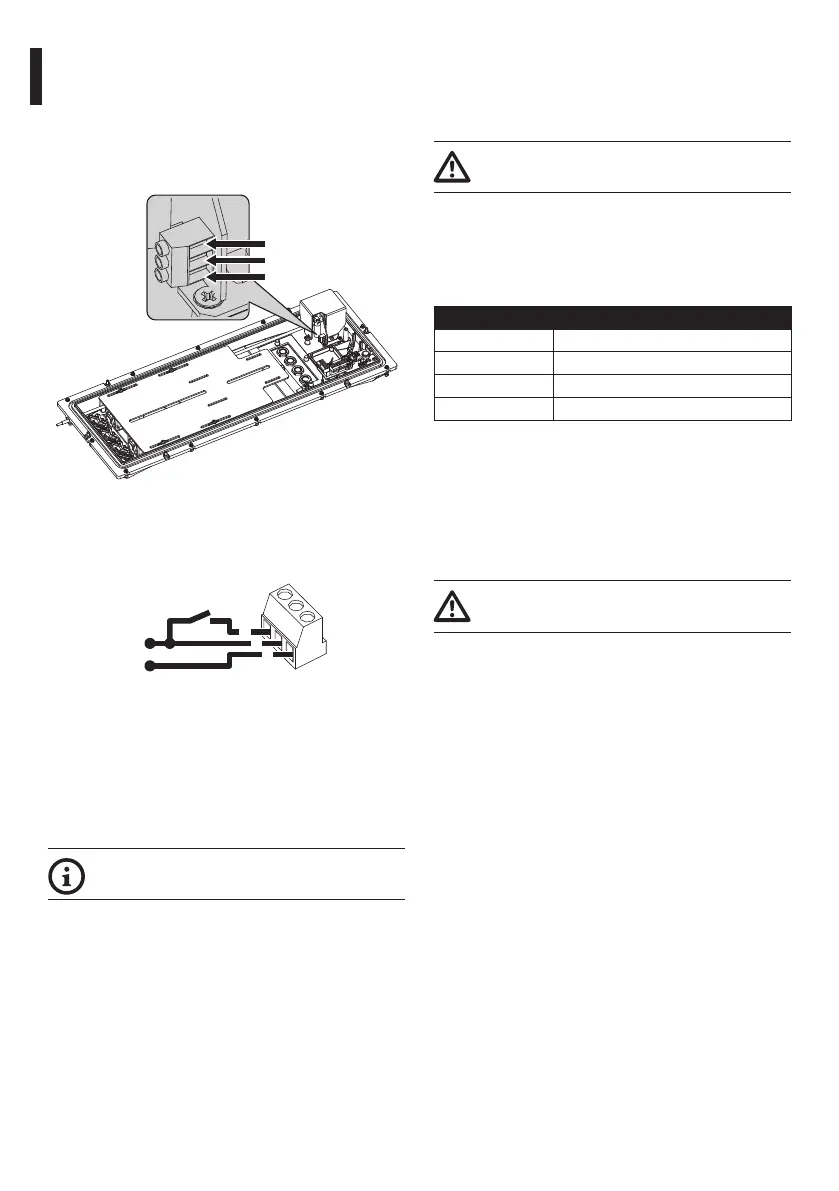

IT - Italiano - Manuale di istruzioni
12 MNVCHGV_2222_IT
6.10 Collegamento del
tergicristallo
Aprire la custodia come descritto nel relativo
capitolo (6.3 Apertura della custodia, pagina 7).
Individuare il morsetto della scheda tergicristallo.
C
S
P
Fig. 21
Collegare la scheda del tergicristallo alla rete di
alimentazione come illustrato in figura.
P
S
C
L
N
~
Fig. 22
Premendo il pulsante si attiva il tergicristallo.
Rilasciando il pulsante la spazzola del tergicristallo si
porta in posizione di riposo.
Nel caso si disponga di un ricevitore con funzione di
comando Wiper, collegare i morsetti SW, PER e COM
rispettivamente ai terminali S, P e C della scheda.
Sezione nominale dei cavi utilizzabili: da
0.2mm² (24AWG) fino a 2.5mm² (13AWG).
6.11 Collegamento del
dispositivo di segnalazione
apertura custodia
Tensione di lavoro interruttore: 30Vac max
oppure 60Vdc max.
Identificare sulla scheda il morsetto dell'interruttore
antiapertura (contatti interruttore antiapertura, Fig.
20, pagina 11).
Effettuare i collegamenti secondo quanto descritto
nella tabella.
COLLEGAMENTO INTERRUTTORE ANTIAPERTURA
Contatto Descrizione
COM Contatto comune interruttore
NC Contatto normalmente chiuso
NO Contatto normalmente aperto
Tab. 2
6.12 Sacchetto disidratante
Estrarre il sacchetto disidratante dalla confezione e
inserirlo nel prodotto.
6.13 Chiusura della custodia
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 1.6Nm
Chiudere la custodia seguendo il procedimento
inverso (6.3 Apertura della custodia, pagina 7).
