IT - Italiano - Manuale di istruzioni
6 MNVCHEG_2222_IT

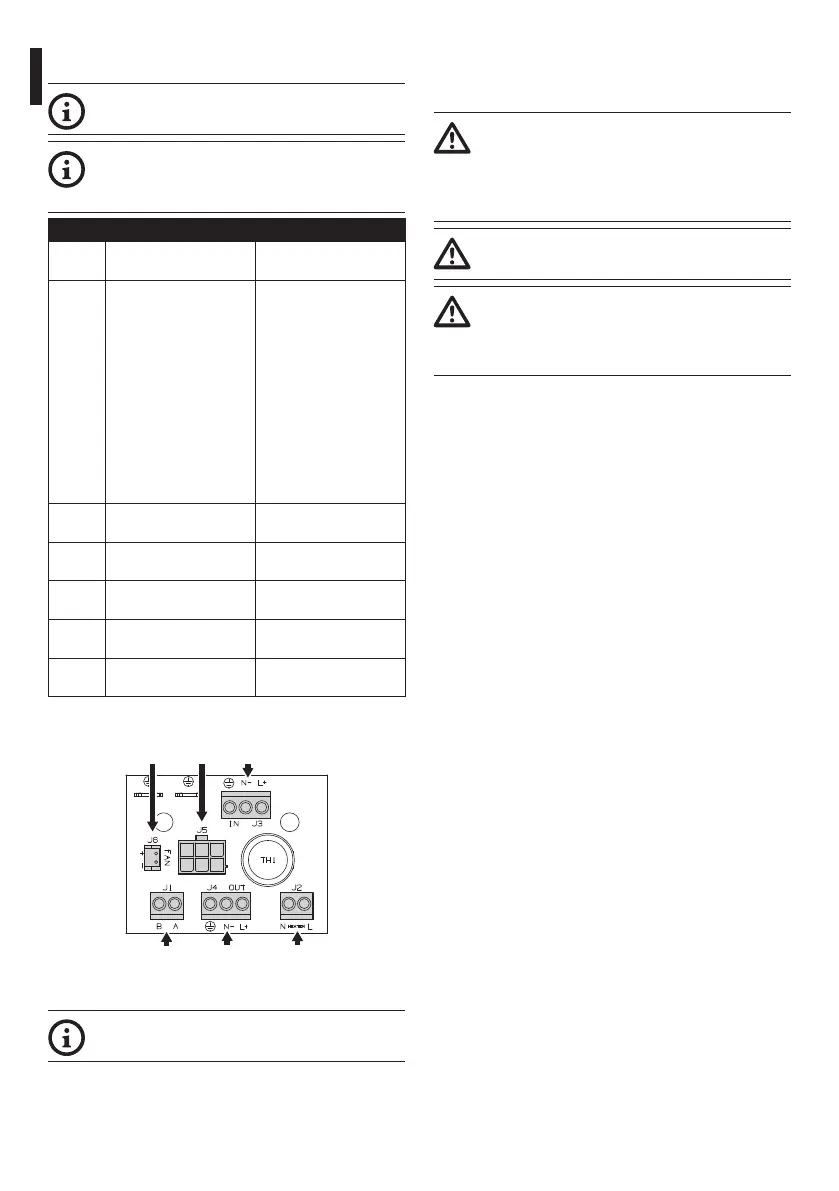

6.3 Descrizione della scheda
L'aspetto della scheda potrebbe differire
da quello illlustrato.
La scheda, a seconda della versione del
prodotto, potrebbe non essere dotata di
tutte le funzionalità.
DESCRIZIONE DELLA SCHEDA
Con-
nettore
Funzione Note
J1 Alimentazione della
telecamera (V
OUT)
In base al modello di
alimentazione i due
connettori hanno uso
differente.
Se alimentata in 12Vdc il
connettore A corrisponde
alla polarità +, mentre il
connettore B corrisponde
alla polarità - .
Se alimentata in 24Vac
i connettori A e B sono
equivalenti e corrispon-
dono alla tensione Vac.
J2 Alimentazione del riscal
-
damento
J3 Alimentazione della
scheda (VIN)
J4 Uscita ausiliaria (VOUT) Stessa tensione applicata
su J3
J5 Connettore per
alimentatore/ponticello
Ponticello presente solo
nei modelli ventilati
J6 Alimentazione del
ventilatore
Tab. 1
J1 J4 J2
J3J6 J5
Fig. 3
Sezione nominale dei cavi utilizzabili: da
0.2mm² (24AWG) fino a 2.5mm² (13AWG).
6.4 Collegamento della linea di
alimentazione
ATTENZIONE! La tipologia di cavo
utilizzata deve essere compatibile
con l'impiego previsto. Attenersi alle
regole nazionali in vigore riguardanti le
installazioni elettriche.
Collegare la terra di sicurezza al relativo
morsetto del connettore di alimentazione.
Il cavo di terra deve essere più lungo degli
altri due di circa 10mm per prevenirne
il distacco accidentale a causa dello
stiramento.
Introdurre i cavi all'interno della custodia attraverso
i pressacavi. I pressacavi sono adatti per conduttori
con diametro compreso tra 5mm e 10mm. Il
tratto di cavo all'interno della custodia deve
essere sufficientemente lungo da permettere il
collegamento. Serrare opportunamente i pressacavi.
