RU - Русский - Руководство по эксплуатации
8 MNVCIRN_2222_RU
7.2.2 Кабель питания версия от
100Vac до 240Vac
Устройство является аппаратурой класса
I. Защитное заземление желто-зеленого
кабеля необходимо для обеспечения
электрической безопасности.
Осветитель снабжен проводом питания длиной
2m.
Кабели питания (синий, коричневый, желтый/з
еленый): Подключите коричневый кабель к фазе ,
синий - к нейтрали и желтый/зеленый к защитному
заземлению.
По вопросам максимальной длины и
рекомендуемых сечений кабелей обращайтесь
к соответствующей главе (7.2.4 Технические
специфики кабелей, страница 9).
7.2.3 Кабель управления
Изделие представляет собой контрольный кабель
для управления контакта входа и контакта выхода.
ЦВЕТА И ФУНКЦИИ КАБЕЛЯ УПРАВЛЕНИЯ
Цвет
провода
Функция
Красный Вход для включения посредством внешнего
сухого контакта
Зеленый Вход для включения посредством внешнего
сухого контакта
Белый Выход типа сухой контакт (Follow)
Черный Выход типа сухой контакт (Follow)
Табл. 1
Контакт на входе: Гарантирует удаленное
включение осветителя с помощью свободного
контакта, установленного между проводами
зеленого и красного цвета. Для правильного
функционирования убедитесь в том, что
сумеречный датчик отключен (7.2.5.2
Деактивирование сумеречного датчика, страница
10). Состояние входного контакта следующее:
• Вход открытого контакта (изолированные
контакты красного и зеленого цвета):
Осветитель включен.
• Вход закрытого контакта (закороченные
контакты красного и зеленого цвета):
Осветитель выключенный.
Избегайте использовать один и тот же
внешний контакт для включения или
выключения 2 или более осветителей.

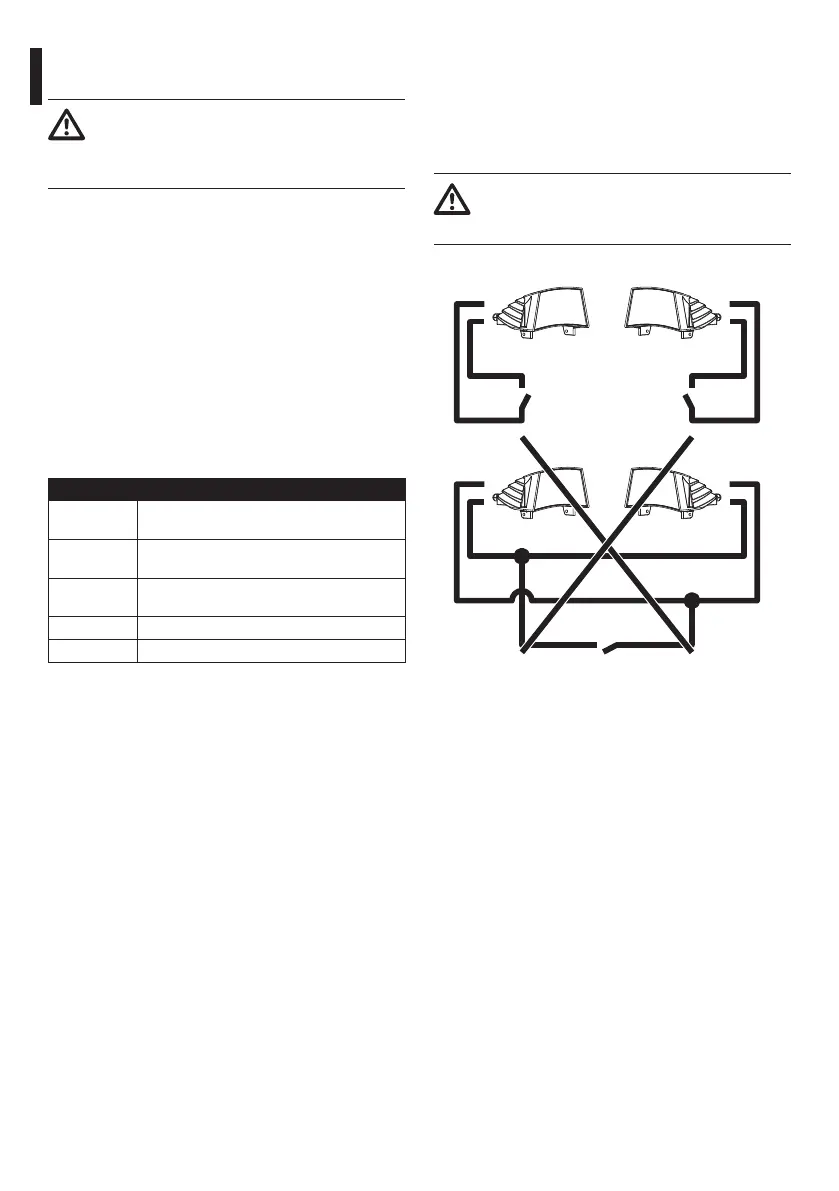

Осветитель 01 Осветитель 02
Осветитель 01 Осветитель 02
Контакт
на входе
Контакт
на входе
Контакт
на входе
Контакт
на входе
Рис. 10
Контакт на выходе (Follow): Выход Follow
представляет свободный контакт в выводах
белого и черного цвета. Контакт Follow может
использоваться также для одновременного
включения или выключения других прожекторов,
присутствующих в установке, или для проверки
режима день/ночь телекамеры. Независимо от
того, активирован осветитель с помощью контакта
на входе или посредством сумеречного датчика,
состояние контакта на выходе (Follow) следующее:
• Выход открытого контакта (изолированные
контакты белого и черного цвета): Осветитель
включен.
• Выход открытого контакта (закороченные
контакты белого и черного цвета): Осветитель
выключенный.
