Manuel d’instructions - Français - FR
7MNVCIRN_2222_FR

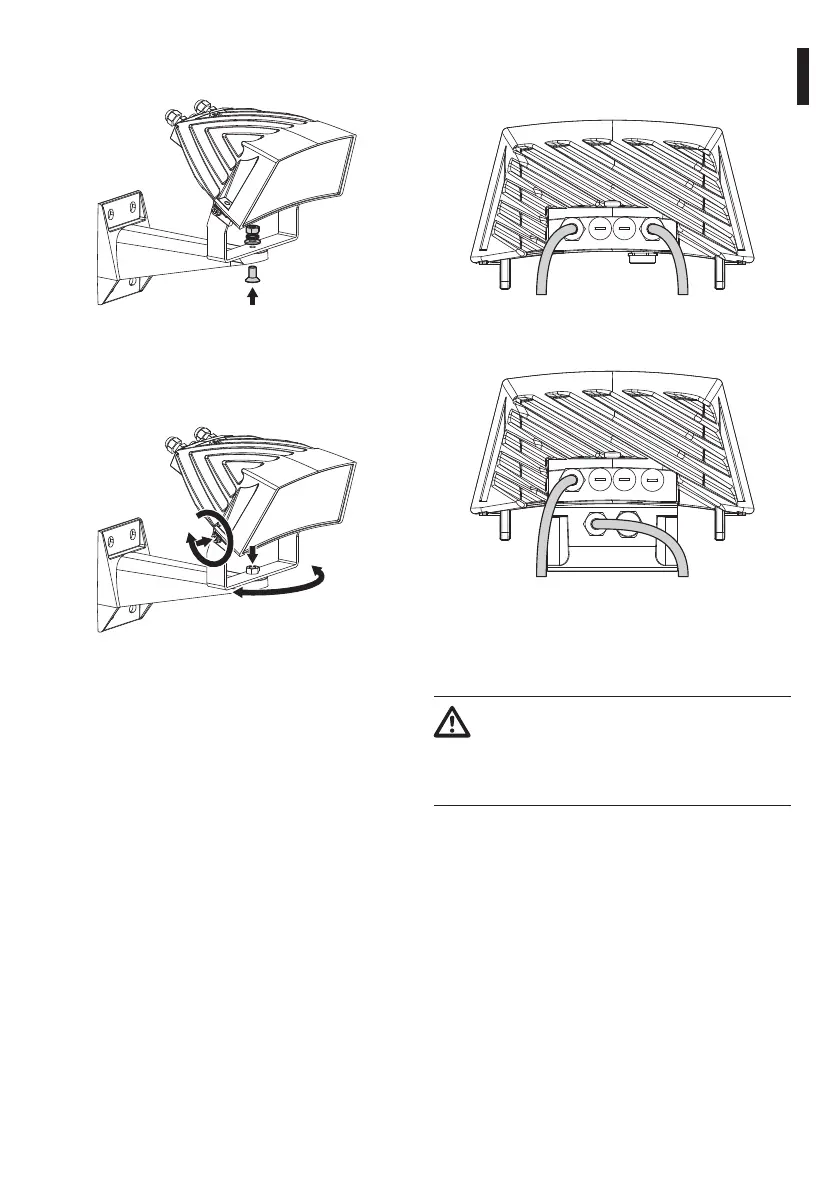

Fixer le projecteur ainsi que l'étrier avec la vis, l'écrou
et les rondelles fournis.
Fig. 6
Régler l'inclinaison verticale et horizontale
du projecteur en agissant sur les vis de fixage
correspondantes.
Fig. 7
Vérifier sur le moniteur le champ d'éclairage obtenu.
Serrer à fond toutes les vis.
7.2 Description des câbles de
raccord
Câble de contrôle Alimentation
Fig. 8 Version 12Vdc, 24Vdc et 24Vac.
Câble de contrôle Alimentation
Fig. 9 Version de 100Vac jusqu'à 240Vac.
7.2.1 Câble d'alimentation version
12Vdc, 24Vdc et 24Vac
Le dispositif est un appareil de Classe
III. Fournir l'alimentation par un
transformateur de sécurité ou une
alimentation en tension continue de type
SELV.
Le projecteur est équipé d'un cordon d'alimentation
de 2m de long.
Câbles d'alimentation (bleue, marron): Brancher
les 2 pôles à l’alimentation (24Vac, 50/60Hz ou 12-
24Vdc.) En cas d'alimentation en courant continu, la
polarité est insignifiante.
Pour les longueurs maximales et les sections
conseillées pour les câbles, se reporter au chapitre
correspondant (7.2.4 Spécifications techniques des
câbles, page 9).
