Manuale di istruzioni - Italiano - IT
7MNVCIRHS_2222_IT

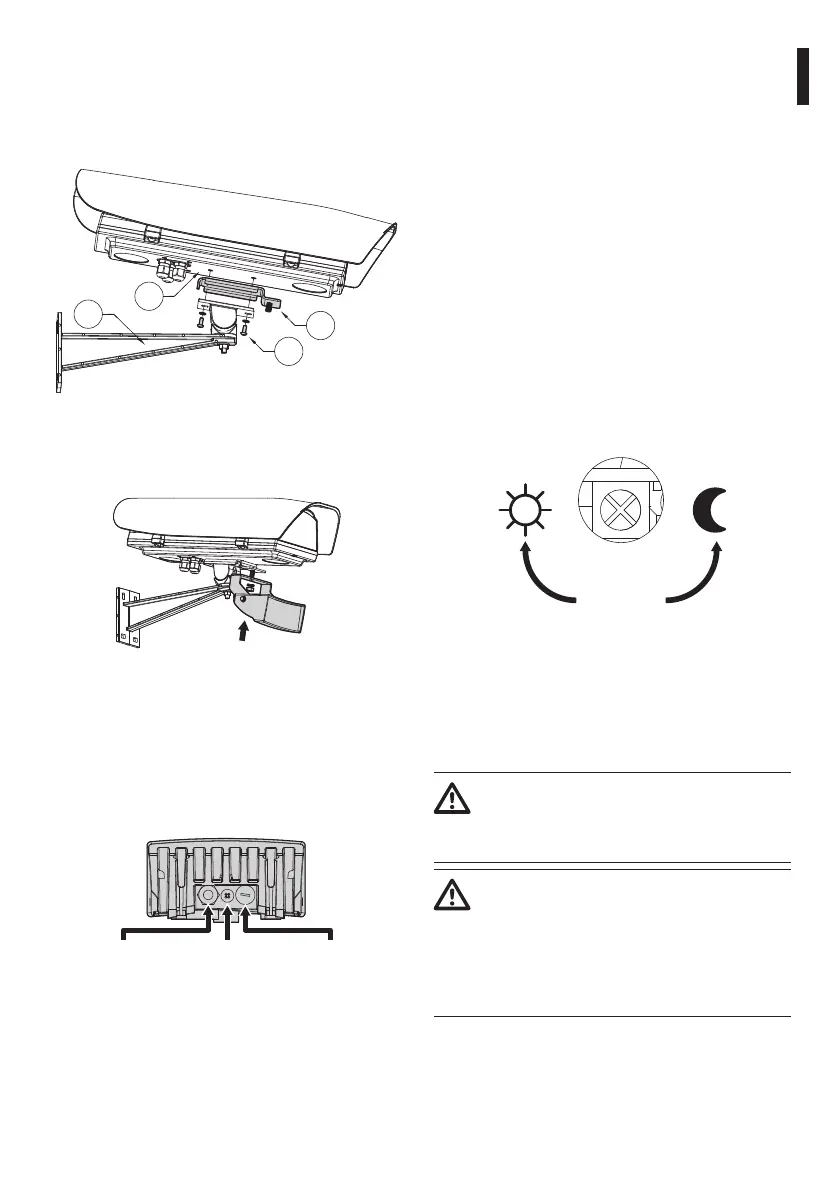

7.2 Installazione dell'illuminatore
su custodia (kit OSUPPIR)
Fissare la piastra (01) tra fondo custodia (02) e staffa
(03) tramite le viti in dotazione (04).
02
01
04
03
Fig. 8
Fissare l'illuminatore completo di staffa tramite il
dado e la rondella.
Fig. 9
Regolare l'inclinazione verticale ed orizzontale (Fig.
7, pagina 6).
Verificare a monitor il campo di illuminazione
ottenuto. Serrare a fondo tutte le viti.
7.3 Collegamenti
Alimentazione
e controllo
Fotocellula Regolatore so-
glia accensione
Fig. 10
7.4 Regolazione della soglia
di intervento del sensore
crepuscolare
L'illuminatore ha un sensore crepuscolare integrato
che consente l'accensione e lo spegnimento
automatico a condizioni luminose prestabilite.
La regolazione del sensore crepuscolare è effettuata
in fabbrica ad un livello luminoso prefissato ed
idoneo alla maggior parte delle installazioni (circa
50lx). Nel caso si voglia regolare in maniera diversa
la soglia di intervento, svitare il tappo in metallo
posizionato sul retro dell'illuminatore e provvedere
alla regolazione tramite un cacciavite.
Ruotando il trimmer in senso orario la commutazione
in modalità notturna è anticipata (ad un valore di
luminosità maggiore). Ruotando il trimmer in senso
antiorario la commutazione in modalità notturna è
ritardata (ad un valore di luminosità inferiore).
Fig. 11
Attendere le condizioni di luminosità adeguate per
l'accensione dell'illuminatore. Ruotare lentamente
il trimmer fino all'accensione del LED presente a
lato del trimmer. Una volta oltrepassata la soglia
di intervento (LED acceso), ruotare leggermente in
senso opposto.
Al termine delle regolazioni accertarsi che
il tappo di chiusura sia adeguatamente
serrato per garantire la tenuta ermetica del
prodotto.
Nel caso di utilizzo dell’accensione
automatica dell'illuminatore mediante
interruttore crepuscolare incorporato,
assicurarsi di isolare opportunamente i cavi
relativi al controllo remoto (Telemetria)
presenti nel cordone di alimentazione
(colori verde e rosso).
