1.Motor

Figura2Cableadodelmotor

LalíneadefaseAdelalíneaprincipaldesalidadelmotoresazul,lalíneadefaseBesverdeyla

líneadefaseCesamarilla;elpolopositivodelafuentedealimentaciónenlalíneadeseñaldel

sensordeposición(Hall)esrojoyelpolonegativoesnegro;lalíneadeseñaldelsensorde

faseAesazul,lalíneadeseñaldelsensordefaseBesverdeylalíneadeseñaldelsensordefaseC

esamarilla.Loscoloresenambosladosdelalíneadelmotorsonlosmismosyelcableadodelmotor

semuestraenlaFigura2.

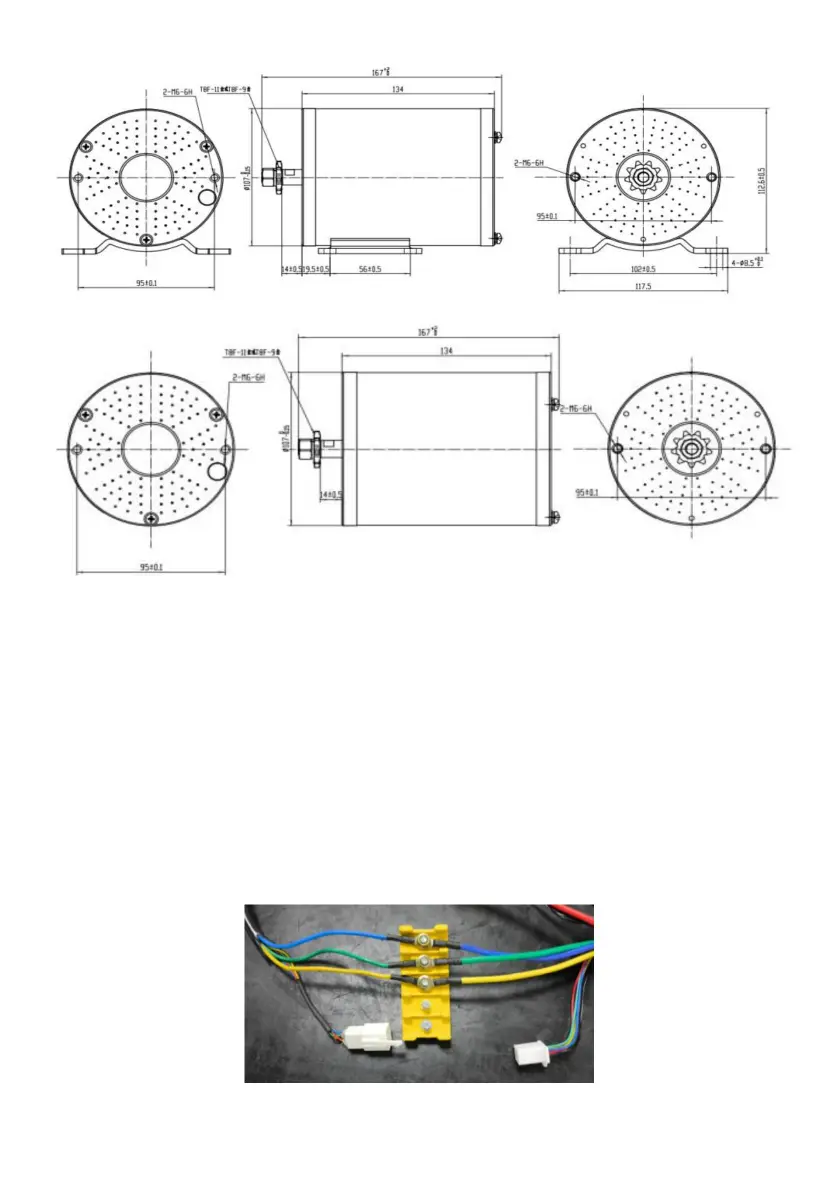

Figura1Dimensionesdelmotorydimensionesdemontaje
