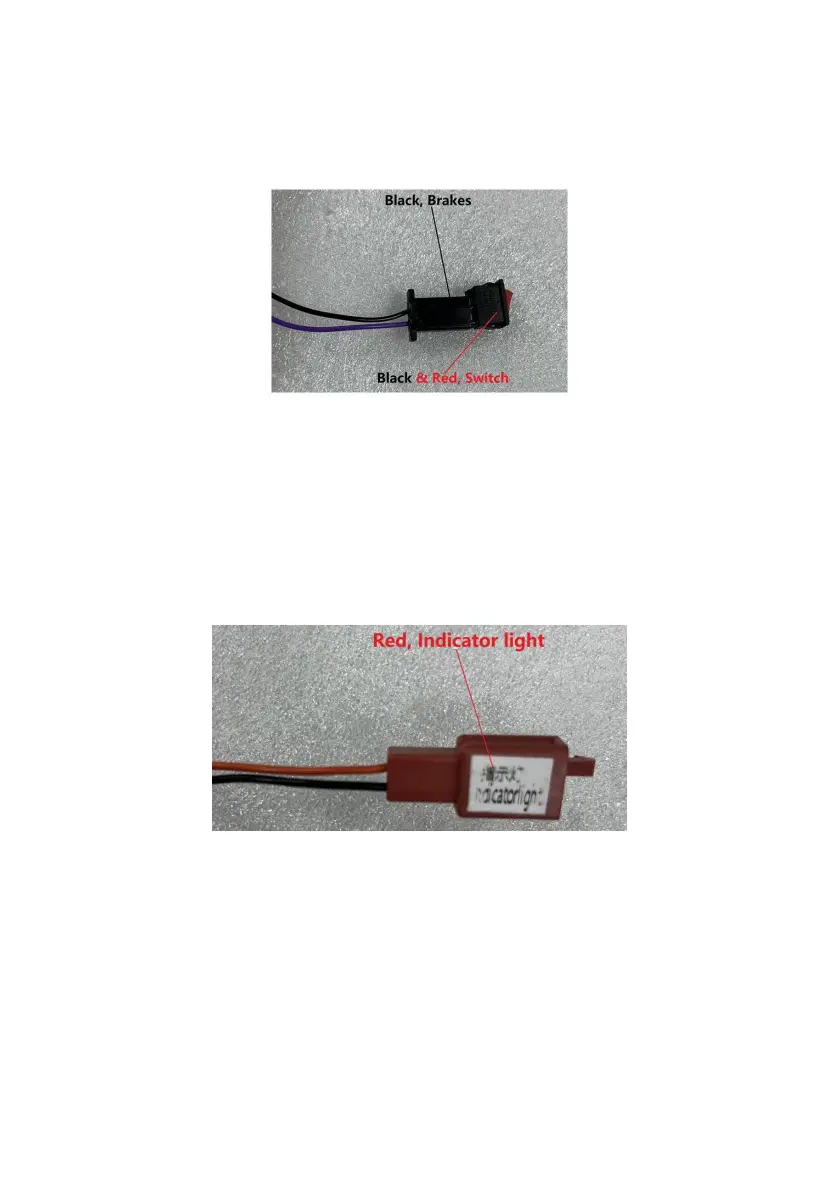

Abbildung 9 Bremsverdrahtung
Bremse: Schließen Sie die Bremse an, um die Bremsenabschaltfunktion zu aktivieren. Die Bremsenverkabelung ist
in Abbildung 9 dargestellt.
4.1 Bremse
4.2 Kontrollleuchten
Kontrollleuchte: Angeschlossen an die Batteriestandsanzeige, kann sie als DC72V-Spannungsausgang für DC72V
verwendet werden, um Licht auszusenden. Die positiven und negativen Anschlüsse können nicht vertauscht werden.
Orange ist 72V+ und Schwarz ist 72V-. Die Verdrahtung der Kontrollleuchte ist in Abbildung 10 dargestellt.
Pedal-/Gaszug (Gashebel drehen).
2. Schwarz: Erdungskabel
Bild 10 Verdrahtung der Kontrollleuchten
4.3Pedal/Gaspedal
4. Installation weiterer Zubehörteile (selbst kaufen)
1. Rot: +4,3 V
3. Grau: Signalleitung.
Die Pedal-/Gaspedalverkabelung ist in Abbildung 11 dargestellt.
Schwarz, Rot, Schalter
- 11 -
